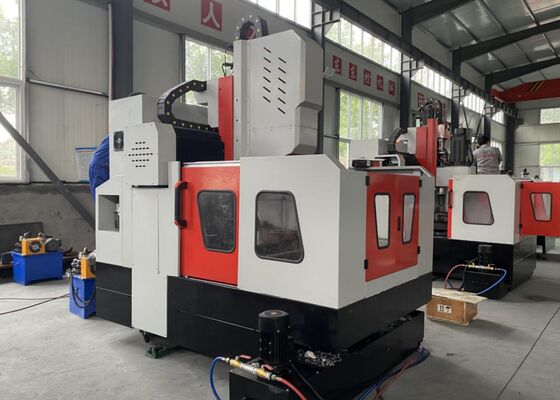

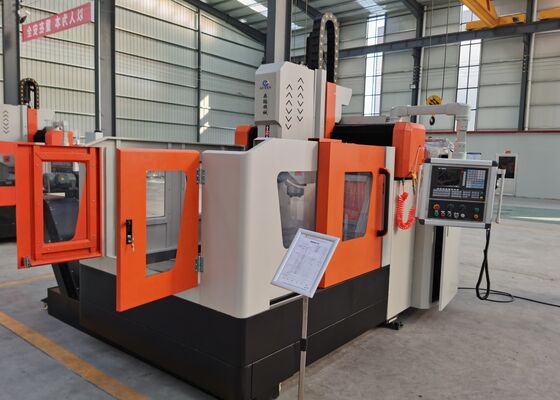

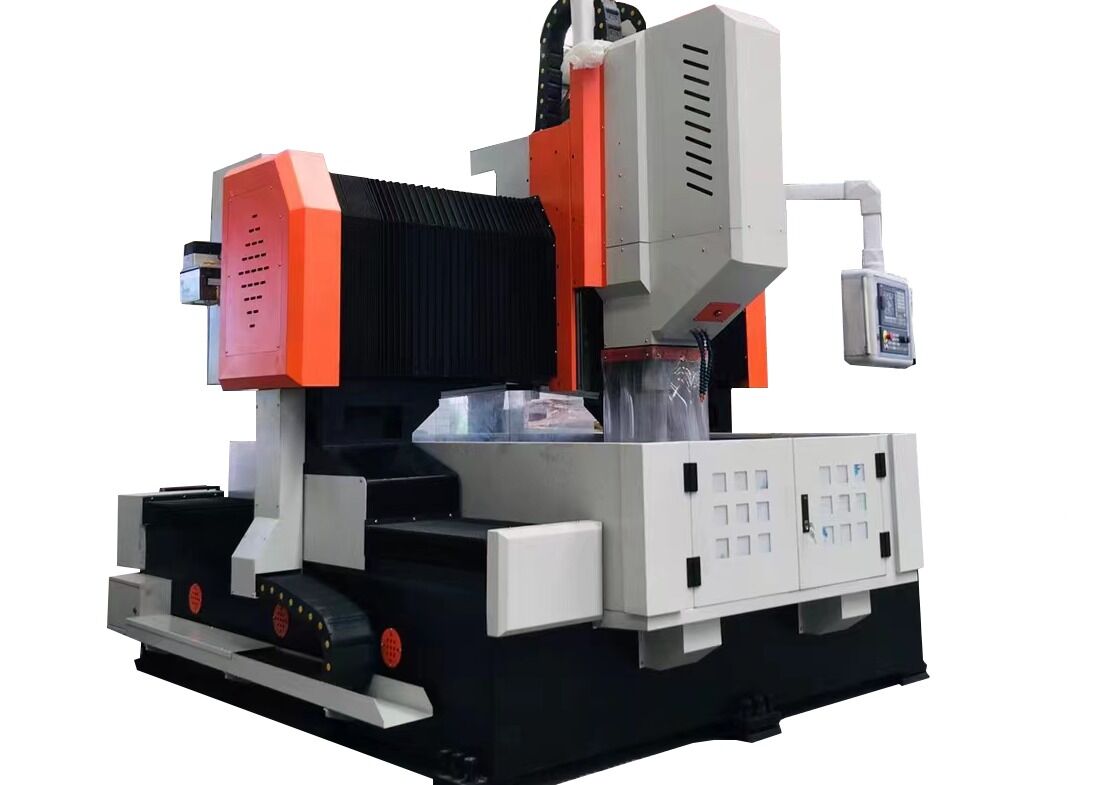

Μηχανή τρυπήματος δίσκων Μηχανή τρυπήματος φλάντζας δομικών πλάκων CNC Μηχανή τρυπήματος δομικών μερών Επεξεργασία
Εισαγωγή του προϊόντος:
Ειδικότερα, η τρύπα έχει διάμετρο μικρότερο απόφ80mm.Είναι εφαρμοστέο για να πάρει τόσο καρβίδιο τρυπάνι και τρυπάνιΗ λειτουργία του συστήματος ελέγχου CNC είναι βολική και εύκολη.
Διαμόρφωση προϊόντος:
| Σχήμα |
PHD1010 |
| Μέγεθος του εργασιακού τμήματος |
LxW (mm) |
1000x1000 |
| Διάμετρος T-slot του Workbench (mm) |
28 |
| Κεφαλή ισχύος γεώτρησης |
Τι ώρα; |
1 |
| Σπονδυλικός σπινθήρας |
BT2ορισμός |
| Μέγιστη διάμετρος γεώτρησης (mm) |
Φ50 |
| Μέγιστο πάχος (mm) |
≤ 180 |
| Διάμετρος απόσβεσης |
M3-M20 |
| Ταχύτητα σπινθήρα (r/min) |
30~3000 |
| Δύναμη κινητήρα στρογγυλοβομβίδας σερβοβομβίδας (kW) |
11 |
| Πλευρική κίνηση της κεφαλής ισχύος (άξονας Χ) |
Μέγιστη οριζόντια στροφή (mm) |
1000 |
| Ταχύτητα πλευρικής κίνησης (r/min) |
0 ~ 8 |
| Δύναμη κινητήρα σερβοκινητήρα για πλευρική κίνηση (kW) |
2.4 |
| Η διαμήκη κίνηση του γάντρια (άξονας Y) |
Μέγιστη στροφή τροφοδοσίας (mm) |
1000 |
| Ταχύτητα κίνησης τροφής (m/min) |
0 ~ 8 |
| Δύναμη τροφοδοτικού σερβοκινητήρα (kW) |
2.4 |
| Βιότοπη κίνηση τροφοδοσίας (άξονας Z) |
Μέγιστη στροφή (mm) |
400 |
| Ταχύτητα κίνησης (m/min) |
0 ~ 8 |
| Δύναμη κινητήρα σερβοκινητήρα (kW) |
2.4 |
| Ακριβότητα θέσης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,02/1000 |
| Ακριβότητα επαναλαμβανόμενης τοποθέτησης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,01/1000 |
| Ηλεκτρικό σύστημα |
Σύστημα CNC |
FAGOR/ KND/ GSK |
| Ανταλλακτικός εργαλείων |
Τύπος δίσκου (προαιρετικός) |
24 θέσεις εργαλείων |
| Συνολικό μέγεθος |
LxWxH (m) |
3.2x2.2x2.2 |
Χαρακτηριστικά του προϊόντος
1Το σώμα του μηχανικού πλαισίου και η διασταυρούμενη δέσμη είναι σε συγκολλημένη κατασκευασμένη δομή, μετά από επαρκή θερμική επεξεργασία γήρανσης, με πολύ καλή ακρίβεια.Το τραπέζι και ο κρότος είναι από χυτοσίδηρο..
2Το σύστημα διπλής τροφοδοσίας σε δύο πλευρές στον άξονα Χ εξασφαλίζει την παράλληλη ακριβή κίνηση της θύρας και την καλή τετραγωνικότητα του άξονα Y και του άξονα X.
3Το τραπέζι εργασίας είναι κατασκευασμένο από χυτοσίδηρο, εξασφαλίζει σταθερή απόδοση.
4. Το σπινδύλιο τρυπανισμού είναι άκαμπτο υψηλής ακρίβειας τύπου BT40 με εσωτερικό σύστημα ψύξης και εύκολο να αλλάξει εργαλεία.
5Στις δύο πλευρές του τραπεζιού εργασίας υπάρχουν συνολικά δύο συσκευές απομάκρυνσης σκουπιδιών τύπου αλυσίδας πλάκας, το σκουπιδί και το υγρό ψύξης μπορούν να συλλεχθούν στην συσκευή και το ψυκτικό υγρό μπορεί να χρησιμοποιηθεί για ανακύκλωση.
6Το μηχάνημα έχει δύο τρόπους ψύξης - εσωτερική ψύξη και εξωτερική ψύξη, επαρκής πίεση και ροή, και υπάρχουν στοιχεία προειδοποίησης ελέγχου επιπέδου ψύξης,που εξασφαλίζει επαρκή λιπαντική και ψύξη για το εργαλείο γεώτρησης.
7Το μηχάνημα διαθέτει αυτόματο σύστημα λίπανσης, παρέχει επαρκή και αξιόπιστη λίπανση για τα βασικά σημεία κίνησης, όπως οδήγηση σιδηροτροχιάς, στροφή σφαίρας και ρουλεμάν,που εξασφαλίζει τη διάρκεια ζωής των βασικών κινητών στοιχείων.
8Το σύστημα ελέγχου CNC είναι 828D, με ισχυρή λειτουργία, αυτόματο προγραμματισμό CAD-CAM, εύκολη λειτουργία, αυτόματη προειδοποίηση και αντιστάθμιση σφαλμάτων.
9Τα βασικά εξωτερικά εξαρτήματα, όπως η γραμμική τροχιά καθοδήγησης κυλίνδρων, η στροφή σφαίρας, ο ελεγκτής κινητήρας και ο ελεγκτής κινητήρα, ο σπινδάλιος, το σύστημα ελέγχου CNC, η υδραυλική αντλία, η βαλβίδα και η αντλία ψύξης κλπ.,Όλα είναι από παγκοσμίου φήμης μάρκα., έτσι η μηχανή έχει πολύ υψηλή αξιοπιστία και σταθερή απόδοση.
Η μηχανή κοπής πλακών με διάδρομο CNC είναι μια ανθεκτική βιομηχανική λύση, σχεδιασμένη εξειδικευμένα για την ακριβή επεξεργασία κατασκευαστικών στοιχείων και κατασκευαστικών στοιχείων.Ο εξοπλισμός αυτός είναι ειδικά βελτιστοποιημένος για την επεξεργασία εργαστηρίων όπως φλάντζες, δίσκους, δακτυλίους και επίπεδες πλάκες, υπό την προϋπόθεση ότι το πάχος του υλικού βρίσκεται εντός του καθορισμένου από τη μηχανή εύρους αποτελεσματικής επεξεργασίας.
Σε εγκαταστάσεις παραγωγής χάλυβα, η μηχανή αυτή εκτελεί ακριβείς επεξεργασίες γεώτρησης και άλεσης σε δομικές πλάκες και συνδετικά στοιχεία.παρέχοντας αξιόπιστη βάση για την ανθεκτική συναρμολόγηση χάλυβαΣτην αιολική ενέργεια, it offers high-precision machining for wind turbine towers and flanges—critical processes that ensure these components can endure harsh environmental conditions (such as high winds and temperature variations)Για έργα κατασκευής γεφυρών, ο εξοπλισμός επεξεργάζεται τις δομές και τα υποστηρίγματα των γεφυρών,διασφάλιση της δημιουργίας σταθερών και ανθεκτικών συνδέσεων ικανών να αντέχουν σε δυναμικά φορτία κατά τη διάρκεια της παρατεταμένης ζωής της γέφυρας.
