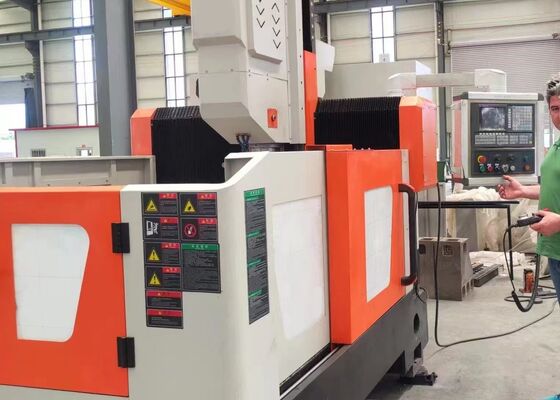

Κατασκευή δοχείων υπό πίεση Μηχανή γεώτρησης CNC για βαθιές τρύπες Επεξεργασία φλάντζας με αιολική ενέργεια
Εισαγωγή του προϊόντος:
Οι κύριες εργασίες περιλαμβάνουν τρύπες, τρύπες, τρύπες, τρύπες, τρύπες, τρύπες και τρυπάνες σε πλάκες και φλάντζες σωλήνων, με διάμετρο τρύπων συνήθως μικρότερο από φ80 mm.Αυτό το εξοπλισμό είναι συμβατό τόσο με καρβίδιο τρυπάνι και τα πρότυπα τρυπάνιΤο σύστημα ελέγχου CNC είναι φιλικό προς τον χρήστη, εξασφαλίζοντας την ευκολία λειτουργίας.
Διαμόρφωση προϊόντος:
| Σχήμα |
PHD1010 |
| Μέγεθος του εργασιακού τμήματος |
LxW (mm) |
1000x1000 |
| Διάμετρος T-slot του Workbench (mm) |
28 |
| Κεφαλή ισχύος γεώτρησης |
Τι ώρα; |
1 |
| Σπονδυλικός σπινθήρας |
BT2ορισμός |
| Μέγιστη διάμετρος γεώτρησης (mm) |
Φ50 |
| Μέγιστο πάχος (mm) |
≤ 180 |
| Διάμετρος απόσβεσης |
M3-M20 |
| Ταχύτητα σπινθήρα (r/min) |
30~3000 |
| Δύναμη κινητήρα στρογγυλοβομβίδας σερβοβομβίδας (kW) |
11 |
| Πλευρική κίνηση της κεφαλής ισχύος (άξονας Χ) |
Μέγιστη οριζόντια στροφή (mm) |
1000 |
| Ταχύτητα πλευρικής κίνησης (r/min) |
0 ~ 8 |
| Δύναμη κινητήρα σερβοκινητήρα για πλευρική κίνηση (kW) |
2.4 |
| Η διαμήκη κίνηση του γάντρια (άξονας Y) |
Μέγιστη στροφή τροφοδοσίας (mm) |
1000 |
| Ταχύτητα κίνησης τροφής (m/min) |
0 ~ 8 |
| Δύναμη τροφοδοτικού σερβοκινητήρα (kW) |
2.4 |
| Βιότοπη κίνηση τροφοδοσίας (άξονας Z) |
Μέγιστη στροφή (mm) |
400 |
| Ταχύτητα κίνησης (m/min) |
0 ~ 8 |
| Δύναμη κινητήρα σερβοκινητήρα (kW) |
2.4 |
| Ακριβότητα θέσης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,02/1000 |
| Ακριβότητα επαναλαμβανόμενης τοποθέτησης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,01/1000 |
| Ηλεκτρικό σύστημα |
Σύστημα CNC |
FAGOR/ KND/ GSK |
| Ανταλλακτικός εργαλείων |
Τύπος δίσκου (προαιρετικός) |
24 θέσεις εργαλείων |
| Συνολικό μέγεθος |
LxWxH (m) |
3.2x2.2x2.2 |
Χαρακτηριστικά του προϊόντος
1Το σώμα του πλαισίου και η διασταυρούμενη δέσμη κατασκευάζονται από μια συγκολλημένη κατασκευασμένη δομή, ακολουθούμενη από ολοκληρωμένη θερμική επεξεργασία γήρανσης για να εξασφαλιστεί εξαιρετική ακρίβεια.Πριόντιος συρόμενος πίνακας, και ο κριάριος είναι όλοι από χυτοσίδηρο.
2Το σύστημα διπλής servo κίνησης και στις δύο πλευρές του άξονα X εξασφαλίζει ακριβή παράλληλη κίνηση της θύρας, διατηρώντας τη βέλτιστη τετραγωνικότητα μεταξύ των άξονων Y και X.
3Το τραπέζι εργασίας είναι κατασκευασμένο από χυτοσίδηρο, εξασφαλίζοντας σταθερή και αξιόπιστη απόδοση.
4Ο σπινδύλος γεώτρησης είναι άκαμπτος, υψηλής ακρίβειας τύπου BT40, εξοπλισμένος με εσωτερικό σύστημα ψύξης και σχεδιασμένος για εύκολη αλλαγή εργαλείου.
5Σε κάθε πλευρά του τραπεζιού εργασίας, είναι εγκατεστημένα δύο συστήματα απομάκρυνσης θραύσματος τύπου αλυσίδας πλάκας.
6Το μηχάνημα είναι εξοπλισμένο με διπλό σύστημα ψύξης, εσωτερική και εξωτερική ψύξη, που εξασφαλίζει επαρκή πίεση και ροή.διαθέτει σύστημα παρακολούθησης του επιπέδου του ψυκτικού που εγγυάται επαρκή λίπανση και ψύξη για το εργαλείο γεώτρησης.
7Το μηχάνημα ενσωματώνει ένα αυτόματο σύστημα λίπανσης, παρέχοντας συνεπή και αξιόπιστη λίπανση σε κρίσιμα κινούμενα εξαρτήματα, όπως οι σιδηροτροχιές καθοδήγησης, οι στροφές σφαιρίδων και τα ρουλεμάν,εξασφαλίζοντας έτσι την παρατεταμένη διάρκεια ζωής αυτών των βασικών εξαρτημάτων.
8Το σύστημα ελέγχου CNC είναι το 828D, που προσφέρει προηγμένες λειτουργίες, αυτόματο προγραμματισμό CAD-CAM, φιλική προς το χρήστη λειτουργία, καθώς και αυτόματες ειδοποιήσεις και αποζημίωση σφαλμάτων.
9- Κριτικά εξωτερικά εξαρτήματα, συμπεριλαμβανομένων των γραμμικών τροχών καθοδήγησης κυλίνδρων, των στροφών σφαιρίδας, των κινητήρων και των οδηγών, του σπινδέλου, του συστήματος ελέγχου CNC, της υδραυλικής αντλίας, των βαλβίδων και της αντλίας ψύξης,προέρχονται από παγκοσμίως αναγνωρισμένες μάρκες, εξασφαλίζοντας εξαιρετική αξιοπιστία και σταθερή απόδοση της μηχανής.

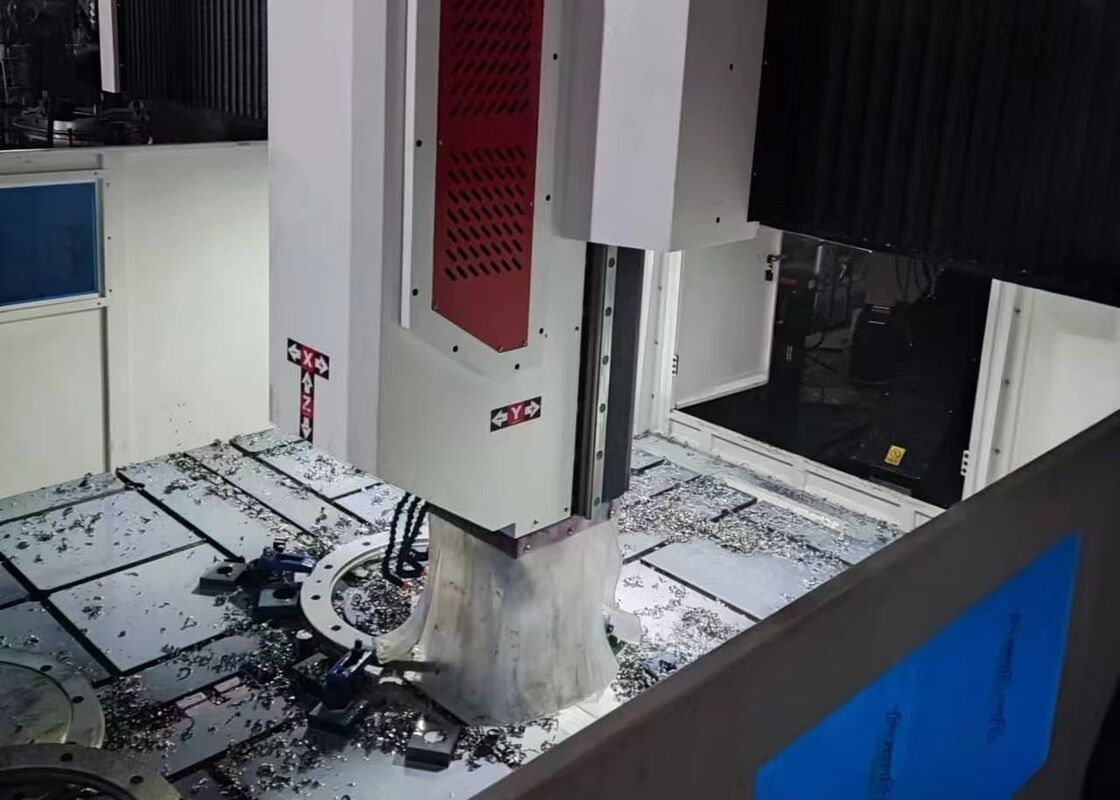

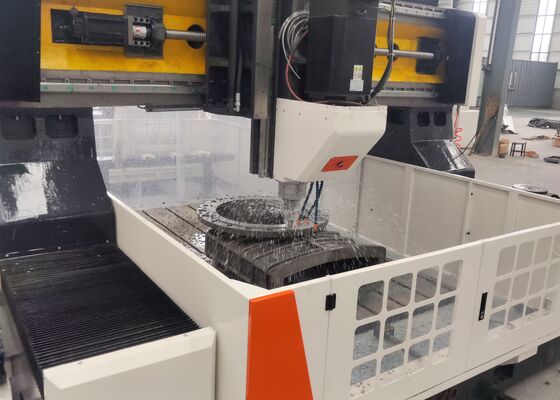

Η μηχανή κοπής πλακών με διάδρομο CNC είναι μια ισχυρή βιομηχανική λύση, μελετημένα σχεδιασμένη για την ακριβή επεξεργασία συστατικών με σχήμα πλάκας και δομικών εξαρτημάτων.Αυτό το μηχάνημα είναι ειδικά βελτιστοποιημένο για την επεξεργασία εργασιακών μερών όπως φλάντζες, δίσκους, δακτυλίους και επίπεδες πλάκες, υπό την προϋπόθεση ότι το πάχος του υλικού βρίσκεται εντός του καθορισμένου εύρους αποτελεσματικής επεξεργασίας της μηχανής.
Σε εργοστάσια κατασκευής χάλυβα, η μηχανή αυτή εκτελεί ακριβείς επεξεργασίες γεώτρησης και άλεσης σε δομικές πλάκες και συνδετικά συστατικά.παρέχοντας μια σταθερή βάση για την ανθεκτική συναρμολόγηση των ατσάλινων πλαισίων- στον τομέα της αιολικής ενέργειας, παρέχει επεξεργασίες υψηλής ακρίβειας για πύργους ανεμογεννητριών και φλάντζες, ζωτικής σημασίας διαδικασίες που διασφαλίζουν ότι τα στοιχεία αυτά μπορούν να αντέχουν σε ακραίες περιβαλλοντικές συνθήκες,συμπεριλαμβανομένων των ισχυρών ανέμων και των διακυμάνσεων της θερμοκρασίαςΓια έργα κατασκευής γεφυρών, ο εξοπλισμός επεξεργάζεται τις δομές και τα υποστηρίγματα των γεφυρών,διασφάλιση της δημιουργίας σταθερών και ανθεκτικών συνδέσεων που μπορούν να αντέξουν δυναμικά φορτία καθ' όλη τη διάρκεια της παρατεταμένης ζωής της γέφυρας.
