Πετροχημικός εξοπλισμός Κατασκευή CNC αυτόματη μηχανή αλλαγής εργαλείου
Εισαγωγή του προϊόντος:

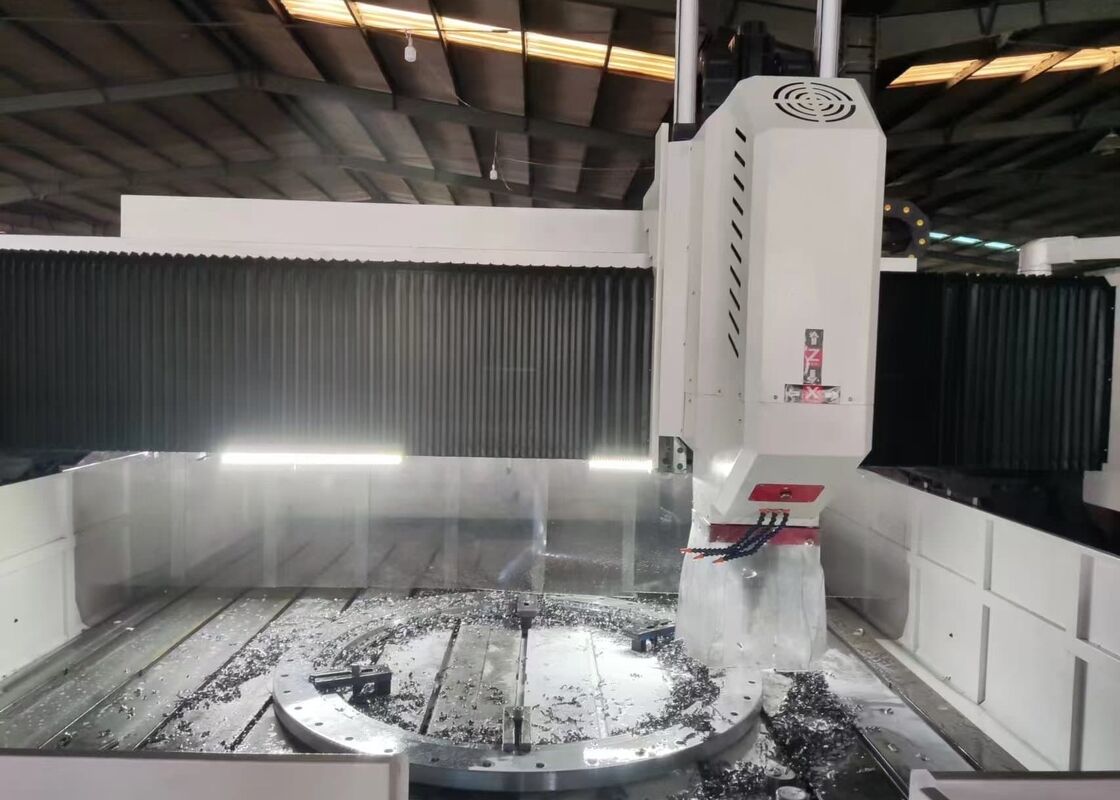

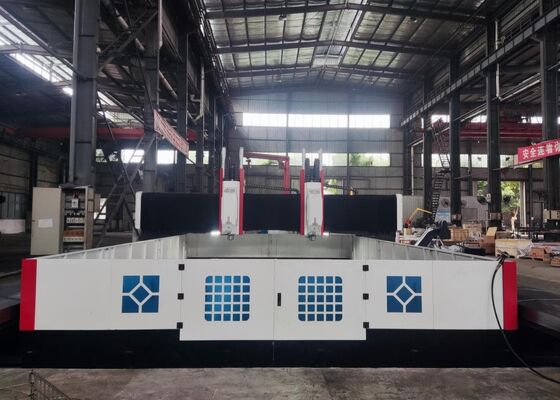

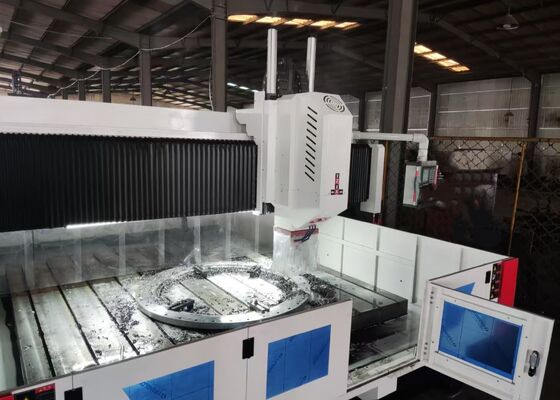

Αυτό το μηχάνημα είναι ένα κινητό μηχάνημα CNC υψηλής ταχύτητας για τρύπηση και φρέσκωση τύπου γκάρτας, σχεδιασμένο κυρίως για τρύπηση, χτύπημα και λειτουργίες φρέσκωσης σε εξαρτήματα όπως πλάκες χάλυβα, φλάντζες,Μεταλλουργοί θερμότηταςΤο μηχάνημα είναι εξοπλισμένο με σύστημα KND ή CNC για τον έλεγχο λεωφορείου.προσφέροντας ευκολία λειτουργίας και επιτρέποντας αυτοματοποίησηΕίναι ιδανικό για την επίτευξη υψηλής ακρίβειας, ευελιξίας και αποτελεσματικής παραγωγής μικρών έως μεσαίων παρτίδων με δυνατότητες πολλαπλών ποικιλιών.
Διαμόρφωση προϊόντος:
| Σχήμα |
PHD4080 |
| Μέγεθος του εργασιακού τμήματος |
LxW (mm) |
4000x8000 |
| Διάμετρος T-slot του Workbench (mm) |
28 |
| Κεφαλή ισχύος γεώτρησης |
Τι ώρα; |
1 ή 2 |
| Σπονδυλικός σπινθήρας |
BT1 χημικό προϊόν |
| Μέγιστη διάμετρος γεώτρησης (mm) |
Φ90 |
| Μέγιστο πάχος (mm) |
≤ 300 |
| Διάμετρος απόσβεσης |
M3-M36 |
| Ταχύτητα σπινθήρα (r/min) |
30~3000 |
| Δύναμη κινητήρα στρογγυλοβομβίδας σερβοβομβίδας (kW) |
22/30/37 |
| Πλευρική κίνηση της κεφαλής ισχύος (άξονας Χ) |
Μέγιστη οριζόντια στροφή (mm) |
4000 |
| Ταχύτητα πλευρικής κίνησης (r/min) |
0 ~ 6 |
| Δύναμη κινητήρα σερβοκινητήρα για πλευρική κίνηση (kW) |
3.6 |
| Η διαμήκη κίνηση του γάντρια (άξονας Y) |
Μέγιστη στροφή τροφοδοσίας (mm) |
8000 |
| Ταχύτητα κίνησης τροφής (m/min) |
0 ~ 6 |
| Δύναμη τροφοδοτικού σερβοκινητήρα (kW) |
3.6/5.5 |
| Βιότοπη κίνηση τροφοδοσίας (άξονας Z) |
Μέγιστη στροφή (mm) |
1400 |
| Ταχύτητα κίνησης (m/min) |
0 ~ 4 |
| Δύναμη κινητήρα σερβοκινητήρα (kW) |
3.6 |
| Ακριβότητα θέσης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,015/1000 |
| Ακριβότητα επαναλαμβανόμενης τοποθέτησης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,01/1000 |
| Ηλεκτρικό σύστημα |
Σύστημα CNC |
FAGOR/ KND/ GSK |
| Ανταλλακτικός εργαλείων |
Τύπος δίσκου (προαιρετικός) |
24 θέσεις εργαλείων |
| Συνολικό μέγεθος |
LxWxH (m) |
13x6,9x6.2 |
Χαρακτηριστικά του προϊόντος
1Το μηχάνημα αποτελείται κυρίως από ένα κρεβάτι, ένα τραπέζι εργασίας, ένα κινούμενο γάντιο, μια κατακόρυφη κεφαλή σπινδύλου τύπου κρόταφου, υδραυλικό σύστημα, πνευματικό σύστημα, σύστημα ψύξης, κεντρικό σύστημα λίπανσης,ηλεκτρικό σύστημα ελέγχου, και ένα αυτόματο σύστημα αφαίρεσης τσιπ.
2Σε αυτή τη σειρά μηχανών, το τραπέζι εργασίας και το γάντι είναι χωριστά, με το γάντι να κινείται κατά μήκος δύο βάσεων.Αυτό το σχέδιο βελτιώνει σημαντικά τη σταθερότητα και την ακρίβεια επεξεργασίας, ενώ προσφέρει υψηλή αντοχή φορτίου.
3Το τραπέζι εργασίας είναι κατασκευασμένο από υψηλής ποιότητας γκρι χυτοσίδηρο.
Το κρεβάτι της μηχανής και το τραπέζι εργασίας κατασκευάζονται από υψηλής ποιότητας γκρι χυτοσίδηρο (HT300), με ελάφρυνση της πίεσης μέσω δύο θερμικών επεξεργασιών θέρμανσης.Για να μετριαστεί ο συντονισμός που παράγεται κατά τη διάρκεια της διαδικασίας γεώτρησης και να παραταθεί η διάρκεια ζωής του τρυπάνι καρβιδίου, το κρεβάτι και το τραπέζι εργασίας είναι σχεδιασμένα ως ανεξάρτητα στοιχεία.
1Το αυτόματο σύστημα αφαίρεσης τσιπ και κυκλοφορίας ψύξης ελαχιστοποιεί τον μη παραγωγικό χρόνο στάσης και μειώνει την ένταση εργασίας.Ο χειριστής απαιτείται μόνο να φορτώσει και να εκφορτώσει το εργαλείο και να αντικαταστήσει τα τρυπάνι..
2Το μηχάνημα είναι εξοπλισμένο με ένα βύσμα BT50 κατασκευασμένο στην Ταϊβάν, που διαθέτει εσωτερική ψύξη και υψηλή ακρίβεια.το μηχάνημα χρησιμοποιεί ένα κυλίνδρο αλλαγής εργαλείων με πνευματικό σύστημαΟ κινητήρας μεγάλου ισχύος με κύριο σφινδάλιο τροφοδοτείται από μια συγχρονισμένη ζώνη με κινητήρα σερβο, επιτρέποντάς του να υποστηρίζει ένα ευρύ φάσμα ταχυτήτων περιστροφής.
3Η μηχανή τρυπήματος CNC αυτή έχει σχεδιαστεί με βάση τα ειδικά χαρακτηριστικά και τις απαιτήσεις ακρίβειας του εργασιακού τεμαχίου.αποτελεσματική ικανοποίηση των αναγκών επεξεργασίας. Είτε οι τρύπες είναι διατεταγμένες σε κυκλικό ή γραμμικό σχέδιο, το μηχάνημα παρέχει ταχεία και ακριβή αποτελέσματα.
Το μηχάνημα κοπής πλακών με διάδρομο CNC είναι μια ισχυρή βιομηχανική λύση, μελετημένα σχεδιασμένη για την ακριβή επεξεργασία συστατικών και δομικών τμημάτων τύπου πλάκας.Ο εξοπλισμός αυτός είναι ειδικά σχεδιασμένος για την επεξεργασία τεμαχίων εργασίας όπως φλάντζες, δίσκοι, δαχτυλίδια και επίπεδες πλάκες, υπό την προϋπόθεση ότι το πάχος του υλικού δεν υπερβαίνει την καθορισμένη πραγματική ικανότητα επεξεργασίας του μηχανήματος.
Σε εγκαταστάσεις παραγωγής χάλυβα, η μηχανή αυτή εκτελεί ακριβείς επεξεργασίες γεώτρησης και άλεσης σε δομικές πλάκες και συνδετικά εξαρτήματα.παρέχοντας αξιόπιστη βάση για την ανθεκτική συναρμολόγηση χάλυβα- στον τομέα της αιολικής ενέργειας,παρέχει επεξεργασία υψηλής ακρίβειας για πύργους αιολικών ανεμογεννητριών και φλάντζεςΓια τα έργα κατασκευής γεφυρών, ο εξοπλισμός επεξεργάζεται τις δομές και τα υποστηρίγματα των γεφυρών,διασφάλιση της δημιουργίας σταθερών και ανθεκτικών συνδέσεων ικανών να αντέξουν δυναμικά φορτία καθ' όλη τη διάρκεια της παρατεταμένης ζωής της γέφυρας.
