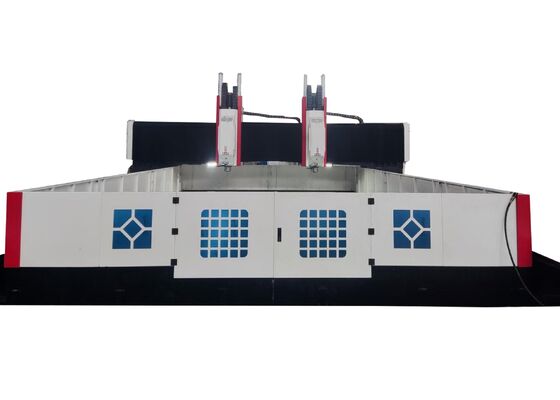

Μοντέλο PHD6060 CNC Μηχανή Διάτρησης και Φρεζαρίσματος Πλάκας 22KW Σερβοκινητήρας Άξονα

Μοντέλο CNC Μηχανή Διάτρησης και Φρεζαρίσματος Πλάκας PHD6060 Ισχύς Σερβοκινητήρα Άξονα 22KW

Εφαρμογή:

Αυτή η ειδικά σχεδιασμένη CNC μηχανή διάτρησης και φρεζαρίσματος φλάντζας τύπου γέφυρας είναι κατασκευασμένη για να εκτελεί ένα ολοκληρωμένο φάσμα εργασιών κατεργασίας, συμπεριλαμβανομένης της διάτρησης, της χάραξης, της κοπής σπειρωμάτων, της φρεζαρίσματος και της βαρετοποίησης, σε εργαστηριακά τεμάχια τύπου πλάκας και δομικά συγκροτήματα. Παρέχει δυνατότητες διάτρησης οπών υψηλής απόδοσης για εξαρτήματα όπως φλάντζες, δίσκους, κυκλικούς δακτυλίους και πλάκες, εντός του καθορισμένου εύρους πάχους. Η μηχανή είναι ικανή να επεξεργάζεται τόσο διαμπερείς όσο και τυφλές οπές, επιδεικνύοντας εξαιρετική συμβατότητα με μονολιθικά υλικά καθώς και με σύνθετα υλικά. Εξοπλισμένη με προηγμένη τεχνολογία ψηφιακού ελέγχου, αυτή η μηχανή εξασφαλίζει ανώτερη ευκολία και άνεση λειτουργίας. Επιτρέπει αυτοματοποιημένη παραγωγή υψηλής ακρίβειας, καλύπτει τις ανάγκες επεξεργασίας διαφόρων τύπων εργαστηριακών τεμαχίων και υποστηρίζει απαιτήσεις μεγάλης κλίμακας παραγωγής.

Προδιαγραφές:

Δομή Εξοπλισμού:

Αυτή η CNC μηχανή διάτρησης και σήμανσης τύπου γέφυρας είναι ειδικά σχεδιασμένη με τραπέζι εργασίας από χυτοσίδηρο, κινητή δομή γέφυρας, κινούμενη σέλα, μονάδα διάτρησης-φρεζαρίσματος, αυτοματοποιημένο σύστημα λίπανσης και ασφάλειας, μονάδα ψύξης με ανακυκλοφορία, σύστημα αριθμητικού ελέγχου (NC) και μονάδα ηλεκτρικού ελέγχου. Εξοπλισμένη με κυλιόμενες οδηγούς, η μηχανή εξασφαλίζει εξαιρετική ικανότητα φόρτισης και ακριβή έλεγχο κίνησης, ενώ τα συστήματα κίνησης με σφαιρικές βίδες υψηλής ακρίβειας παρέχουν εξαιρετική ακρίβεια τοποθέτησης και σταθερή επαναληψιμότητα λειτουργίας.

Χαρακτηριστικά Προϊόντος

1. Κεφαλή Διάτρησης
Η κεφαλή διάτρησης είναι εξοπλισμένη με ειδικό σερβοκινητήρα άξονα, χρησιμοποιώντας οδοντωτό ιμάντα για μείωση ταχύτητας και αύξηση ροπής για την κίνηση ενός ειδικά σχεδιασμένου άξονα ακριβείας. Ο άξονας διαθέτει διάταξη ρουλεμάν επαφής με έξι σειρές ιαπωνικών ρουλεμάν (τέσσερα ρουλεμάν μπροστά και δύο πίσω), επιτρέποντας συνεχή ρύθμιση ταχύτητας. Ενσωματωμένο με αυτόματο εναλλάκτη εργαλείων, ο άξονας διευκολύνει την γρήγορη και αποτελεσματική αλλαγή εργαλείων. Η κίνηση τροφοδοσίας τροφοδοτείται από σερβοκινητήρα συνδεδεμένο με σφαιρική βίδα. Τόσο οι άξονες Χ όσο και Υ υποστηρίζουν συντονισμένη κίνηση και χρησιμοποιούν ημι-κλειστό βρόχο ελέγχου, επιτρέποντας γραμμική και κυκλική παρεμβολή. Το στόμιο του άξονα είναι σχεδιασμένο με οπή κωνικότητας BT50 και συνδέεται με περιστροφικό σύνδεσμο υψηλής ταχύτητας, επιτρέποντας λειτουργίες U-drill υψηλής ταχύτητας μέσω παροχής ψυκτικού υγρού μέσω του άξονα.

2. Σύστημα Μετάδοσης
Διαθέτοντας οδηγούς από την Ταϊβάν και διαμόρφωση ολισθητήρα υψηλής ακρίβειας, το σύστημα εξασφαλίζει ομαλή λειτουργία και ενισχυμένη ικανότητα φόρτισης βαρέων φορτίων. Ο άξονας Χ χρησιμοποιεί διπλές κυλιόμενες γραμμικές οδηγούς ως πλευρικά στοιχεία καθοδήγησης και φόρτισης, καλύπτοντας πλήρως τις απαιτήσεις των εργασιών διάτρησης υψηλής ταχύτητας. Η μετάδοση του άξονα Χ κινείται από σερβοκινητήρα AC συνδεδεμένο με σφαιρική βίδα ακριβείας, επιτρέποντας ακριβή έλεγχο γραμμικής κίνησης.

3. Σύστημα Μετάδοσης (Τμήμα Άξονα Υ, Συνέχεια)
Ο άξονας Υ είναι εξοπλισμένος με δύο βαρέως τύπου κυλιόμενες γραμμικές οδηγούς και στις δύο πλευρές, καθεμία με τρία τετράγωνα ράουλα στερεωμένα στις οδηγούς, σχηματίζοντας τον μηχανισμό ολίσθησης του άξονα Υ. Αυτός ο σχεδιασμός όχι μόνο καλύπτει τις απαιτητικές απαιτήσεις για υψηλή ακαμψία και δομική ακεραιότητα του πλαισίου της γέφυρας, αλλά παρέχει επίσης πολλά τεχνικά πλεονεκτήματα, συμπεριλαμβανομένου χαμηλού συντελεστή τριβής, υψηλής ταχύτητας κίνησης, ανώτερων ιδιοτήτων απόσβεσης κραδασμών και εκτεταμένης διάρκειας ζωής λειτουργίας. Για την κίνηση του άξονα Υ, χρησιμοποιείται τεχνολογία σύγχρονης κίνησης διπλού σερβοκινητήρα: ένας ειδικός σερβοκινητήρας σε κάθε πλευρά κινεί την περιστροφή της σφαιρικής βίδας σε συγχρονισμό, επιτρέποντας ακριβή μετατόπιση του πλαισίου της γέφυρας και υποστηρίζοντας εργασίες κατεργασίας CNC υψηλής ακρίβειας.

.

Αυτή η προηγμένη CNC βιομηχανική μηχανή τύπου γέφυρας είναι ειδικά σχεδιασμένη για να εκτελεί εργασίες διάτρησης και σήμανσης σε εξαρτήματα πλάκας και λαμαρίνας. Ακριβώς κατασκευασμένη για την κατεργασία υψηλής ακρίβειας εργαστηριακών τεμαχίων τύπου πλάκας και δομικών συγκροτημάτων, είναι ειδικά συμβατή με την επεξεργασία φλαντζών, δίσκων, κυκλικών δακτυλίων, επίπεδων πλακών και παρόμοιων εξαρτημάτων. Μια βασική λειτουργική απαίτηση είναι ότι το πάχος των εργαστηριακών τεμαχίων πρέπει να συμμορφώνεται αυστηρά με τις προκαθορισμένες αποτελεσματικές προδιαγραφές κατεργασίας της μηχανής.

Σε εγκαταστάσεις κατασκευής χαλύβδινων κατασκευών, αυτός ο εξοπλισμός εκτελεί ακριβείς εργασίες διάτρησης και φρεζαρίσματος σε δομικές πλάκες και συνδετικά στοιχεία, παρέχοντας μια αξιόπιστη βάση για τη σταθερή συναρμολόγηση χαλύβδινων πλαισίων. Στον τομέα της αιολικής ενέργειας, προσφέρει προηγμένες λύσεις κατεργασίας υψηλής ακρίβειας για πύργους ανεμογεννητριών και φλάντζες — διασφαλίζοντας ότι αυτά τα εξαρτήματα μπορούν να αντέξουν σκληρές περιβαλλοντικές συνθήκες, όπως ισχυρούς ανέμους και διακυμάνσεις θερμοκρασίας. Για έργα κατασκευής γεφυρών, ο εξοπλισμός επεξεργάζεται δοκούς γεφυρών και στηρίγματα, επιτρέποντας τη δημιουργία σταθερών, ανθεκτικών συνδέσεων σχεδιασμένων να αντέχουν δυναμικά φορτία καθ' όλη τη διάρκεια της εκτεταμένης διάρκειας ζωής της γέφυρας.
