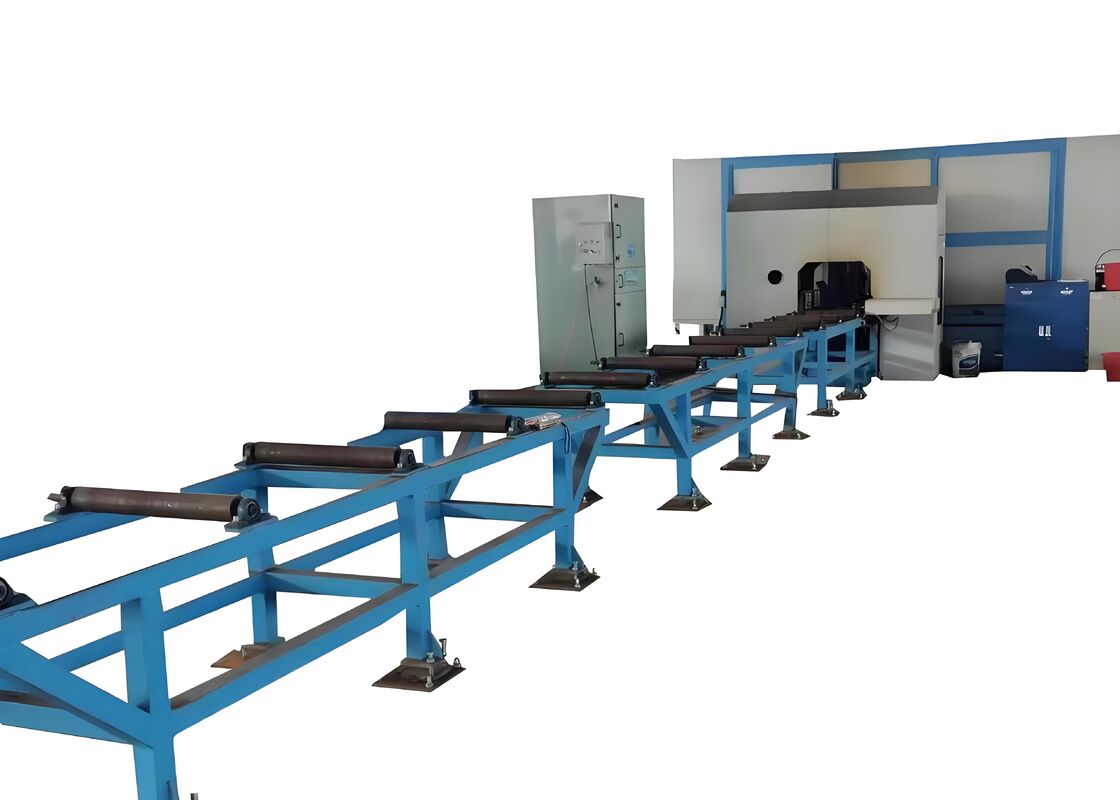

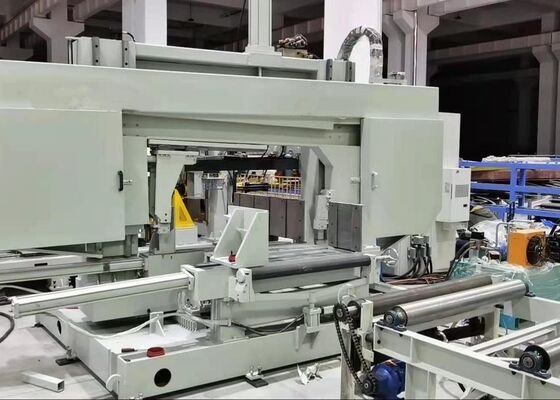

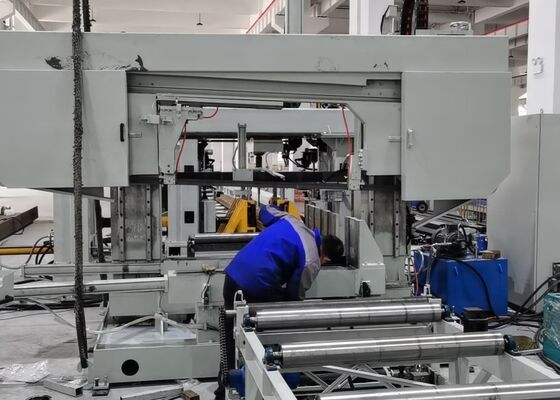

Μεγάλη διατομή επεξεργασίας δέσμης μοντέλο BHD1250C CNC μηχανή τρυπήματος πολυτρυπών συνεχής τρυπήματος
Εισαγωγή του προϊόντος:
Το μηχάνημα της σειράς BHD είναι ένα εξειδικευμένο σύστημα γεώτρησης σχεδιασμένο για δοκάρια με μέγιστο πλάτος 1250 mm και ύψος 600 mm. Χρησιμοποιείται κυρίως για τις εργασίες γεώτρησης οπών σε δοκάρια H,δορυφόροι διαύλωνΗ τοποθέτηση και η τροφοδοσία των τριών σπινδάλων τροφοδοτούνται εξ ολοκλήρου από κινητήρες σερβο.τροφοδοσία με κινητήρα σερβοκίνησηςΧρησιμοποιείται ευρέως σε τομείς όπως η κατασκευή, η κατασκευή γεφυρών και άλλες συναφείς βιομηχανίες.
Πληροφορίες διαμόρφωσης προϊόντος:
| Παράμετρος δέσμης H |
Μέγιστο μέγεθος πλάτος x ύψος |
1250x600 χιλιοστά |
| Μίν. Μέγεθος πλάτος x ύψος |
200 × 75 χιλιοστά |
| Μέγιστο μήκος δέσμης |
12000 mm |
| Κεντρικό σπινθήρα |
Τι ώρα; |
3 |
| Σχήμα |
BT2ορισμός |
| Δύναμη κινητήρα |
3x11 kW |
| Ταχύτητα σπινδέλου |
200·3000 στροφές/λεπτο |
| Μέγιστη διάμετρος τρύπας |
φ40 mm |
| Δύναμη κινητήρα |
Δύναμη τροφοδοτικού κινητήρα |
2x3 kW |
| Δύναμη κινητήρα εφοδιασμού θέσης |
2x3 kW |
| Ακριβότητα επεξεργασίας |
Απόκλιση απόσταση τρύπας |
Δύο τρύπες σε απόσταση ενός μέτρου. |
±0.5 |
| Η επιτρεπόμενη τιμή απόκλισης αυξάνεται κατά ±0,2 mm για κάθε επιπλέον 1 μέτρο της απόστασης τρύπας και το μέγιστο δεν υπερβαίνει τα ±2 mm. |
| Απόκλιση του τελικού περιθωρίου |
±1,0 mm |
| Υδραυλικό σύστημα |
Υδραυλική πίεση αντλίας |
7 MPa |
| Δύναμη κινητήρα αντλίας πετρελαίου |
7kW |
| Ηλεκτρικό σύστημα |
Μέθοδος ελέγχου |
ΠΛΚ |
| Αριθμός αξόνων CNC |
7 |
| Συνολικό μέγεθος (L x W x H) |
32000x6200x4000 |
Εφαρμογή:
Η μηχανή αυτή είναι ειδικά σχεδιασμένη για τις επεξεργασίες γεωτρήσεων σε H-σκάλες, χάλυβα καναλιού και δοκάρια κιβωτίου, και βρίσκει εκτεταμένη εφαρμογή σε βιομηχανίες όπως η κατασκευή χάλυβα, κατασκευή,κατασκευή γεφυρώνΗ μηχανή τρισδιάστατης τρύπανσης από χάλυβα με CNC σε 7 άξονες χρησιμοποιεί επτά κινητήρες servo για να εξασφαλίσει ακριβή τοποθέτηση σε δύο κάθετους άξονες,ένας οριζόντιος άξοναςΤο μηχάνημα είναι εξοπλισμένο με τρεις επιφάνειες γεώτρησης, η καθεμία από τις οποίες είναι εξοπλισμένη με το δικό της ειδικό γεώτρημα.Κάθε σπιντέλ τροφοδοτείται από έναν κινητήρα που ελέγχεται με συχνότητα, και η τροφοδοσία με ελεγχόμενο με σέρβο εξασφαλίζει τη βέλτιστη λειτουργική απόδοση.το μηχάνημα επιτρέπει την τρύπαση και στις τρεις πλευρές του εργαστηρίου σε έναν και μόνο κύκλο, παρέχοντας τόσο υψηλή παραγωγικότητα όσο και ακριβή τοποθέτηση τρυπών.Ο εξοπλισμός αυτός διαδραματίζει αναπόσπαστο ρόλο στη διατήρηση των υψηλών προτύπων ποιότητας στις βιομηχανίες κατασκευής και μεταποίησης χάλυβα.
Κύρια χαρακτηριστικά της γραμμής τρυπών CNC:
1. Μεταφορέας τροφοδοσίας και τροφοδοσίας Γρήγορος, αξιόπιστος και ακριβής
2Προαιρετικό εγκάρσιο μεταφορέα και σύστημα φόρτωσης
3. Προαιρετική μονάδα σήμανσης δίσκου ∙ Επιλέγει αυτόματα 38 χαρακτήρες σήμανσης
4. Μονάδα γεώτρησης κάθε σπινδύλα ικανή για ανεξάρτητη κίνηση κατά μήκος του άξονα Χ εντός 520 mm
5Φρέμα Μηχανής Σκληρή κατασκευή, εξαιρετική ακαμψία και εξαιρετική σταθερότητα
6. Ηλεκτρικό σύστημα ️ Φιλικό προς τον χρήστη προγραμματισμό και λειτουργία, συμβατό με NC1, DXF και DSTV CAM μορφότυπα αρχείων
7Η υδραυλική μονάδα και το σύστημα ψύξης
8. Υδραυλικό σταθμό Ενσωματωμένο με μηχανισμό ψύξης με νερό
ΕΠΙΚΑΛΗΤΗΣΗ ΚΟΛΟΥ: Η μηχανή τρυπήματος με δέσμη H χρησιμοποιείται για τη δημιουργία τρυπών σε πλάκες σύνδεσης χάλυβα.
Γενική δομή: Οι εξωτερικοί άξονες κινούνται από κινητήρες και υποστηρίζονται από γραμμικές σιδηροτροχιές υψηλής ακρίβειας, εξασφαλίζοντας εξαιρετική ακρίβεια λειτουργίας σε ολόκληρο το σύστημα.
ΚΑΛΟΣ ΤΟΥ ΚΑΛΟΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗυψηλή ακρίβεια τροφοδοσίας, και αξιοσημείωτη αποτελεσματικότητα.
ΤΑΜΠΟΙΗΣΗ ΤΟΥ Τελειωμένου Εργασιακού Κομματιού: Μετά την ολοκλήρωση της γεώτρησης, το εργασιακό κομματάκι μεταφέρεται από την μονάδα γεώτρησης και μεταφέρεται μέσω ενός μηχανοκίνητου κυλίνδρου με αλυσίδα κίνησης.Το τελικό προϊόν αποθηκεύεται στη συνέχεια απευθείας χρησιμοποιώντας τέσσερα σετ καροτσών.
Η τροχιά του τροχόσπιτου είναι εξοπλισμένη με σιδηρόδρομους και υποστηρίγματα ακριβούς καθοδήγησης, εξασφαλίζοντας σταθερή και ακριβή τροφοδοσία.
Εύκολη λειτουργία: Το σύστημα υποστηρίζει επιλογές προγραμματισμού τόσο σε απευθείας σύνδεση όσο και εκτός σύνδεσης. Τα εξωτερικά δεδομένα μπορούν να μεταφερθούν μέσω μονάδας USB. Είναι πλήρως συμβατό με το λογισμικό TEKLA 3D και τα αρχεία DSTV,που επιτρέπουν την άμεση εξαγωγή προγραμμάτων μεταποίησης.
Κατά τη διάρκεια των δοκιμαστικών συνεδριάσεων επίδειξης, η δομή CNC και το φύλλο μέταλλου τρυπήματος, σήμανσης,και μηχανή κοπής αποδεικνύει αποτελεσματικά τις δυνατότητές της επεξεργασίας με το χειρισμό τυπικών δειγμάτων δέσμης H με διαφορετικά πλάτη φλάντζας και πάχους ιστούΤα δείγματα που παρουσιάστηκαν σε αυτές τις επίδειξεις υπογραμμίζουν σαφώς την ικανότητα της μηχανής να επιτυγχάνει ακριβή τοποθέτηση τρυπών,Καθαρά κολλημένα νήματα, και σαφείς, ακριβείς μοτίβες σήμανσης, τονίζοντας έτσι πλήρως την εξαιρετική ακρίβεια και αξιοπιστία της σε εφαρμογές του πραγματικού κόσμου.
Το μηχάνημα αυτό είναι ειδικά σχεδιασμένο για την επεξεργασία τρυπών υψηλής ταχύτητας σε δέσμες H και δέσμες καναλιών.με τροφοδοσία που ελέγχεται από φορτηγό CNC για να εξασφαλίζεται εξαιρετική απόδοση και ακρίβειαΧρησιμοποιείται ευρέως σε τομείς όπως η κατασκευή, η κατασκευή γεφυρών και άλλες συναφείς βιομηχανίες.
