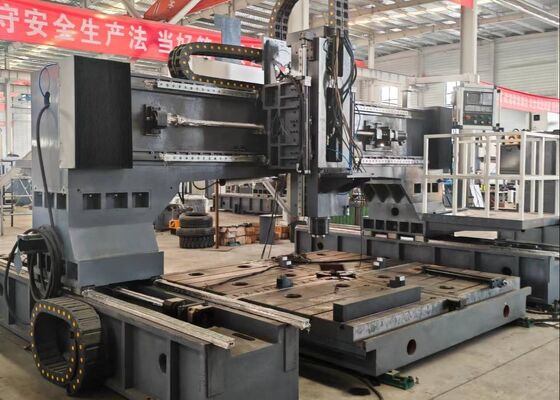

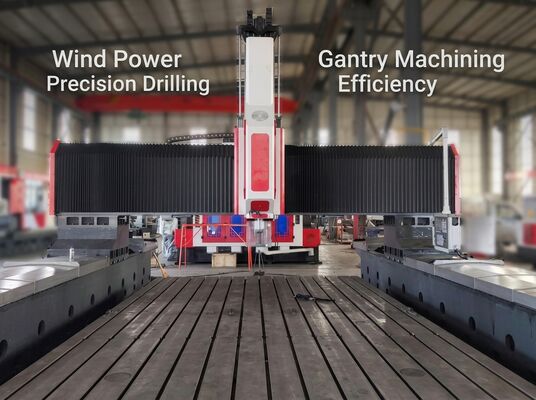

Εφαρμόζεται στη βιομηχανία παραγωγής αιολικής ενέργειας CNC Μηχανή Γεώτρησης Γάντζου Μοντέλο PHD4080
Εισαγωγή προϊόντος:
Αυτό το μηχάνημα είναι μια κινητή μονάδα γεώτρησης και φρεζαρίσματος υψηλής ταχύτητας τύπου γάντζου CNC. Είναι κυρίως σχεδιασμένο για εργασίες γεώτρησης, κοπής σπειρωμάτων και φρεζαρίσματος σε τεμάχια εργασίας όπως χαλύβδινες πλάκες, φλάντζες, εναλλάκτες θερμότητας, φύλλα σωλήνων και στηρίγματα περιστροφής. Χρησιμοποιούνται καρβιδικά τρυπάνια για γεώτρηση υψηλής ταχύτητας με εσωτερική ψύξη. Το μηχάνημα είναι εξοπλισμένο με σύστημα ελέγχου διαύλου KND ή CNC, προσφέροντας ευκολία λειτουργίας και επιτρέποντας αυτοματοποίηση, υψηλή ακρίβεια και καταλληλότητα για μικρές έως μεσαίες παραγωγικές σειρές με ποικιλία προϊόντων.
Διαμόρφωση προϊόντος:
| Μοντέλο |
PHD4080 |
| Μέγεθος τεμαχίου εργασίας |
ΜxΠ (mm) |
4000x8000 |
| Πλάτος αυλακιού Τ πάγκου εργασίας (mm) |
28 |
| Κεφαλή γεώτρησης |
Ποσ. |
1 ή 2 |
| Κωνικότητα ατράκτου |
BT50 |
| Μέγ. διάμετρος γεώτρησης (mm) |
Φ90 |
| Μέγ. πάχος (mm) |
≤300 |
| Διάμετρος κοπής σπειρωμάτων |
M3-M36 |
| Ταχύτητα ατράκτου (σ.α.λ.) |
30~3000 |
| Ισχύς κινητήρα ατράκτου Servo (kW) |
22/30/37 |
| Πλευρική κίνηση κεφαλής (άξονας X) |
Μέγ. οριζόντια διαδρομή (mm) |
4000 |
| Ταχύτητα πλευρικής κίνησης (σ.α.λ.) |
0~6 |
| Ισχύς κινητήρα servo για πλευρική κίνηση (kW) |
3.6 |
| Διαμήκης κίνηση γάντζου (άξονας Y) |
Μέγ. διαδρομή τροφοδοσίας (mm) |
8000 |
| Ταχύτητα κίνησης τροφοδοσίας (m/min) |
0~6 |
| Ισχύς κινητήρα servo τροφοδοσίας (kW) |
3.6/5.5 |
| Κάθετη κίνηση τροφοδοσίας εμβόλου (άξονας Z) |
Μέγ. διαδρομή (mm) |
1400 |
| Ταχύτητα κίνησης (m/min) |
0~4 |
| Ισχύς κινητήρα servo (kW) |
3.6 |
| Ακρίβεια τοποθέτησης τριών αξόνων |
X/Y/Z/A/B/C (mm) |
±0.015/1000 |
| Ακρίβεια επανατοποθέτησης τριών αξόνων |
X/Y/Z/A/B/C (mm) |
±0.01/1000 |
| Ηλεκτρικό σύστημα |
Σύστημα CNC |
FAGOR/ KND/ GSK |
| Εναλλάκτης εργαλείων |
Τύπου δίσκου (Προαιρετικό) |
24 θέσεις εργαλείων |
| Συνολικές διαστάσεις |
ΜxΠxΥ (m) |
13x6.9x6.2 |
Χαρακτηριστικά προϊόντος
1. Το μηχάνημα αποτελείται κυρίως από βάση, πάγκο εργασίας, κινητό γάντζο, κάθετη κεφαλή τύπου εμβόλου, υδραυλικό σύστημα, πνευματικό σύστημα, σύστημα ψύξης, κεντρικό σύστημα λίπανσης, σύστημα ηλεκτρικού ελέγχου και αυτόματο σύστημα απομάκρυνσης τσιπς.
2. Σε αυτή τη σειρά μηχανημάτων, ο πάγκος εργασίας και ο γάντζος είναι ξεχωριστά εξαρτήματα, με τον γάντζο να κινείται σε δύο βάσεις. Αυτός ο σχεδιασμός βελτιώνει σημαντικά τη σταθερότητα και την ακρίβεια επεξεργασίας, προσφέροντας υψηλή ικανότητα φόρτισης.
3. Ο πάγκος εργασίας είναι κατασκευασμένος από υψηλής ποιότητας μαντέμι για ανώτερη αντοχή και απόδοση.
Η βάση του μηχανήματος και ο πάγκος εργασίας είναι κατασκευασμένοι από υψηλής ποιότητας μαντέμι (HT300), με ανακούφιση τάσεων μέσω δύο θερμικών επεξεργασιών ανόπλησης. Για την εξάλειψη της αντήχησης κατά τη διαδικασία γεώτρησης και την παράταση της διάρκειας ζωής του κράματος τρυπανιού, έχει εφαρμοστεί ξεχωριστός σχεδιασμός για τη βάση και τον πάγκο εργασίας.
1. Το αυτόματο σύστημα απομάκρυνσης τσιπς και κυκλικής ψύξης ελαχιστοποιεί τον μη παραγωγικό χρόνο και μειώνει την ένταση εργασίας. Ο χειριστής απαιτείται μόνο να φορτώνει και να ξεφορτώνει τεμάχια εργασίας και να αντικαθιστά τα τρυπάνια.
2. Το μηχάνημα είναι εξοπλισμένο με άτρακτο Taiwan BT50, με εσωτερική ψύξη και υψηλή ακρίβεια. Είναι συμβατό με καρβιδικά τρυπάνια. Επιπλέον, το μηχάνημα ενσωματώνει πνευματικό κύλινδρο εργαλείων για ευκολότερη αλλαγή εργαλείων. Ο κινητήρας κύριας ατράκτου υψηλής ισχύος κινείται από συγχρονισμένη ζώνη ελεγχόμενη από servo, επιτρέποντάς του να χειρίζεται ένα ευρύ φάσμα ταχυτήτων περιστροφής.
3. Αυτό το μηχάνημα γεώτρησης CNC είναι ειδικά σχεδιασμένο με βάση τα χαρακτηριστικά του τεμαχίου εργασίας και τις απαιτήσεις ακρίβειας. Διαθέτει συμπαγή και ευέλικτη δομή, εξασφαλίζοντας βέλτιστη απόδοση επεξεργασίας. Είτε οι οπές είναι διατεταγμένες σε κυκλική είτε σε γραμμική διάταξη, το μηχάνημα ολοκληρώνει την εργασία γρήγορα και με ακρίβεια. Ως αποτέλεσμα, προσφέρει μια εξαιρετικά οικονομικά αποδοτική λύση.
Η μηχανή κοπής πλάκας τύπου γάντζου CNC είναι μια στιβαρή βιομηχανική λύση, σχολαστικά σχεδιασμένη για την ακριβή επεξεργασία επίπεδων εξαρτημάτων και δομικών στοιχείων. Αυτό το μηχάνημα είναι ειδικά βελτιστοποιημένο για τη διαχείριση τεμαχίων εργασίας όπως φλάντζες, δίσκοι, δακτύλιοι και επίπεδες πλάκες, υπό την προϋπόθεση ότι το πάχος του υλικού εμπίπτει στο καθορισμένο αποτελεσματικό εύρος μηχανικής κατεργασίας του μηχανήματος.
Σε εργοστάσια κατασκευής χαλύβδινων κατασκευών, αυτή η μηχανή γεώτρησης πλάκας εκτελεί ακριβείς εργασίες γεώτρησης και φρεζαρίσματος σε δομικές πλάκες και συνδετικά εξαρτήματα, παρέχοντας μια σταθερή βάση για την αξιόπιστη συναρμολόγηση χαλύβδινων πλαισίων. Εντός του τομέα της αιολικής ενέργειας, προσφέρει μηχανική κατεργασία υψηλής ακρίβειας για πύργους ανεμογεννητριών και φλάντζες—ζωτικές διαδικασίες που διασφαλίζουν ότι αυτά τα εξαρτήματα μπορούν να αντέξουν απαιτητικές περιβαλλοντικές συνθήκες, όπως ακραίοι άνεμοι και διακυμάνσεις θερμοκρασίας. Για έργα κατασκευής γεφυρών, ο εξοπλισμός επεξεργάζεται δοκούς και στηρίγματα γεφυρών, εγγυώμενος τη δημιουργία σταθερών και ανθεκτικών συνδέσεων ικανών να αντέχουν δυναμικά φορτία καθ' όλη τη μακροχρόνια διάρκεια ζωής της γέφυρας.
