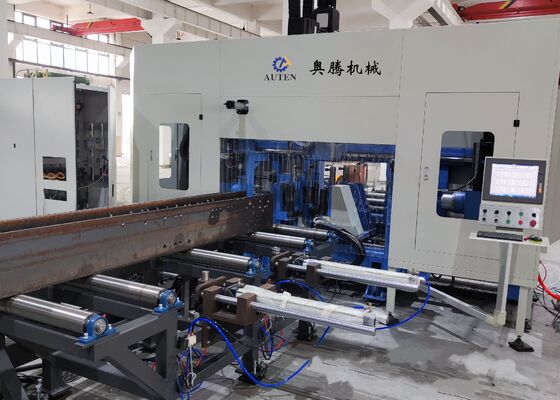

Μηχανή διάτρησης H-beam CNC υψηλής ταχύτητας για βιομηχανία χαλύβδινων κατασκευών BT40 Κύρια ατράκτου

Βιομηχανία χάλυβα υψηλής ταχύτητας μηχανή τρυπήματος με δομή CNC BT40 κύριο σπινθήρα

Εισαγωγή του προϊόντος:

Αυτό το κέντρο επεξεργασίας είναι εξειδικευμένα σχεδιασμένο για τις επιχειρήσεις γεώτρησης σε H-κλάκες.εξασφαλίζει εξαιρετική αποτελεσματικότητα στην τρύπα των εργασιακών μερώνΜε εξαιρετική ακρίβεια επεξεργασίας και διαισθητικά λειτουργικά χαρακτηριστικά, ο εξοπλισμός αυτός αντιπροσωπεύει μια ουσιαστική λύση υψηλών επιδόσεων στη βιομηχανία χάλυβα.Χρησιμοποιείται ευρέως σε κρίσιμους τομείς όπως η κατασκευαστική μηχανική, έργα υποδομής γεφυρών, κατασκευής πύργων και έργα δομής δικτύου.

Πληροφορίες διαμόρφωσης προϊόντος:

Χαρακτηριστικά του προϊόντος

1. Αυτό το 3D H-beam τρυπάνι και κοπή μηχανή αποτελείται από το κύριο πλαίσιο της μηχανής, σύστημα τροφοδοσίας CNC, μεταγωγείο υλικών, ηλεκτρικό σύστημα, υδραυλικό σύστημα, σύστημα ψύξης, σύστημα λίπανσης,κάδο αποβλήτωνΜε σταθερή δομή κρεβατιού και κινητή διαμόρφωση εργαστηρίου, το μηχάνημα έχει σχεδιαστεί εξειδικευμένα για την επεξεργασία μεγάλων οπτικών δέσμων H.Υποστηρίζει συνεχείς ροές εργασίας παραγωγής και είναι ευρέως αναγνωρισμένο για τον υψηλό βαθμό αυτοματισμού του.

2Η δομή της μηχανής γεώτρησης αποτελείται από το κρεβάτι, τις συναρμολογήσεις CNC, τις συσκευές υποστήριξης, τις μονάδες άνω πίεσης, τις πλευρικές μονάδες πίεσης και τα συστήματα ανίχνευσης.Τα συστατικά του τραπεζιού συρρέματος CNC περιλαμβάνουν την σταθερή πλευράΕιδικά σχεδιασμένα για εφαρμογές γεωτρήσεων H-beam, τα σύνολα τραπεζιού διακίνησης διαθέτουν μια πλακέτα διακίνησης, βάση τραπεζιού διακίνησης,Κεφαλίδα σπινθήρα, μηχανικός σπινδύλος υψηλής ταχύτητας, κύλινδρο εργαλείου, κινητήρας μεταβλητής συχνότητας, κινητήρας εφοδιασμού, γραμμικοί οδηγοί και βίδες μολύβδου.

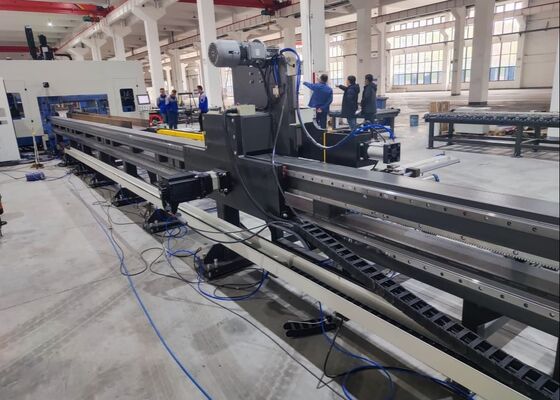

3Το σύστημα τροφοδοσίας CNC αποτελείται από ράβδους, γρανάζια, ράφια, κινητήρες servo, μειωτές και χειριστές.,εξασφαλίζοντας έτσι την ακριβή τροφοδοσία και την ακριβή τοποθέτηση του εργασιακού τμήματος.

4Το σύστημα μεταφορέα υλικού περιλαμβάνει τόσο μεταφορέα εισόδου όσο και μεταφορέα εξόδου.όλα έχουν σχεδιαστεί ειδικά για τη μεταφορά χαλυβουργικών σχισμάτων με προφίλ, διευκολύνει την τοποθέτηση του άξονα Y των κενών και εργάζεται σε συνδυασμό με το σύστημα τροφοδοσίας CNC για να ολοκληρώσει τη διαδικασία τροφοδοσίας του υλικού.που αποτελούνται από υλικά που καλύπτουν τους διαύλους και τους κυλίνδρους υποστήριξης, είναι αφιερωμένο στη μεταφορά των τελικών εργαστηρίων.

5Το σύστημα ψύξης ενσωματώνει τόσο εσωτερικές όσο και εξωτερικές μεθόδους ψύξης, χρησιμοποιώντας ομίχλη πετρελαίου για την ψύξη του γεωτρύπου.βελτίωση της οικονομικής απόδοσης, υποστηρίζοντας την περιβαλλοντική βιωσιμότητα και μειώνοντας την φθορά του τρυπανιού.

6Το υδραυλικό σύστημα τροφοδοτεί την άνω μονάδα πίεσης, την πλευρική μονάδα πίεσης, τον κύλινδρο εργαλείου και άλλα συναφή εξαρτήματα.

7Το πνευματικό σύστημα έχει σχεδιαστεί για να παρέχει ενέργεια στον χειριστή, στον κύλινδρο δοκιμής και σε άλλους παρόμοιους εξοπλισμούς.

8Το σύστημα λίπανσης χρησιμοποιεί συνδυασμό μεθόδων κεντρικής και χειροκίνητης λίπανσης.Η κεντρική λίπανση χρησιμοποιείται κυρίως για την προγραμματισμένη και ακριβή λίπανση των πρωτογενών γραμμικών οδηγών και των μολύβδινων βιδών.

9Το σύστημα ελέγχου του εργαλείου μηχανής αποτελείται από έναν υπολογιστή οικοδεσπότη, PLC και άλλα συναφή εξαρτήματα.Τα προγράμματα επεξεργασίας δημιουργούνται εισάγοντας σχέδια CAD ή παράμετροι επεξεργασίας μέσω διεπαφής USB ή πληκτρολογίουΤα προγράμματα αυτά μπορούν να αποθηκευτούν, να ανακτηθούν, να εμφανιστούν και να μεταδοθούν ανά πάσα στιγμή με βάση τους αριθμούς των εξαρτημάτων.ενώ παράλληλα επιτρέπει πλήρως αυτοματοποιημένο έλεγχο καθ 'όλη τη διάρκεια του κύκλου επεξεργασίας.

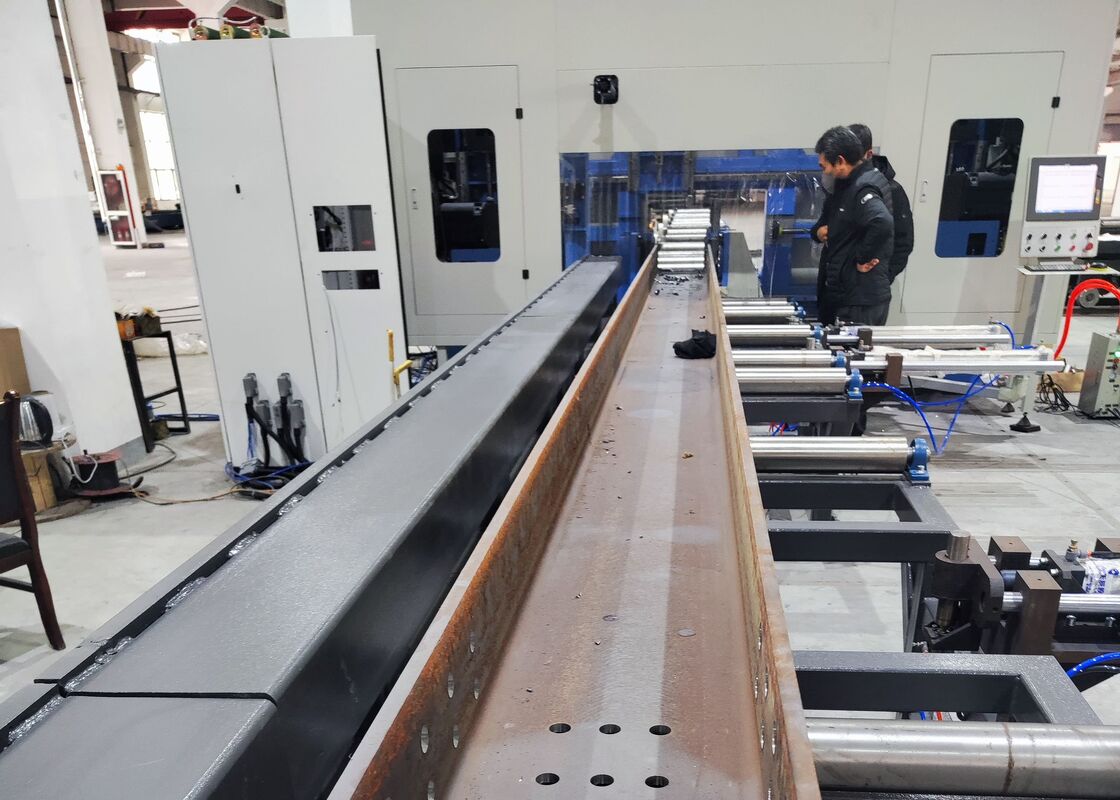

Κατά τη διάρκεια των δοκιμαστικών συνεδριάσεων επίδειξης, η δομή CNC και το φύλλο μέταλλου τρυπήματος, σήμανσης, and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesΤα δείγματα που παρουσιάστηκαν σε αυτές τις επίδειξεις υπογραμμίζουν σαφώς την ικανότητα του εξοπλισμού να επιτυγχάνει ακριβή τοποθέτηση τρυπών, ομαλές ίνες και καλά καθορισμένα μοτίβα σήμανσης.με τον τρόπο αυτό αποδεικνύεται πλήρως η υψηλή ακρίβεια και αξιοπιστία του σε σενάρια εφαρμογής στον πραγματικό κόσμο.

Η υψηλής ταχύτητας μηχανή CNC H-Beam Drilling, Marking και Shearing χρησιμοποιείται κυρίως σε εργοστάσια κατασκευής χάλυβα και έργα κατασκευής γεφυρών.παρέχει ακριβή μηχανική επεξεργασία για τις δέσμες H που χρησιμοποιούνται σε πλαίσια και δομές στήριξηςΓια την κατασκευή γεφυρών, το μηχάνημα εκτελεί γεωτρήσεις υψηλής ακρίβειας σε H-σκάλες,βελτίωση της δομικής ακεραιότητας των γεφυρών και ικανότητα να αντέχουν αποτελεσματικά τα μακροχρόνια φορτίαΜε εξαιρετική λειτουργική αποτελεσματικότητα, το μηχάνημα αυτό προσφέρει αξιόπιστη υποστήριξη για αυτούς τους κρίσιμους τομείς υποδομών, διευκολύνοντας την ομαλή και έγκαιρη πρόοδο των σχετικών έργων.
