Μοντέλο BHD1250C Cnc I Beam Drilling Marking Cutting Machine Line για μηχανικό σύστημα στάθμευσης

Μοντέλο BHD1250C CNC Μηχανή Διάτρησης, Σήμανσης και Κοπής Δοκών Ι για Μηχανικά Συστήματα Στάθμευσης

Εισαγωγή Προϊόντος:

Αυτό το κέντρο κατεργασιών έχει σχεδιαστεί σχολαστικά για εργασίες διάτρησης σε δοκούς Ι. Εξοπλισμένο με τρεις ατράκτους υψηλής ταχύτητας ακριβείας, προσφέρει αξιοσημείωτη απόδοση στις εργασίες διάτρησης των κατεργαζόμενων τεμαχίων. Προσφέροντας ανώτερη ακρίβεια κατεργασίας και φιλικά προς τον χρήστη χαρακτηριστικά λειτουργίας, αυτός ο εξοπλισμός αποτελεί μια ζωτικής σημασίας λύση υψηλής απόδοσης στον τομέα των χαλύβδινων κατασκευών. Χρησιμοποιείται εκτενώς σε βασικούς κλάδους όπως η κατασκευαστική μηχανική, οι υποδομές γεφυρών, η κατασκευή πύργων και τα έργα δικτυωτών κατασκευών.

Πληροφορίες διαμόρφωσης προϊόντος:

Χαρακτηριστικά Προϊόντος

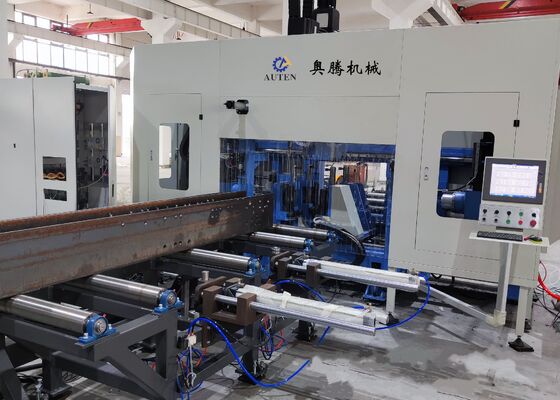

1. Αυτή η μηχανή διάτρησης και κοπής δοκών Ι 3D αποτελείται από το κύριο πλαίσιο της μηχανής, το σύστημα τροφοδοσίας CNC, τον μεταφορέα υλικών, το ηλεκτρικό σύστημα, το υδραυλικό σύστημα, το σύστημα ψύξης, το σύστημα λίπανσης, τον κάδο απορριμμάτων και άλλα απαραίτητα εξαρτήματα. Με σταθερή δομή κλίνης και κινητό τεμάχιο προς κατεργασία, η μηχανή είναι ειδικά σχεδιασμένη για την επεξεργασία μεγάλων δοκών Ι. Διευκολύνει τις συνεχείς εργασίες παραγωγής και εκτιμάται ιδιαίτερα για τις προηγμένες δυνατότητες αυτοματισμού της.

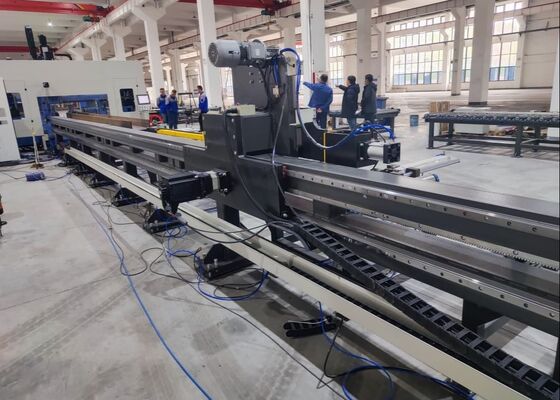

2. Η δομή της μηχανής διάτρησης περιλαμβάνει την κλίνη, τις συναρμολογήσεις συρόμενου τραπεζιού CNC, τους μηχανισμούς στήριξης, τις άνω μονάδες πρεσαρίσματος, τις πλευρικές μονάδες πρεσαρίσματος και τα συστήματα ανίχνευσης. Τα εξαρτήματα του συρόμενου τραπεζιού CNC περιλαμβάνουν την σταθερή πλευρά, την κινητή πλευρά και το συρόμενο τραπέζι CNC της άνω μονάδας. Ειδικά προσαρμοσμένες για εργασίες διάτρησης δοκών Ι, οι συναρμολογήσεις συρόμενου τραπεζιού περιλαμβάνουν πλάκα ολίσθησης, βάση συρόμενου τραπεζιού, κεφαλή ατράκτου, μηχανική άτρακτο υψηλής ταχύτητας, κύλινδρο εργαλείου, κινητήρα μεταβλητής συχνότητας, σερβοκινητήρα, γραμμικούς οδηγούς και κοχλίες.

3. Το σύστημα τροφοδοσίας CNC αποτελείται από βραχίονες, γρανάζια, οδοντωτούς τροχούς, σερβοκινητήρες, μειωτήρες και χειριστήρια. Ο σερβοκινητήρας τροφοδοτεί τον χειριστήριο, επιτρέποντας την κίνηση της δοκού Ι κατά μήκος του άξονα Χ, εξασφαλίζοντας ακριβή τροφοδοσία και ακριβή τοποθέτηση του τεμαχίου προς κατεργασία.

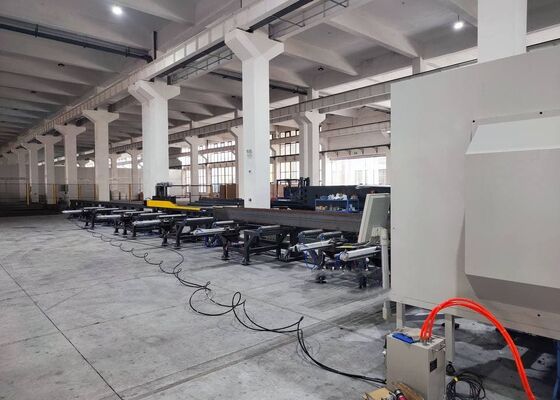

4. Το σύστημα μεταφορέα υλικών αποτελείται τόσο από μεταφορέα εισόδου όσο και από μεταφορέα εξόδου. Ο μεταφορέας εισόδου είναι εξοπλισμένος με βραχίονες μεταφορέα, κυλίνδρους στήριξης και πλευρικές συσκευές ώθησης, ειδικά σχεδιασμένες για τη μεταφορά προφίλ χαλύβδινων ημικατεργασμένων, τη βοήθεια στην τοποθέτηση των ημικατεργασμένων στον άξονα Υ και τη συνεργασία με το σύστημα τροφοδοσίας CNC για την ολοκλήρωση της λειτουργίας τροφοδοσίας υλικού. Ο μεταφορέας εξόδου, ο οποίος περιλαμβάνει βραχίονες καναλιών υλικού και κυλίνδρους στήριξης, είναι αφιερωμένος στη μεταφορά των τελικών κατεργασμένων τεμαχίων.

5. Το σύστημα ψύξης συνδυάζει εσωτερικές και εξωτερικές μεθόδους ψύξης, χρησιμοποιώντας ομίχλη λαδιού για την ψύξη της οπής. Αυτή η προσέγγιση προσφέρει πολλαπλά οφέλη, όπως μειωμένη κατανάλωση ψυκτικού, αυξημένη αποδοτικότητα κόστους, υποστήριξη περιβαλλοντικής βιωσιμότητας και εκτεταμένη διάρκεια ζωής του τρυπανιού.

6. Το υδραυλικό σύστημα παρέχει ισχύ στην άνω μονάδα πρεσαρίσματος, την πλευρική μονάδα πρεσαρίσματος, τον κύλινδρο εργαλείου και άλλα σχετικά εξαρτήματα.

7. Το πνευματικό σύστημα έχει σχεδιαστεί για να παρέχει ισχύ στον χειριστήριο, τον κύλινδρο δοκιμών και άλλες παρόμοιες συσκευές.

8. Το σύστημα λίπανσης χρησιμοποιεί έναν συνδυασμό κεντρικών και χειροκίνητων τεχνικών λίπανσης. Η κεντρική λίπανση χρησιμοποιείται κυρίως για την προγραμματισμένη και ακριβή λίπανση των κύριων γραμμικών οδηγών και των κοχλιών.

9. Το σύστημα ελέγχου της εργαλειομηχανής αποτελείται από έναν κεντρικό υπολογιστή, PLC και άλλα σχετικά εξαρτήματα. Μέθοδος Προγραμματισμού: Τα προγράμματα επεξεργασίας δημιουργούνται εισάγοντας σχέδια CAD ή παραμέτρους επεξεργασίας μέσω διεπαφής USB ή πληκτρολογίου. Αυτά τα προγράμματα μπορούν να αποθηκευτούν, να ανακτηθούν, να εμφανιστούν και να μεταδοθούν ανά πάσα στιγμή με βάση τους αριθμούς εξαρτημάτων. Η εργαλειομηχανή επιτρέπει χειροκίνητες ρυθμίσεις και έλεγχο μεμονωμένων παραμέτρων επεξεργασίας, ενώ υποστηρίζει επίσης πλήρως αυτοματοποιημένο έλεγχο καθ' όλη τη διάρκεια του κύκλου επεξεργασίας.

Κατά τη διάρκεια των συνεδριών επίδειξης δειγμάτων, η μηχανή διάτρησης, σήμανσης και κοπής δοκών και λαμαρινών CNC επιδεικνύει αποτελεσματικά τις δυνατότητες επεξεργασίας της κατά τον χειρισμό τυπικών δειγμάτων δοκών Ι - με μεταβαλλόμενα πλάτη φλαντζών και πάχη ιστού - καθώς και δειγμάτων χαλύβδινων καναλιών διαφορετικών διαστάσεων. Τα δείγματα που παρουσιάζονται σε αυτές τις επιδείξεις τονίζουν σαφώς την ικανότητα του εξοπλισμού να επιτυγχάνει ακριβή τοποθέτηση οπών, ομαλές σπειρωτές οπές και διακριτά μοτίβα σήμανσης, απεικονίζοντας έτσι πλήρως την υψηλή ακρίβεια και αξιοπιστία του σε πρακτικά σενάρια εφαρμογής.

Η Μηχανή Διάτρησης, Σήμανσης και Κοπής Δοκών Ι CNC Υψηλής Ταχύτητας χρησιμοποιείται κυρίως σε εγκαταστάσεις κατασκευής χαλύβδινων κατασκευών και σε έργα κατασκευής γεφυρών. Σε εργαστήρια χαλύβδινων κατασκευών, παρέχει ακριβή κατεργασία για δοκούς Ι που χρησιμοποιούνται σε σκελετούς και δομές στήριξης, εξασφαλίζοντας μια στιβαρή βάση για τη σταθερή συναρμολόγηση χαλύβδινων σκελετών. Στην κατασκευή γεφυρών, η μηχανή εκτελεί διάτρηση υψηλής ακρίβειας σε δοκούς Ι, ενισχύοντας τη δομική ακεραιότητα των γεφυρών και επιτρέποντάς τους να αντέχουν αποτελεσματικά μακροχρόνιες φορτίσεις. Με εξαιρετική λειτουργική απόδοση, αυτή η μηχανή παρέχει αξιόπιστη υποστήριξη σε αυτούς τους ουσιώδεις τομείς υποδομής, διασφαλίζοντας την ομαλή και έγκαιρη πρόοδο των σχετικών έργων.
