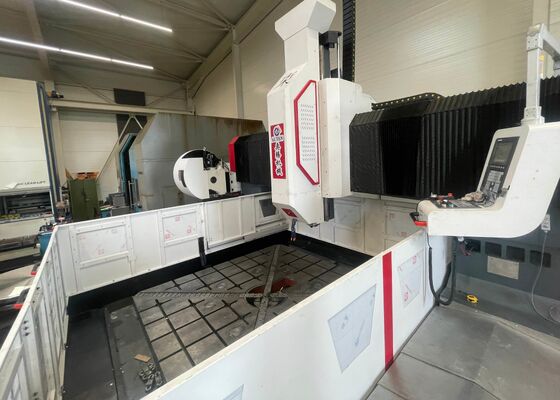

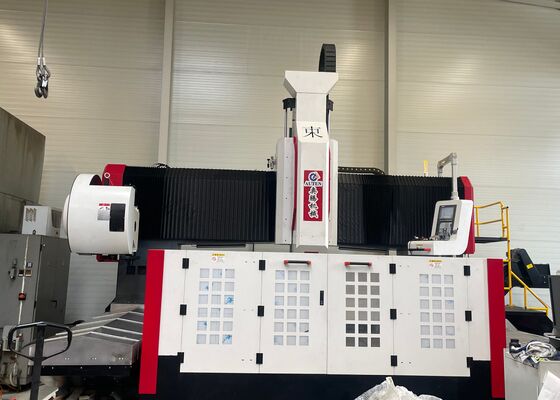

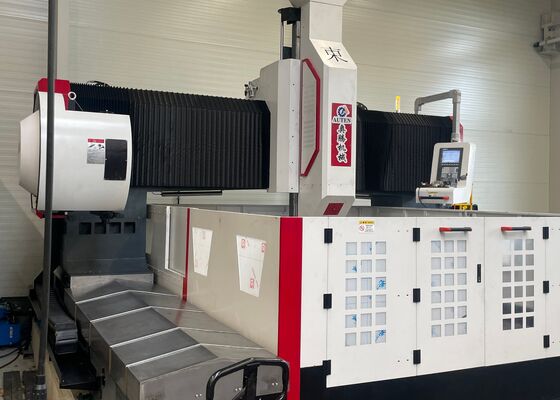

Μοντέλο PHD3535 Τύπος διαχωρισμού μηχανή φρένασης τρυπών CNC Φ100 mm διάμετρος τρυπών

Μοντέλο PHD3535 Τύπος διαχωρισμού μηχανή φρένασης τρυπών CNC Φ100 mm διάμετρος τρυπών

Εισαγωγή του προϊόντος:

Ο εξοπλισμός αυτός έχει σχεδιαστεί για την τρύπαση, τη διατριβή, την απόκλιση και το άλεμα πλάκας και δομικών εξαρτημάτων.δίσκοιΤόσο οι τρύπες διαμέσου όσο και οι τυφλές τρύπες μπορούν να τρυπούνται σε εξαρτήματα από ένα υλικό καθώς και σε σύνθετα υλικά.Η διαδικασία επεξεργασίας ελέγχεται ψηφιακάΤο σύστημα υποστηρίζει την αυτοματοποίηση, παρέχει υψηλή ακρίβεια και είναι κατάλληλο για την επεξεργασία μιας ευρείας ποικιλίας προϊόντων σε μεγάλης κλίμακας παραγωγή.

Προδιαγραφές:

Δομή εξοπλισμού:

Η βάση του μηχανήματος είναι κατασκευασμένη από χυτοσυσκευή και αποτελείται κυρίως από το τραπέζι εργασίας, κινητή θύρα, έλικα, κεφαλή σφινδάλου τρύπησης και άλεσης, αυτόματο σύστημα λίπανσης,προστατευτικό περίβλημα, σύστημα ψύξης κυκλοφορίας, ψηφιακή μονάδα ελέγχου, ηλεκτρικό σύστημα και πρόσθετα εξαρτήματα.για την κατασκευή κυψελών,Το μηχάνημα διακρίνεται από υψηλή ακρίβεια τοποθέτησης και εξαιρετική επαναληψιμότητα.

Χαρακτηριστικά του προϊόντος

1Μηχανική κρεβατοκάμαρα και τραπέζι εργασίας:

Η μηχανή είναι κατασκευασμένη από χυτοσυσκευάσματα και αποτελείται από δύο κύρια στοιχεία.μετά από δευτερογενή αναψύξη με ανακούφιση από την πίεση μετά την ημιτελή επεξεργασίαΗ εργασιακή εξέδρα είναι ένα μονό κομμάτι χύτευσης από γκρι σίδηρο (HT250),που στη συνέχεια υποβάλλεται σε επεξεργασία με δευτερογενή αναψύκωση και γήρανσηΗ επεξεργασία αυτή παρέχει εξαιρετική δυναμική και στατική ακαμψία, αποτρέποντας αποτελεσματικά την παραμόρφωση.Η επιφάνεια εργασίας είναι εξοπλισμένη με μια σειρά από τρύπες σε Τ που διατίθενται σε μια βελτιστοποιημένη διάταξη για την ασφαλή συμπίεση των εργαστηρίων.

Δύο γραμμικοί οδηγοί υψηλής ακρίβειας είναι τοποθετημένοι στις δύο πλευρές της βάσης του κρεβατιού για να εξασφαλιστεί ομοιόμορφη κατανομή φορτίου κατά μήκος των σιδηροδρομικών οδηγών.καθώς και την αντοχή σε έλξη και συμπίεσηΤο σύστημα κίνησης τροφοδοτείται από έναν κινητήρα servo AC συνδυασμένο με μια βίδα σφαίρας ακριβείας, που επιτρέπει ακριβή κίνηση στον άξονα Y της θύρας.Τα ρυθμιζόμενα μπουλόνια τοποθετούνται κάτω από το κρεβάτι για να επιτρέπουν την άνετη επιπέδου του τραπεζιού εργασίας.

2- Κινούμενο Πύργο:

Η κινητή θύρα είναι κατασκευασμένη από γκρι σίδερο (HT250) και είναι εξοπλισμένη με δύο γραμμικές γραμμές καθοδήγησης υψηλής χωρητικότητας στο μπροστινό της πρόσωπο.Η κίνηση του διαδρόμου της κεφαλής ισχύος κατά μήκος του άξονα Χ διευκολύνεται από ένα ζευγάρι βίδες σφαίρας ακριβείας που τροφοδοτείται από ένα κινητήρα servoΗ κίνηση του γκάντρι επιτυγχάνεται μέσω της περιστροφής του καρυδιού της σφαίρας πάνω στην βίδα της σφαίρας.που ενεργοποιείται από τον ελεγκτή κινητήρα μέσω ζεύξης ακριβείας.

3Μετακινούμενη σέλα:

Η κινητή έλικα είναι κατασκευασμένη από σίδηρο χύτευσης με υψηλή ακρίβεια και είναι εξοπλισμένη με δύο γραμμικά πίνακα CNC υψηλής χωρητικότητας, ένα ζευγάρι στροφών σφαιρίδας,και πλανητικός μειωτής υψηλής ακρίβειας συνδεδεμένος με τον κινητήρα εφοδιασμούΕπιπλέον, η σέλα ενσωματώνει κύλινδρο ισορροπίας αερίου αζώτου, ο οποίος αντισταθμίζει το βάρος της κεφαλής ισχύος, μειώνοντας το φορτίο στην βίδα και παρατείνοντας τη διάρκεια ζωής της.Αυτό το σύστημα διευκολύνει την κίνηση Z-άξονα της κεφαλής ισχύος γεώτρησης, που επιτρέπει λειτουργίες όπως ταχεία προσέγγιση, τροφοδοσία εργασίας, γρήγορη ανάσυρση και ακριβής στάση.και λειτουργίες παύσης για τη βελτίωση της λειτουργικής αποτελεσματικότητας.

.

Αυτό το προηγμένο σύστημα γέφυρας CNC είναι ειδικά κατασκευασμένο για υψηλής απόδοσης γεωτρήσεις και σήμανση των κατασκευαστικών στοιχείων πλάκας και φύλλου.Έχει σχεδιαστεί με ακρίβεια για να εξασφαλίσει την ακριβή μηχανική επεξεργασία των πλακών-όπως τα εργασιακά κομμάτια και δομικά σύνολα, καθιστώντας το κατάλληλο για την επεξεργασία φλάντζων, δίσκων, δακτυλοειδών εξαρτημάτων, επίπεδων πλάκων και παρόμοιων ειδών.Μια θεμελιώδης λειτουργική απαίτηση είναι ότι το πάχος του εργασιακού τμήματος πρέπει να βρίσκεται εντός του καθορισμένου εύρους αποτελεσματικής επεξεργασίας της μηχανής..

Σε εγκαταστάσεις κατασκευής ατσάλινων δομών, ο εξοπλισμός αυτός εκτελεί γεωτρήσεις υψηλής ακρίβειας και άλεση σε δομικές πλάκες και εξαρτήματα σύνδεσης,παρέχοντας μια σταθερή βάση για την αξιόπιστη συναρμολόγηση των ατσάλινων πλαισίωνΣτον τομέα της αιολικής ενέργειας, προσφέρει προηγμένη, υψηλής ακρίβειας μηχανική επεξεργασία για πύργους αιολικών ανεμογεννητριών και φλάντζες, εξασφαλίζοντας ότι αυτά τα εξαρτήματα είναι σχεδιασμένα για να αντέχουν σε αυστηρές περιβαλλοντικές συνθήκες,συμπεριλαμβανομένων των ακραίων ανέμων και των διακυμάνσεων της θερμοκρασίαςΣτην κατασκευή γεφυρών, τα μηχανήματα χρησιμοποιούν δομές γεφυρών και στηρίγματα υποστήριξης, που επιτρέπουν τη δημιουργία ανθεκτικών,σταθερές συνδέσεις ικανές να αντέχουν σε δυναμικά φορτία καθ' όλη τη διάρκεια της παρατεταμένης ζωής της δομής.
