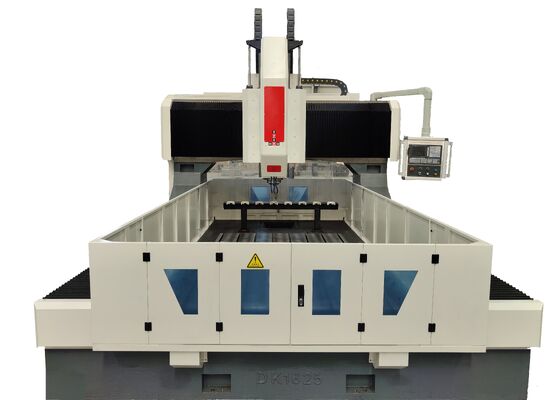

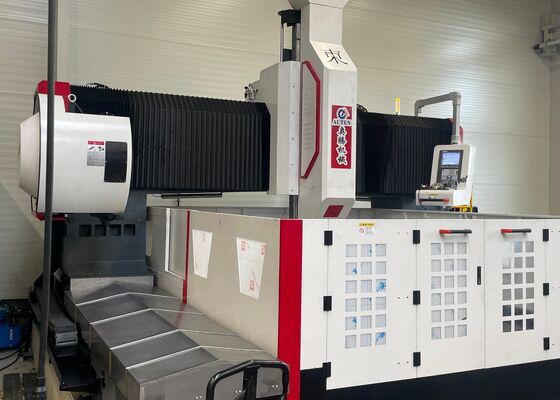

Μηχάνημα διάτρησης φρεζαρίσματος με τρύπημα τύπου CNC Gantry τύπου Split Type PHD2020

Μηχάνημα διάτρησης φρεζαρίσματος με τρύπημα τύπου CNC Gantry τύπου Split Type PHD2020

Εφαρμογή:

Η μηχανή γεώτρησης και φρεζαρίσματος τύπου CNC για χαλύβδινες πλάκες χρησιμοποιείται κυρίως για κατεργασία φύλλων σωλήνων, φλάντζες, ρουλεμάν, εναλλάκτες θερμότητας και άλλα εξαρτήματα σε βιομηχανίες όπως πετροχημικά, πυρηνική ενέργεια, αιολική ενέργεια, λέβητες και χαλύβδινες κατασκευές. Υποστηρίζει γεώτρηση υψηλής ταχύτητας χρησιμοποιώντας τρυπάνια καρβιδίου με εσωτερική ψύξη ή περιστροφικά τρυπάνια υψηλής ταχύτητας με εξωτερική ψύξη. Το μηχάνημα παρέχει μια ολοκληρωμένη σειρά λειτουργιών, συμπεριλαμβανομένης της διάτρησης, της λοξοτομής, του τρυπήματος, της φρεζαρίσματος και της διάνοιξης. Επιπλέον, μπορεί προαιρετικά να τοποθετηθεί με αυτόματη κεφαλή ορθής γωνίας για την εκτέλεση πλευρικών εργασιών διάτρησης, τρυπήματος και φρεζαρίσματος.

Προδιαγραφές:

Χαρακτηριστικά προϊόντος

1. Η μηχανή διάτρησης, φρεζαρίσματος και σήμανσης πλακών και φλάντζας αποτελείται από πολλά βασικά εξαρτήματα, όπως βάση, διαμήκης ολίσθηση, σκελετό, εγκάρσια ολίσθηση, κάθετη μονάδα τροφοδοσίας, άξονας διάτρησης και φρεζαρίσματος, τραπέζι εργασίας, σύστημα ψύξης, σύστημα αυτόματης αφαίρεσης τσιπ, σύστημα αυτόματης λίπανσης, πνευματικό σύστημα, ηλεκτρικό σύστημα και άλλα βασικά στοιχεία.

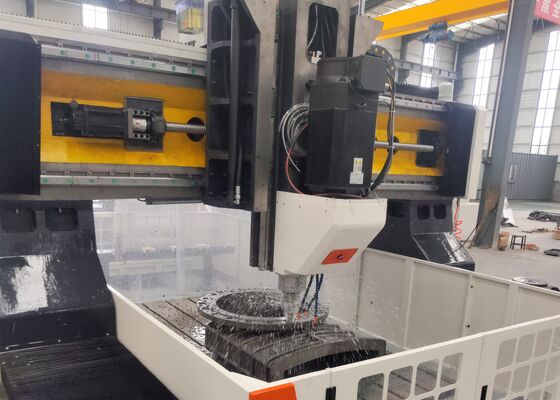

2. Η σερβοκατευθυνόμενη ολισθαίνουσα κεφαλή γεώτρησης της μηχανής κοπής χαλύβδινων πλακών CNC είναι ικανή να εκτελεί εργασίες διάτρησης, κοπής, τρυπήματος, λοξοτομής και φρεζαρίσματος με αυλάκωση. Μπορεί να λειτουργήσει είτε σε συντονισμό με άλλες μονάδες είτε ανεξάρτητα. Ο άξονας διάτρησης είναι εξοπλισμένος με έναν άξονα υψηλής ακρίβειας, κατασκευής Ταϊβάν (εσωτερική ψύξη) με κωνικότητα BT50 και διαθέτει μηχανισμό αυτόματης διάνοιξης πεταλούδας. Αυτός ο σχεδιασμός επιτρέπει βολικές αλλαγές εργαλείων μέσω μιας μπιέλας και συστήματος απελευθέρωσης εργαλείου υδραυλικού κυλίνδρου, επιτρέποντας τη γρήγορη εναλλαγή μεταξύ τρυπανιών και φρέζας.

3. Η μηχανή διάτρησης και σήμανσης είναι κατασκευασμένη με γραμμικούς οδηγούς υψηλής ακρίβειας, παρέχοντας ομαλή και ακριβή κίνηση. Ένας σερβοκινητήρας AC κινεί έναν σύγχρονο ιμάντα και ένα συγκρότημα σφαιρικής βίδας ακριβείας, εξασφαλίζοντας εξαιρετική ακρίβεια τοποθέτησης.

4. Ο σκελετός και η γέφυρα της μηχανής μεταλλικής πλάκας είναι κατασκευασμένα από χυτές ή συγκολλημένες πλάκες χάλυβα υψηλής ποιότητας. Αυτά τα εξαρτήματα υφίστανται ανόπτηση σε υψηλή θερμοκρασία πριν από τη μηχανική κατεργασία, που ακολουθείται από μια δευτερεύουσα διαδικασία ανόπτησης μετά το ημιτελικό τελείωμα για την ανακούφιση των εσωτερικών καταπονήσεων. Στη συνέχεια κατασκευάζονται με μηχανική ακρίβεια για να εξασφαλιστεί σταθερή ακρίβεια και δομική σταθερότητα.

Η μηχανή κοπής πλάκας CNC είναι ένα βιομηχανικό σύστημα υψηλής απόδοσης, προσεκτικά σχεδιασμένο για την ακριβή κατεργασία εξαρτημάτων και δομικών στοιχείων σε σχήμα πλάκας. Είναι ειδικά σχεδιασμένο για να χειρίζεται τεμάχια εργασίας όπως φλάντζες, δίσκους, δακτυλίους και επίπεδες πλάκες, υπό την προϋπόθεση ότι το πάχος του υλικού είναι εντός της καθορισμένης αποτελεσματικής ικανότητας κατεργασίας του μηχανήματος.

Στα εργαστήρια κατασκευής μεταλλικών κατασκευών, αυτή η μηχανή διάτρησης πλακών εκτελεί ακριβείς εργασίες διάτρησης και φρεζαρίσματος σε δομικές πλάκες και εξαρτήματα σύνδεσης, παρέχοντας μια αξιόπιστη βάση για τη σταθερή συναρμολόγηση χαλύβδινων πλαισίων. Στον τομέα της αιολικής ενέργειας, παρέχει μηχανική κατεργασία υψηλής ακρίβειας για πύργους και φλάντζες ανεμογεννητριών—μια ουσιαστική διαδικασία που διασφαλίζει ότι αυτά τα εξαρτήματα μπορούν να αντέξουν απαιτητικές περιβαλλοντικές συνθήκες, συμπεριλαμβανομένων των υψηλών ανέμων και των διακυμάνσεων της θερμοκρασίας. Σε έργα κατασκευής γεφυρών, το μηχάνημα επεξεργάζεται δοκούς και στηρίγματα γεφυρών, διευκολύνοντας τη δημιουργία σταθερών και ανθεκτικών συνδέσεων ικανών να αντέχουν δυναμικά φορτία καθ' όλη τη διάρκεια ζωής της γέφυρας.
