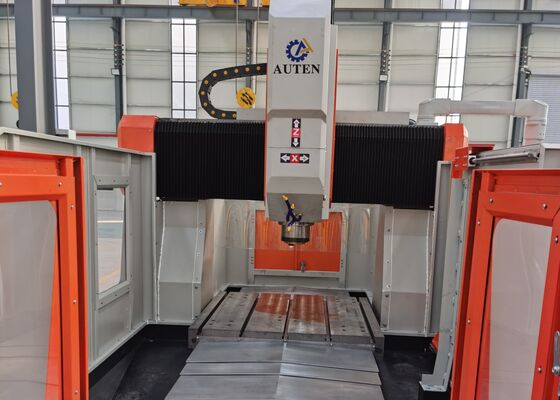

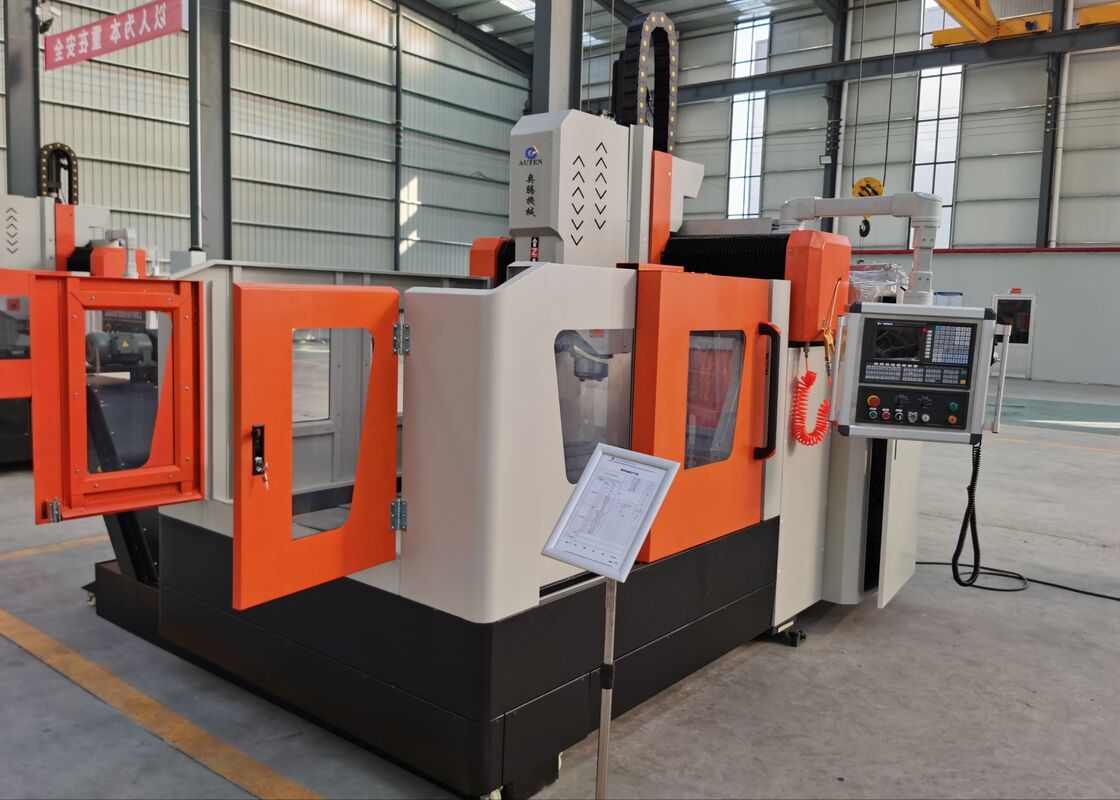

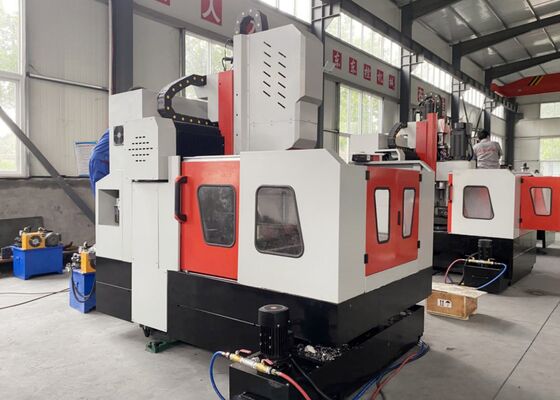

Μοντέλο PHD1010 Σταθερή επιφάνεια εργασίας Μηχανή τρύπανσης CNC
Εισαγωγή του προϊόντος:
Το μηχάνημα έχει σχεδιαστεί κυρίως για την τρύπαση πλακών φύλλων σωλήνων και φλάντζων, με διάμετρο τρύπας έως φ80 mm.και αλεύριΤο σύστημα ελέγχου CNC είναι διαισθητικό, διασφαλίζοντας την ευκολία λειτουργίας.
Διαμόρφωση προϊόντος:
| Σχήμα |
PHD1010 |
| Μέγεθος του εργασιακού τμήματος |
LxW (mm) |
1000x1000 |
| Διάμετρος T-slot του Workbench (mm) |
28 |
| Κεφαλή ισχύος γεώτρησης |
Τι ώρα; |
1 |
| Σπονδυλικός σπινθήρας |
BT2ορισμός |
| Μέγιστη διάμετρος γεώτρησης (mm) |
Φ50 |
| Μέγιστο πάχος (mm) |
≤ 180 |
| Διάμετρος απόσβεσης |
M3-M20 |
| Ταχύτητα σπινθήρα (r/min) |
30~3000 |
| Δύναμη κινητήρα στρογγυλοβομβίδας σερβοβομβίδας (kW) |
11 |
| Πλευρική κίνηση της κεφαλής ισχύος (άξονας Χ) |
Μέγιστη οριζόντια στροφή (mm) |
1000 |
| Ταχύτητα πλευρικής κίνησης (r/min) |
0 ~ 8 |
| Δύναμη κινητήρα σερβοκινητήρα για πλευρική κίνηση (kW) |
2.4 |
| Η διαμήκη κίνηση του γάντρια (άξονας Y) |
Μέγιστη στροφή τροφοδοσίας (mm) |
1000 |
| Ταχύτητα κίνησης τροφής (m/min) |
0 ~ 8 |
| Δύναμη τροφοδοτικού σερβοκινητήρα (kW) |
2.4 |
| Βιότοπη κίνηση τροφοδοσίας (άξονας Z) |
Μέγιστη στροφή (mm) |
400 |
| Ταχύτητα κίνησης (m/min) |
0 ~ 8 |
| Δύναμη κινητήρα σερβοκινητήρα (kW) |
2.4 |
| Ακριβότητα θέσης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,02/1000 |
| Ακριβότητα επαναλαμβανόμενης τοποθέτησης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,01/1000 |
| Ηλεκτρικό σύστημα |
Σύστημα CNC |
FAGOR/ KND/ GSK |
| Ανταλλακτικός εργαλείων |
Τύπος δίσκου (προαιρετικός) |
24 θέσεις εργαλείων |
| Συνολικό μέγεθος |
LxWxH (m) |
3.2x2.2x2.2 |
Χαρακτηριστικά του προϊόντος
1Το πλαίσιο της μηχανής και η διασταυρούμενη δέσμη κατασκευάζονται από συγκολλημένες δομές χάλυβα και υποβάλλονται σε ολοκληρωμένη θερμική επεξεργασία γήρανσης για να εξασφαλιστεί υψηλή ακρίβεια.Και το κρέας είναι κατασκευασμένο από χυτοσίδηρο., παρέχοντας αυξημένη αντοχή και δομική σταθερότητα.
2Το διπλό σύστημα servo drive και στις δύο πλευρές του άξονα X εξασφαλίζει ακριβή και συγχρονισμένη κίνηση της θύρας, διατηρώντας εξαιρετική τετραγωνικότητα μεταξύ των άξονων Y και X.
3Το τραπέζι εργασίας είναι κατασκευασμένο από χυτοσίδηρο, εξασφαλίζοντας σταθερή και αξιόπιστη απόδοση.
4Ο σπινδύλος γεώτρησης είναι άκαμπτος, υψηλής ακρίβειας τύπου BT40, εξοπλισμένος με εσωτερικό σύστημα ψύξης για αποτελεσματική λειτουργία και βολική αλλαγή εργαλείων.Το σπινδύλιο λειτουργεί σε ταχύτητες που κυμαίνονται από 30 έως 3000 στροφές ανά λεπτό.
5Δύο συστήματα απομάκρυνσης απορριμμάτων τύπου αλυσίδας πλάκας είναι εγκατεστημένα στις δύο πλευρές του τραπεζιού εργασίας.
6Το μηχάνημα είναι εξοπλισμένο με διπλά συστήματα ψύξης, εσωτερικά και εξωτερικά, τα οποία παρέχουν επαρκή πίεση και ροή.Επίσης ενσωματώνει συσκευές παρακολούθησης του επιπέδου ψυκτικού υγρού για τη διασφάλιση της ορθής λίπανσης και ψύξης των εργαλείων γεώτρησης.
7Το μηχάνημα διαθέτει αυτόματο σύστημα λίπανσης που παρέχει σταθερή και αξιόπιστη λίπανση σε κρίσιμα κινούμενα στοιχεία, συμπεριλαμβανομένων των σιδηροδρόμων καθοδήγησης, των στροφών σφαιρίδων και των ρουλετών,με αποτέλεσμα να παρατείνεται η διάρκεια ζωής αυτών των βασικών εξαρτημάτων.
8Το σύστημα ελέγχου CNC είναι το μοντέλο 828D, παρέχοντας ολοκληρωμένη λειτουργικότητα, αυτόματο προγραμματισμό CAD-CAM, διαισθητική λειτουργία, καθώς και αυτόματες ειδοποιήσεις και αντιστάθμιση σφαλμάτων.
9Το μηχάνημα ενσωματώνει κρίσιμα εξαρτήματα που προέρχονται από παγκοσμίως αναγνωρισμένα εμπορικά σήματα, συμπεριλαμβανομένων των γραμμικών τροχών καθοδήγησης κυλίνδρων, στροφών μπάλας, κινητήρων και οδηγών, το σπινδάλιο, το σύστημα ελέγχου CNC,υδραυλικές αντλίεςΑυτό εξασφαλίζει εξαιρετική αξιοπιστία και σταθερή λειτουργική απόδοση.
Το μηχάνημα κοπής πλακών με διάδρομο CNC είναι ένα ανθεκτικό βιομηχανικό σύστημα, το οποίο έχει σχεδιαστεί προσεκτικά για την ακριβή μηχανική επεξεργασία συστατικών με σχήμα πλάκας και δομικών στοιχείων.Είναι ειδικά διαμορφωμένο για να χειρίζεται αντικείμενα εργασίας όπως φλάντζες, δίσκοι, δαχτυλίδια και επίπεδες πλάκες, υπό την προϋπόθεση ότι το πάχος του υλικού βρίσκεται εντός του οριζόμενου αποτελεσματικού εύρους επεξεργασίας της μηχανής.
Σε εγκαταστάσεις παραγωγής χάλυβα, η μηχανή αυτή εκτελεί ακριβείς επεξεργασίες γεώτρησης και άλεσης σε δομικές πλάκες και στοιχεία σύνδεσης.παρέχοντας αξιόπιστη βάση για την συναρμολόγηση ανθεκτικών ατσάλινων πλαισίων- στην αιολική βιομηχανία, παρέχει επεξεργασίες υψηλής ακρίβειας για πύργους ανεμογεννητριών και φλάντζες, κρίσιμες διαδικασίες που διασφαλίζουν ότι αυτά τα εξαρτήματα μπορούν να αντέξουν σκληρές περιβαλλοντικές συνθήκες,συμπεριλαμβανομένων των ισχυρών ανέμων και των διακυμάνσεων της θερμοκρασίαςΣτις εφαρμογές κατασκευής γεφυρών, το μηχάνημα επεξεργάζεται τις δομές και τα υποστηρίγματα των γεφυρών,διευκόλυνση της δημιουργίας σταθερών και ανθεκτικών συνδέσεων ικανών να αντέχουν σε δυναμικά φορτία καθ' όλη τη διάρκεια ζωής της γέφυρας.
