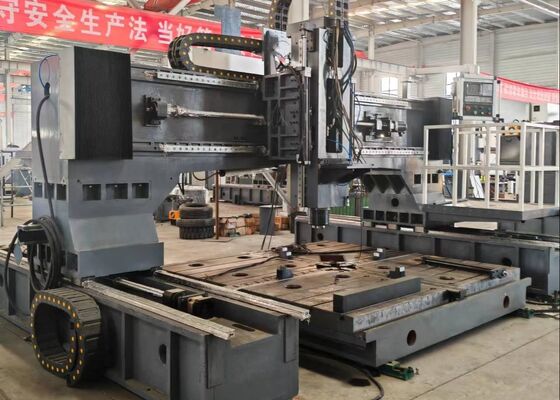

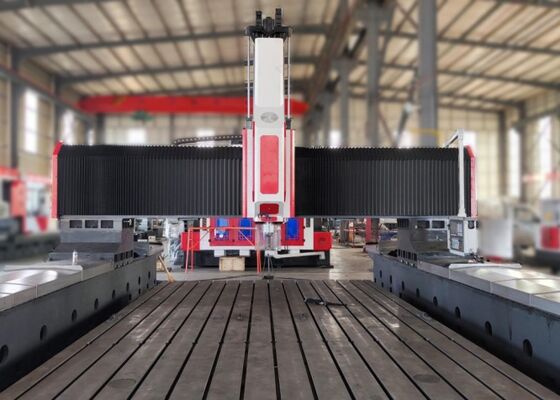

Μηχανή αλεξίπτωσης CNC με κινητή μηχανή τρυπήματος τύπου γκάντρας μοντέλου PHD4080 που χρησιμοποιείται για ανταλλακτήρα θερμότητας
Εισαγωγή του προϊόντος:
Ο εξοπλισμός αυτός είναι κινητή μηχανή CNC υψηλής ταχύτητας για τρυπήματα και φρερίσματα, ειδικά σχεδιασμένη για τρυπήματα, χτυπήματα και φρερίσματα σε χαλυβουργικές πλάκες, φλάντζες, ανταλλακτές θερμότητας,Τύπου φύλλαΤο σύστημα χρησιμοποιεί τεχνολογία υψηλής ταχύτητας γεώτρησης καρβιδίου με εσωτερική παροχή ψυκτικού και είναι εξοπλισμένο με πλατφόρμα ελέγχου λεωφορείου KND ή CNC.Προσφέρει φιλική προς τον χρήστη λειτουργία, ένα υψηλό επίπεδο αυτοματοποίησης, ανώτερη ακρίβεια επεξεργασίας και εξαιρετική ευελιξία για μικρές και μεσαίες παραγωγικές ποσότητες που περιλαμβάνουν μια μεγάλη ποικιλία εργαστηρίων.
Διαμόρφωση προϊόντος:
| Σχήμα |
PHD4080 |
| Μέγεθος του εργασιακού τμήματος |
LxW (mm) |
4000x8000 |
| Διάμετρος T-slot του Workbench (mm) |
28 |
| Κεφαλή ισχύος γεώτρησης |
Τι ώρα; |
1 ή 2 |
| Σπονδυλικός σπινθήρας |
BT1 χημικό προϊόν |
| Μέγιστη διάμετρος γεώτρησης (mm) |
Φ90 |
| Μέγιστο πάχος (mm) |
≤ 300 |
| Διάμετρος απόσβεσης |
M3-M36 |
| Ταχύτητα σπινθήρα (r/min) |
30~3000 |
| Δύναμη κινητήρα στρογγυλοβομβίδας σερβοβομβίδας (kW) |
22/30/37 |
| Πλευρική κίνηση της κεφαλής ισχύος (άξονας Χ) |
Μέγιστη οριζόντια στροφή (mm) |
4000 |
| Ταχύτητα πλευρικής κίνησης (r/min) |
0 ~ 6 |
| Δύναμη κινητήρα σερβοκινητήρα για πλευρική κίνηση (kW) |
3.6 |
| Η διαμήκη κίνηση του γάντρια (άξονας Y) |
Μέγιστη στροφή τροφοδοσίας (mm) |
8000 |
| Ταχύτητα κίνησης τροφής (m/min) |
0 ~ 6 |
| Δύναμη τροφοδοτικού σερβοκινητήρα (kW) |
3.6/5.5 |
| Βιότοπη κίνηση τροφοδοσίας (άξονας Z) |
Μέγιστη στροφή (mm) |
1400 |
| Ταχύτητα κίνησης (m/min) |
0 ~ 4 |
| Δύναμη κινητήρα σερβοκινητήρα (kW) |
3.6 |
| Ακριβότητα θέσης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,015/1000 |
| Ακριβότητα επαναλαμβανόμενης τοποθέτησης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,01/1000 |
| Ηλεκτρικό σύστημα |
Σύστημα CNC |
FAGOR/ KND/ GSK |
| Ανταλλακτικός εργαλείων |
Τύπος δίσκου (προαιρετικός) |
24 θέσεις εργαλείων |
| Συνολικό μέγεθος |
LxWxH (m) |
13x6,9x6.2 |
Χαρακτηριστικά του προϊόντος
1Το μηχάνημα αποτελείται κυρίως από ένα κρεβάτι μηχανής, ένα τραπέζι εργασίας, ένα κινούμενο γάντιο, μια κατακόρυφη κεφαλή τρυπών και φρεναρισμού τύπου ram, ένα υδραυλικό σύστημα, ένα πνευματικό σύστημα, ένα σύστημα ψύξης,κεντρικό σύστημα λίπανσης, ηλεκτρικό σύστημα ελέγχου, και αυτόματο σύστημα μεταφοράς τσιπ.
2Το τραπέζι εργασίας και η θύρα είναι σχεδιασμένα ως ανεξάρτητες δομικές μονάδες, με την θύρα να ταξιδεύει κατά μήκος διπλών βάσεων μηχανών.λειτουργική σταθερότητα, ακρίβεια τοποθέτησης και ικανότητα μεταφοράς φορτίου.
3Το τραπέζι εργασίας κατασκευάζεται από υψηλής ποιότητας γκρι χυτοσίδηρο, παρέχοντας εξαιρετική δομική αντοχή, αντοχή στην φθορά και μακροχρόνια λειτουργική αντοχή.
Το κρεβάτι της μηχανής και το τραπέζι εργασίας είναι κατασκευασμένα από υψηλής αντοχής χυτοσίδηρο HT300 γκρίζου χρώματος και υποβάλλονται σε διπλή επεξεργασία θέρμανσης με ελάφρυνση των πιέσεων.Για την ελαχιστοποίηση του συντονισμού δονήσεων κατά τη διάρκεια των εργασιών γεώτρησης και την παράταση της ζωής των εργαλείων κοπής καρβιδίων, το μηχάνημα υιοθετεί διαχωρισμένο σχεδιασμό δομής κρεβατιού και τραπεζού εργασίας, εξασφαλίζοντας ανώτερη δυναμική απόδοση και ακρίβεια μηχανικής.
1Το ενσωματωμένο αυτόματο σύστημα εκκένωσης τσιπ και ανακύκλωσης ψυκτικού υγρού ελαχιστοποιεί αποτελεσματικά τον μη παραγωγικό χρόνο, μειώνοντας παράλληλα τον φόρτο εργασίας του χειριστή.Η συνήθης λειτουργία απαιτεί μόνο το φορτίο του εργασιακού αντικειμένου, εκφόρτωση και αντικατάσταση εργαλείων.
2Το μηχάνημα είναι εξοπλισμένο με ένα σπιντέλο ακριβείας BT50 κατασκευασμένο στην Ταϊβάν, που διαθέτει εσωτερική λειτουργία ψύξης και συμβατότητα με εργαλεία τρυπήματος καρβιδίου.Ένας ατμοσφαιρικός κύλινδρος αλλαγής εργαλείων επιτρέπει την ταχεία και βολική αντικατάσταση εργαλείωνΟ υψηλής ισχύος κινητήρας σφινδέλου τροφοδοτείται από ένα σύστημα συγχρονισμένης ζώνης μετάδοσης με ελεγχόμενο από σέρβο, παρέχοντας ευρύ εύρος ταχυτήτων, σταθερή ροπή και εξαιρετικές επιδόσεις μηχανικής.
3Αυτή η μηχανή τρυπήματος και φρένασης CNC έχει αναπτυχθεί ειδικά σύμφωνα με τα χαρακτηριστικά και τις απαιτήσεις ακρίβειας των βιομηχανικών εργαστηρίων.Η συμπαγή και ευέλικτη δομική του κατασκευή εξασφαλίζει τη βέλτιστη απόδοση της μηχανικήςΕίτε επεξεργάζεται κυκλικά μοτίβα τρύπας είτε γραμμικές ρυθμίσεις τρύπων, το σύστημα παρέχει ακριβή και αποτελεσματικά αποτελέσματα μηχανικής,παρέχοντας μια εξαιρετικά οικονομική και παραγωγική λύση παραγωγής.

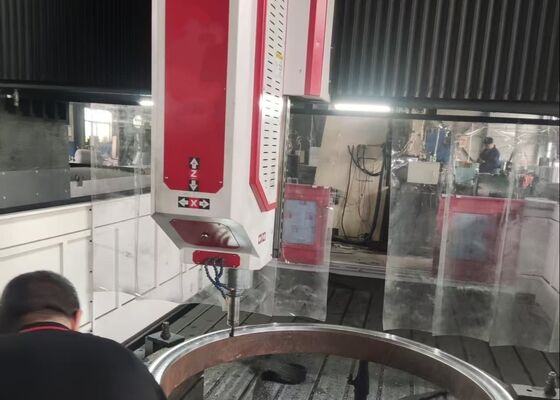

Το μηχάνημα τρυπήματος και φρένασης πλακών με διάδρομο CNC είναι ένα βαρύ βιομηχανικό σύστημα επεξεργασίας που έχει σχεδιαστεί για επεξεργασία υψηλής ακρίβειας συστατικών και δομικών στοιχείων τύπου πλάκας.Είναι ιδιαίτερα κατάλληλο για την επεξεργασία φλάντζων, δίσκοι, δαχτυλίδια, επίπεδες πλάκες και παρόμοια εργασιακά κομμάτια, υπό την προϋπόθεση ότι το πάχος του υλικού δεν υπερβαίνει την καθορισμένη ικανότητα επεξεργασίας της μηχανής.
Σε εγκαταστάσεις κατασκευής ατσάλινων δομών, το μηχάνημα αυτό εκτελεί επεξεργασίες τρυπήματος και φρέσκωσης ακριβείας σε δομικές πλάκες και εξαρτήματα σύνδεσης,που παρέχει αξιόπιστη βάση για την συναρμολόγηση ατσάλινων πλαισίωνΣτο πλαίσιο της βιομηχανίας αιολικής ενέργειας, παρέχει επεξεργασία υψηλής ακρίβειας πύργων ανεμογεννητριών και εξαρτημάτων φλάντζας,διασφάλιση αξιόπιστης δομικής απόδοσης υπό απαιτητικές περιβαλλοντικές συνθήκεςΣε εφαρμογές μηχανικής γεφυρών, ο εξοπλισμός χρησιμοποιείται για την επεξεργασία δομών γεφυρών, πλακών σύνδεσης και δομών στήριξης,δημιουργία ανθεκτικών και αξιόπιστων αρθρώσεων ικανών να αντέχουν σε συνθήκες δυναμικού φόρτωσης καθ' όλη τη διάρκεια ζωής της γέφυρας.
