Εξοπλισμένο με 3 σπιντέλες Cnc H Beam Drilling Sawing Machine για τη βιομηχανία χάλυβα δομή
Βιομηχανία εφαρμογής:
Το εργαλείο αυτό είναι ειδικά σχεδιασμένο για εφαρμογές γεωτρήσεις ακριβείας σε χαλυβουργικά προφίλ H-section.παρέχει εξαιρετική ακρίβεια μηχανικής επεξεργασίαςΩς ένα κρίσιμο κομμάτι εξοπλισμού στη βιομηχανία κατασκευής δομικών χάλυβαχρησιμοποιείται ευρέως στην κατασκευή κτιρίων, κατασκευή γεφυρών, παραγωγή πύργων μεταφοράς ενέργειας, κατασκευή πλαισίων πλέγματος και άλλοι συναφείς τομείς επεξεργασίας χάλυβα.
Προδιαγραφές:
| Σχήμα |
BHD700/3 |
| H Περιοχή πλάτους δέσμης (mm) |
100~700 |
| H Περιοχή ύψους δέσμης (mm) |
100 ~ 500 |
| Περιοχή πλάτους καναλιού από χάλυβα (mm) |
100~700 |
| Περιοχή ύψους χάλυβα διαύλου (mm) |
100~250 |
| Μέγιστο πάχος του εργασιακού υλικού (mm) |
40 |
| Μέγιστο μήκος του εργασιακού τμήματος (m) |
12 ή 15 (προαιρετικά) |
| Δείκτης τρυπανίου qty. |
Συνολικά 3 σπιντέλα, ένα σπιντέλο στην άνω μονάδα, αριστερή πλευρά και δεξιά πλευρά αντίστοιχα |
| Στρίφτης τρύπας σπινθήρα |
BT2ορισμός |
| Μέγιστη διάμετρος γεώτρησης (mm) |
40 |
| Δύναμη κινητήρα σπινθήρα (kW) |
Ασφάλεια, 1/15 |
| Ταχύτητα σπινθήρα (r/min) |
100~3000 |
| Ταχύτητα τροφοδοσίας σπινθήρα (m/min) |
0 ~ 10 |
| Ταχύτητα τροφοδοσίας στον άξονα Χ (m/min) |
0 ~ 20 |
| Ποσότητα του μαγαζιού εργαλείου |
3 |
| Τύπος και χωρητικότητα του περιοδικού εργαλείων |
Τύπος γραμμής, 3x4 (προαιρετικό) |
| Μονάδα σήμανσης (προαιρετική) |
Τύπος δίσκου, 36 χαρακτήρες, μέγεθος χαρακτήρα Φ10mm |
| Σύστημα CNC |
Γερμανικά, Ιαπωνία, Κίνα |
| Μέθοδος ψύξης |
Ψύξη με ψεκασμό, εσωτερική ψύξη + εξωτερική ψύξη |
| Συνολικό μέγεθος μηχανής (μ) |
Περίπου 33x5,5x3.5 |
| Συνολική ισχύς(kW) |
Περίπου 55. |
| Οι παραπάνω παραμέτροι μπορούν να προσαρμόζονται και να αλλάζουν σύμφωνα με τις ειδικές απαιτήσεις του πελάτη. |
Συστατικά της γραμμής μηχανής γεώτρησης CNC

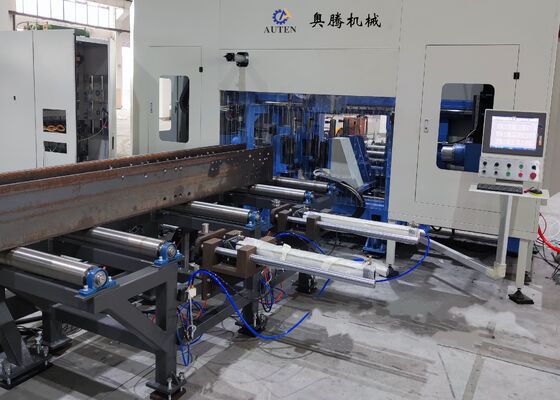

Η γραμμή παραγωγής γεώτρησης CNC αποτελείται κυρίως από κύριο πλαίσιο μηχανής, σύστημα τροφοδοσίας υλικού CNC, μεταφορέα εκφόρτωσης, μονάδα ψύξης, υδραυλικό σύστημα, πνευματικό σύστημα, σύστημα λίπανσης,Το εξοπλισμό υιοθετεί σταθερή δομή σε συνδυασμό με κινητό μηχανισμό υποστήριξης του εργασιακού τμήματος.Αυτή η προηγμένη διαμόρφωση επιτρέπει τρισδιάστατες εργασίες γεώτρησης και πλήρως αυτοματοποιημένες διαδικασίες παραγωγής, εξασφαλίζοντας σταθερή απόδοση, υψηλή παραγωγικότητα και συνεχή αποτελεσματικότητα παραγωγής.
1Κεντρικό σώμα μηχανής
Η κύρια μηχανική συναρμολόγηση αποτελείται από βάση μηχανής, πλαίσιο κρεβατιού, κινητό τραπέζι διαδρόμου, μονάδα κεφαλής σπινδέλου, άνω μηχανισμό συμπίεσης, συσκευή πλευρικής συμπίεσης και γραμμικό περιοδικό εργαλείων.Το κρεβάτι της μηχανής έχει σχεδιαστεί με ανώτερη ακαμψία και δομική αντοχή, επιτρέποντάς του να απορροφά αποτελεσματικά τις μηχανικές δυνάμεις και τις δονήσεις που παράγονται κατά τη διάρκεια των εργασιών γεώτρησης υψηλής ταχύτητας.συνέπεια της μηχανικής επεξεργασίας, και αξιόπιστες λειτουργικές επιδόσεις.
2Σύστημα ψύξης
Τα εργαλεία γεώτρησης ψύνονται μέσω ενός προηγμένου συστήματος λιπαντικής και ψύξης με αερολύματα, το οποίο συνδυάζει συμπιεσμένο αέρα με υγρό ψύξης.μειώνει τα λειτουργικά έξοδαΟ ευέλικτος πύργος ψύξης που τοποθετείται στην κεφαλή του σπινδέλου επιτρέπει την εύκολη ρύθμιση της κατεύθυνσης ψεκασμού.διασφάλιση συνεχούς και αποτελεσματικής ψύξης καθ' όλη τη διάρκεια του κύκλου γεώτρησης.
3Σύστημα λίπανσης
Το σύστημα λίπανσης ενσωματώνει συνδυασμό λειτουργιών κεντρικής αυτόματης λίπανσης και χειροκίνητης λίπανσης.Η κεντρική μονάδα λίπανσης παρέχει ακριβή και συνεπή λίπανση σε καθορισμένους γραμμικούς οδηγούς και στροφές μπάλαςΑυτή η διάταξη εξασφαλίζει την αξιόπιστη λειτουργία του μηχανήματος, μειώνει τις απαιτήσεις συντήρησης και διευρύνει τη διάρκεια ζωής του εξοπλισμού.

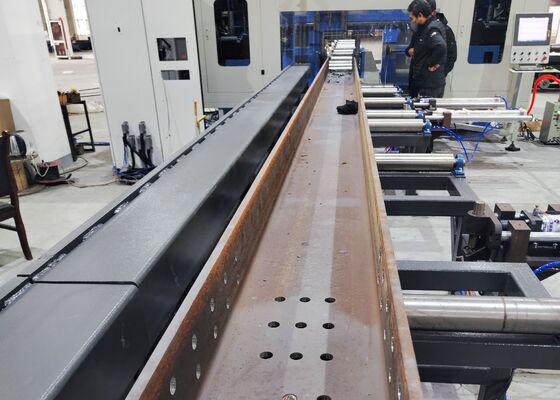

Αυτό το εργαλείο μηχανής είναι ειδικά κατασκευασμένο για τη γεώτρηση, το χτύπημα και τις εργασίες σήμανσης σε δομικές δομές από χάλυβα.Είναι ικανό να επεξεργάζεται κομμάτια εργασίας με διαφορετικές διαστάσεις και προδιαγραφές, διατηρώντας παράλληλα εξαιρετική ακρίβεια και παραγωγικότητα σε όλη τη διαδικασία μηχανικήςΚατά τη διάρκεια των επιδείξεων εξοπλισμού, τα πρότυπα δείγματα δέσμης H με διαφορετικά πλάτη φλάντζας και πάχους ιστού, μαζί με δείγματα χάλυβα διαύλου διαφόρων μεγεθών,χρησιμοποιούνται συνήθως για να παρουσιάσουν τις δυνατότητες μηχανικήςΑυτά τα εργαλεία επίδειξης παρουσιάζουν σαφώς ακριβή τοποθέτηση τρυπών, υψηλής ποιότητας σχηματισμό νήματος και ξεχωριστά αποτελέσματα σήμανσης, που επικυρώνουν πλήρως την εξαιρετική ακρίβεια της μηχανής.αξιοπιστία, και απόδοσης υπό πρακτικές συνθήκες παραγωγής.
Η υψηλής ταχύτητας CNC H-Beam Drilling Machine χρησιμοποιείται ευρέως σε εγκαταστάσεις κατασκευής χάλυβα και έργα κατασκευής γεφυρών.εκτελεί γεωτρήσεις υψηλής ακρίβειας σε δομικές δομές και συγκροτήματα στήριξης με δομές H, παρέχοντας μια αξιόπιστη βάση για ακριβή κατασκευή και εγκατάσταση.βελτίωση της δομικής ακεραιότητας και διασφάλιση της μακροπρόθεσμης αντοχήςΜε την ανώτερη παραγωγικότητά του, την ακρίβεια της μηχανικής και την αξιόπιστη λειτουργία του, ο εξοπλισμός παρέχει απαραίτητη υποστήριξη παραγωγής για μεγάλα έργα υποδομής.συμβολή στην αποτελεσματική εκτέλεση του έργου και την έγκαιρη ολοκλήρωσή του.
