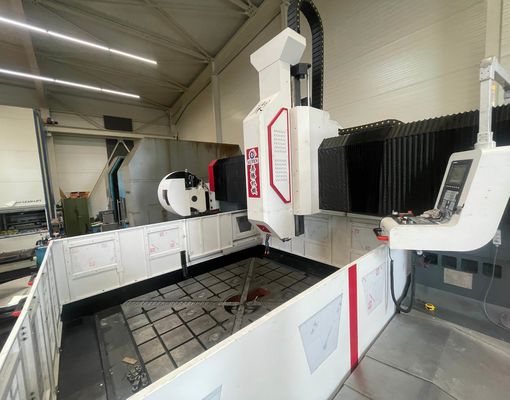

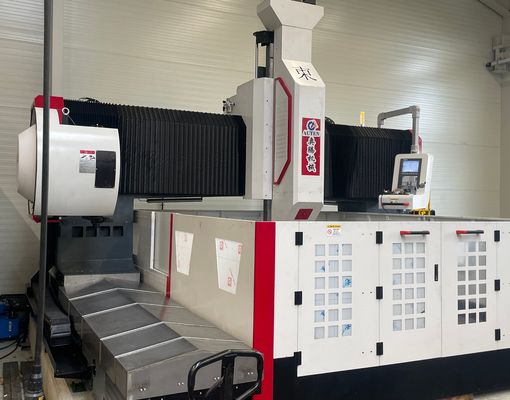

Μοντέλο PHD3030 Μηχανή τρυπήματος πλάκας CNC υψηλής ταχύτητας για πλάκες και φύλλα σωλήνων
Εφαρμογή:
Κατάλληλο για γεωτρήσεις, διακοσμήσεις, χτυπήματα και φρένα σε εργασιακά κομμάτια τύπου πλάκας και δομικά κατασκευαστικά στοιχεία από χάλυβα.
Το μηχάνημα είναι ειδικά σχεδιασμένο για επεξεργασία υψηλής απόδοσης φλάντζων, δίσκων, δακτυλίων, φύλλων σωλήνων και εξαρτημάτων πλάκας εντός της καθορισμένης ικανότητας επεξεργασίας.Είναι σε θέση να παράγει τόσο μέσα από τρύπες και τυφλές τρύπες σε μονό υλικό, καθώς και σύνθετα κομμάτια εργασίαςΟ εξοπλισμός είναι εξοπλισμένος με ένα πλήρως ελεγχόμενο από CNC σύστημα επεξεργασίας, παρέχει διαισθητική λειτουργία, υψηλή αυτοματοποίηση, εξαιρετική ακρίβεια επεξεργασίας και εξαιρετική ευελιξία τόσο για υψηλό μείγμα, όσο και για υψηλό μέγεθος.μικρής παραγωγής και εφαρμογές παραγωγής μεγάλης κλίμακας.
Προδιαγραφές:
| Σχήμα |
PHD3030 |
| Μέγεθος του εργασιακού τμήματος |
LxW (mm) |
3000x3000 |
| Διάμετρος T-slot του Workbench (mm) |
28 |
| Κεφαλή ισχύος γεώτρησης |
Τι ώρα; |
1 ή 2 |
| Σπονδυλικός σπινθήρας |
BT1 χημικό προϊόν |
| Μέγιστη διάμετρος γεώτρησης (mm) |
Φ90 |
| Μέγιστο πάχος (mm) |
≤ 300 |
| Διάμετρος απόσβεσης |
M3-M36 |
| Ταχύτητα σπινθήρα (r/min) |
30~3000 |
| Δύναμη κινητήρα στρογγυλοβομβίδας σερβοβομβίδας (kW) |
22/30/37 |
| Πλευρική κίνηση της κεφαλής ισχύος (άξονας Χ) |
Μέγιστη οριζόντια στροφή (mm) |
3000 |
| Ταχύτητα πλευρικής κίνησης (r/min) |
0 ~ 8 |
| Δύναμη κινητήρα σερβοκινητήρα για πλευρική κίνηση (kW) |
3.6 |
| Η διαμήκη κίνηση του γάντρια (άξονας Y) |
Μέγιστη στροφή τροφοδοσίας (mm) |
3000 |
| Ταχύτητα κίνησης τροφής (m/min) |
0 ~ 8 |
| Δύναμη τροφοδοτικού σερβοκινητήρα (kW) |
3.6 |
| Βιότοπη κίνηση τροφοδοσίας (άξονας Z) |
Μέγιστη στροφή (mm) |
1000 |
| Ταχύτητα κίνησης (m/min) |
0 ~ 8 |
| Δύναμη κινητήρα σερβοκινητήρα (kW) |
3.6 |
| Ακριβότητα θέσης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,015/1000 |
| Ακριβότητα επαναλαμβανόμενης τοποθέτησης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,01/1000 |
| Ηλεκτρικό σύστημα |
Σύστημα CNC |
FAGOR/ KND/ GSK |
| Ανταλλακτικός εργαλείων |
Τύπος δίσκου (προαιρετικός) |
24 θέσεις εργαλείων |
| Συνολικό μέγεθος |
LxWxH (m) |
6.6x4.9x2.9 |
Δομή μηχανής:
Το μηχάνημα υιοθετεί μια ανθεκτική κατασκευή κρεβατιού χυτοσίδηρου, που αποτελείται κυρίως από ένα τραπέζι εργασίας, μετακινούμενο γκαράζ, κινητή σέλα διαδρόμου, κεφαλή γεώτρησης και άλεσης, αυτόματο σύστημα λίπανσης,προστατευτικό περίβλημαΤο μηχάνημα χρησιμοποιεί ακριβή γραμμικά καθοδήγητα κυλίνδρων για υποστήριξη και καθοδήγηση,Συνεργαζόμενα με συστήματα μεταφοράς με στροφή σφαίρας υψηλής ακρίβειας, εξασφαλίζοντας ανώτερη ακρίβεια τοποθέτησης και εξαιρετική επαναληψιμότητα καθ' όλη τη διάρκεια της επεξεργασίας.
1Δουλειό:
The worktable is manufactured from premium-grade gray cast iron (HT250) and undergoes secondary stress-relief heat treatment followed by precision machining to ensure excellent metallurgical integrity and long-term dimensional stabilityΗ δομή της χυθείσας επιφάνειας εργασίας παρέχει εξαιρετική ακαμψία και αντοχή φορτίου για απαιτητικές εφαρμογές μηχανικής.

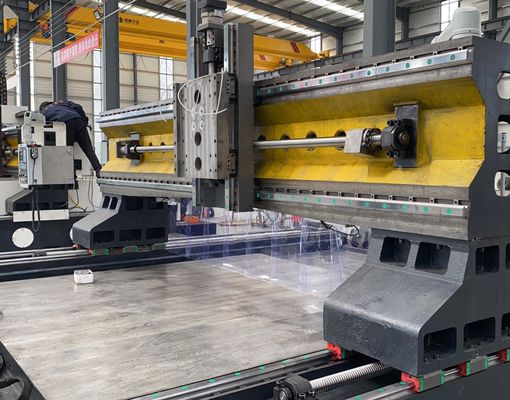

2- Κινούμενο Πύργο:
Η θύρα μεταφοράς κατασκευάζεται από υψηλής ποιότητας γκρι χυτοσίδηρο (HT250), παρέχοντας εξαιρετική δομική ακαμψία και αντοχή σε δονήσεις.Το μπροστινό τμήμα της θύρας είναι εξοπλισμένο με δύο εξαιρετικά βαρέα γραμμικά κυλιόμενα οδούς καθοδήγησης, ένα συγκρότημα κυλινδρικών βιδών ακριβείας και ένα σύστημα servo drive υψηλών επιδόσεων, που σχηματίζουν τον μηχανισμό κίνησης του άξονα Y του μηχανήματος.Η κεφαλή δύναμης τρυπήματος και άλεσης είναι τοποθετημένη απευθείας στο κινούμενο φορτηγό διαδρόμουΗ μετακίνηση του γάντρου επιτυγχάνεται μέσω μεταφοράς στροφιάς σφαίρας με κινητήρα σερβο με σύνδεση ακριβείας, εξασφαλίζοντας ομαλή κίνηση, υψηλή ακρίβεια τοποθέτησης και αξιόπιστη απόδοση μηχανικής.
Το μηχάνημα έχει αναπτυχθεί ειδικά για την υψηλής παραγωγικότητας γεώτρηση φλάντζων, δίσκων, δακτυλίων, φύλλων σωλήνων και τεμαχίων εντός της αποτελεσματικής ικανότητας επεξεργασίας.Είναι ικανό να επεξεργάζεται τόσο τις τρύπες όσο και τις τυφλές τρύπες σε μονοϋλικά και σύνθετα εργαλείαΗ πλήρως ελεγχόμενη με CNC διαδικασία μηχανικής παρέχει βολική λειτουργία, υψηλό επίπεδο αυτοματοποίησης, εξαιρετική ακρίβεια μηχανικής και εξαιρετική ευελιξία παραγωγής.το οποίο το καθιστά κατάλληλο τόσο για διαφοροποιημένη παραγωγή όσο και για βιομηχανική παραγωγή μεγάλου όγκου.
Τα εργαλεία επίδειξης αυτά αντιπροσωπεύουν ένα ευρύ φάσμα τυποποιημένων προδιαγραφών και τυπικών εφαρμογών μηχανικής.Επιτρέπει στους πελάτες και το τεχνικό προσωπικό να αξιολογούν άμεσα την ποιότητα της μηχανικής, διαμετρική ακρίβεια και επιφάνεια, παρέχοντας μια πρακτική αναφορά για την αξιολόγηση της ικανότητας επεξεργασίας της μηχανής, λειτουργική απόδοση,και καταλληλότητα για ειδικές απαιτήσεις κατασκευής.
