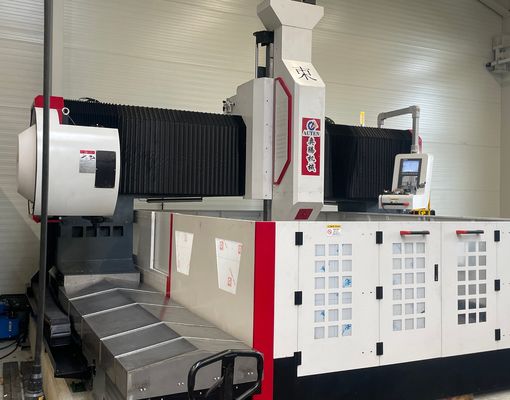

2000x2000mm Μέγεθος του εργασιακού μεριδίου Μηχανή τρυπήματος CNC υψηλής ταχύτητας για πλάκες και φύλλα σωλήνων
Εφαρμογή:
Το μηχάνημα τρύπησης και φρέσκωσης πλάκας τύπου γκάντρας CNC χρησιμοποιείται ευρέως για την επεξεργασία ακριβείας φύλλων σωλήνων, φλάντζων, ρουλεμάντων, ανταλλακτών θερμότητας,και άλλα δομικά στοιχεία σε βιομηχανίες όπως η πετροχημική επεξεργασίαΥποστηρίζει τη γεώτρηση υψηλής ταχύτητας με εργαλεία καρβιδίου με εσωτερική ψύξη,καθώς και υψηλής ταχύτητας γεωτρήσεις με εξωτερικά συστήματα ψύξηςΟ εξοπλισμός ενσωματώνει πολλαπλές λειτουργίες επεξεργασίας, συμπεριλαμβανομένης της γεώτρησης, της διατριβής, της κούρδωσης, της φρέσκας και της γεώτρησης.χτυπήματα, και τις εργασίες άλεσης.
Προδιαγραφές:
| Σχήμα |
PHD2020 |
| Μέγεθος του εργασιακού τμήματος |
LxW (mm) |
2000x2000 |
| Διάμετρος T-slot του Workbench (mm) |
28 |
| Κεφαλή ισχύος γεώτρησης |
Τι ώρα; |
1 |
| Σπονδυλικός σπινθήρας |
BT1 χημικό προϊόν |
| Μέγιστη διάμετρος γεώτρησης (mm) |
Φ80 |
| Μέγιστο πάχος (mm) |
≤ 250 |
| Διάμετρος απόσβεσης |
M3-M30 |
| Ταχύτητα σπινθήρα (r/min) |
30~3000 |
| Δύναμη κινητήρα στρογγυλοβομβίδας σερβοβομβίδας (kW) |
22/30 |
| Πλευρική κίνηση της κεφαλής ισχύος (άξονας Χ) |
Μέγιστη οριζόντια στροφή (mm) |
2000 |
| Ταχύτητα πλευρικής κίνησης (r/min) |
0 ~ 8 |
| Δύναμη κινητήρα σερβοκινητήρα για πλευρική κίνηση (kW) |
2.4 |
| Η διαμήκη κίνηση του γάντρια (άξονας Y) |
Μέγιστη στροφή τροφοδοσίας (mm) |
2000 |
| Ταχύτητα κίνησης τροφής (m/min) |
0 ~ 8 |
| Δύναμη τροφοδοτικού σερβοκινητήρα (kW) |
2.4 |
| Βιότοπη κίνηση τροφοδοσίας (άξονας Z) |
Μέγιστη στροφή (mm) |
800 |
| Ταχύτητα κίνησης (m/min) |
0 ~ 8 |
| Δύναμη κινητήρα σερβοκινητήρα (kW) |
2.4 |
| Ακριβότητα θέσης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,015/1000 |
| Ακριβότητα επαναλαμβανόμενης τοποθέτησης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,01/1000 |
| Ηλεκτρικό σύστημα |
Σύστημα CNC |
FAGOR/ KND/ GSK |
| Ανταλλακτικός εργαλείων |
Τύπος δίσκου (προαιρετικός) |
24 θέσεις εργαλείων |
| Συνολικό μέγεθος |
LxWxH (m) |
5.3x3.8x2.7 |
Χαρακτηριστικά του προϊόντος
1Ο εξοπλισμός αποτελείται από μια βάση μηχανής, μια μονάδα διαμήκης διαφάνειας, δομή γκαράζ, εγκάρσια διαφάνεια, κατακόρυφο μηχανισμό τροφοδοσίας, κεφαλή σφινδάλου τρυπανισμού και φρεναρίσματος, επιτραπέζιο εργασίας, σύστημα ψύξης,αυτόματο σύστημα εκκένωσης τσιπ, κεντρικό σύστημα λίπανσης, πνευματικό σύστημα, ηλεκτρικό σύστημα ελέγχου και άλλα βοηθητικά συστήματα.
2Η μονάδα σφινδέλου με κυλινδρική κίνηση είναι ικανή να εκτελεί επεξεργασίες γεώτρησης, σφινδάλωσης, χτύπησης, διαχωρισμού και φρέινζερ..Το σπιντέλο υιοθετεί ένα σπιντέλο βερνίτισης BT50 υψηλής ακρίβειας κατασκευής της Ταϊβάν με εσωτερική παροχή ψυκτικού και σύστημα αυτόματης απελευθέρωσης εργαλείων με ελατήριο πεταλούδας.Η αλλαγή εργαλείου επιτυγχάνεται μέσω υδραυλικού μηχανισμού χαλάρωσης, επιτρέποντας την γρήγορη και βολική αλλαγή μεταξύ εργαλείων γεώτρησης και φρεναρίσματος.

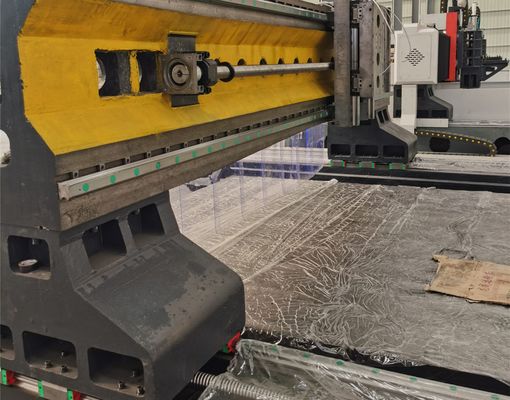

3Το μηχάνημα υιοθετεί υψηλής ακρίβειας γραμμικές οδούς καθοδήγησης για να εξασφαλίσει ομαλή, σταθερή και ακριβή κίνηση.εγγυάται εξαιρετική ακρίβεια θέσης και επαναληψιμότητα.
4Το πλαίσιο της μηχανής και η γέφυρα κατασκευάζονται από υψηλής ποιότητας δομές χυτοσίδηρου ή συγκολλημένων πλακών χάλυβα.μετά από δευτερογενή διαδικασία ανάψυξης μετά την ημιτελή επεξεργασίαΗ τελική επεξεργασία ακριβείας εξασφαλίζει υψηλή δομική ακαμψία, μακροχρόνια σταθερότητα και σταθερή ακρίβεια.
Το μηχάνημα τρύπανσης και φρέναξης πλακών με διάδρομο CNC είναι μια βιομηχανική λύση υψηλών επιδόσεων που έχει σχεδιαστεί για την επεξεργασία με ακρίβεια συστατικών του τύπου πλάκας και δομικών εξαρτημάτων.Είναι κατάλληλο για την επεξεργασία φλάντζωνΗ μέθοδος αυτή εφαρμόζεται σε όλα τα είδη που χρησιμοποιούνται για την επεξεργασία.
Στα εργαστήρια κατασκευής χάλυβα, ο εξοπλισμός αυτός εκτελεί γεωτρήσεις υψηλής ακρίβειας και το άλεμα των δομικών πλακών και των εξαρτημάτων σύνδεσης, εξασφαλίζοντας την αξιόπιστη συναρμολόγηση των χάλυβα.Στην αιολική ενέργεια, χρησιμοποιείται ευρέως για την επεξεργασία πύργων ανεμογεννητριών και εξαρτημάτων φλάντζας, διασφαλίζοντας τη δομική ακεραιότητα υπό σκληρές συνθήκες λειτουργίας, όπως ισχυροί άνεμοι και μεταβολές θερμοκρασίας.Σε εφαρμογές κατασκευής γεφυρών, χρησιμοποιείται για την επεξεργασία των ράβδων γέφυρας και των στοιχείων στήριξης, παράγοντας ανθεκτικές και σταθερές αρθρώσεις ικανές να αντέχουν μακροχρόνια δυναμικά φορτία καθ' όλη τη διάρκεια ζωής της δομής.
