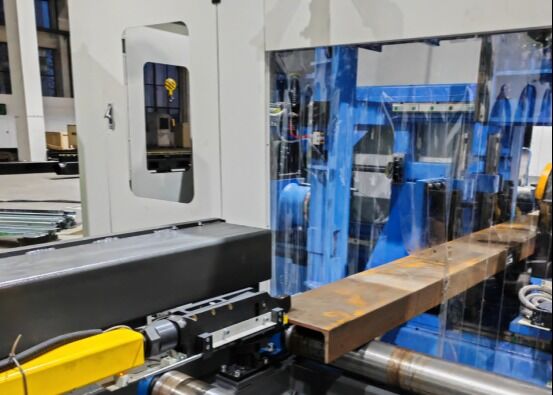

Μέγιστη διάμετρος διάτρησης 40 mm CNC Μηχανή διάτρησης δοκού υψηλής ταχύτητας H για το τμήμα καναλιών

40mm Μέγ. Διάμετρος διάτρησης CNC Μηχανή διάτρησης δέσμης H υψηλής ταχύτητας για το τμήμα καναλιών

Εισαγωγή Προϊόντος:

Το CNC H-Beam Drilling Machine είναι ειδικά κατασκευασμένο για διάτρηση υψηλής ακρίβειας, τρύπημα, σήμανση και χάραξη δοκών H, τμημάτων καναλιών, γωνιακού χάλυβα και άλλων δομικών μελών από χάλυβα. Αναπτύσσεται ευρέως στην κατασκευή μεταλλικών κατασκευών για εμπορικά κτίρια, εγκαταστάσεις στάθμευσης, πύργους μετάδοσης, δικτυωτές κατασκευές, γέφυρες και μια ποικιλία κατασκευαστικών έργων από χάλυβα βαρέως τύπου.

1. Μια αποκλειστική, υψηλής απόδοσης λύση μηχανικής κατεργασίας CNC που αναπτύχθηκε ειδικά για τη βιομηχανία κατασκευής δομικού χάλυβα.
2. Εκτελεί ταυτόχρονα διάτρηση σε τρεις πλευρές δοκών H και τμημάτων καναλιού, εξασφαλίζοντας εξαιρετική ακρίβεια μηχανικής κατεργασίας, συνέπεια και απόδοση παραγωγής.
3. Εξοπλισμένο με επτά άξονες ελεγχόμενους από CNC για την επίτευξη πλήρως αυτοματοποιημένων εργασιών τροφοδοσίας, τοποθέτησης και κατεργασίας υλικού.
4. Πλήρως συμβατό με τις μορφές αρχείων AutoCAD και DSTV, επιτρέποντας την αυτόματη αναγνώριση των σχεδίων του τεμαχίου εργασίας και την άμεση μετατροπή σε προγράμματα κατεργασίας.

Παράμετροι προϊόντος:

Χαρακτηριστικά προϊόντος:

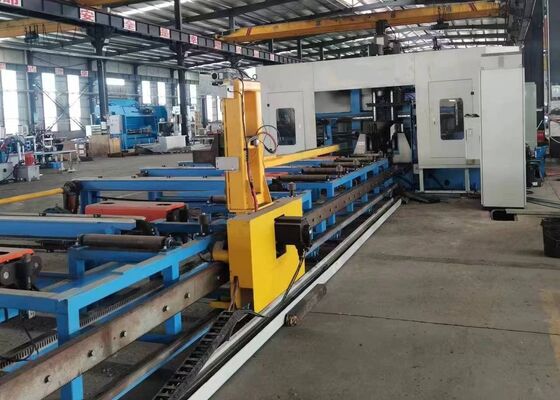

1. Το σύστημα τροφοδοσίας υλικού χρησιμοποιεί ένα φορείο σύσφιξης ελεγχόμενο από CNC που κινείται από σερβοκινητήρες υψηλής απόδοσης, παρέχοντας γρήγορη μεταφορά υλικού μαζί με εξαιρετική ακρίβεια τοποθέτησης και επαναληψιμότητα καθ' όλη τη διάρκεια του κύκλου κατεργασίας.

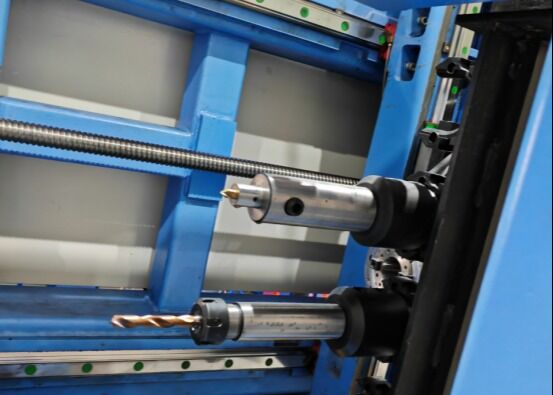

2. Τρεις άξονες ακριβείας υψηλής ταχύτητας BT40 είναι διατεταγμένοι για την ταυτόχρονη μηχανική επεξεργασία των τριών επιφανειών των τμημάτων δέσμης H. Υποστηρίζοντας τη διάτρηση καρβιδίου με εσωτερική παροχή ψυκτικού και ταχύτητες ατράκτου έως 3.000 rpm, το σύστημα προσφέρει ανώτερη απόδοση διάτρησης, εξαιρετική ποιότητα οπών και αποτελεσματική εκκένωση τσιπ μέσω ενός ενσωματωμένου μεταφορέα τσιπ τύπου αλυσίδας.

3. Το σύστημα ψύξης ενσωματώνει προηγμένη τεχνολογία ελάχιστης ποσότητας λίπανσης (MQL), που υποστηρίζει τόσο την εσωτερική όσο και την εξωτερική λειτουργία ψύξης. Κάθε συγκρότημα ατράκτου είναι εξοπλισμένο με ένα ανεξάρτητο εξωτερικό ακροφύσιο ψυκτικού και μια εσωτερική διεπαφή ψυκτικού, επιτρέποντας την ευέλικτη επιλογή εσωτερικής ψύξης, εξωτερικής ψύξης ή συνδυασμένης λειτουργίας για να ταιριάζει σε διαφορετικές εφαρμογές μηχανικής κατεργασίας.

4. Ένα προαιρετικό σύστημα Automatic Tool Changer (ATC) επιτρέπει την πλήρως αυτόματη αντικατάσταση του εργαλείου χωρίς χειροκίνητη παρέμβαση, μειώνοντας σημαντικά τον μη παραγωγικό χρόνο, βελτιώνοντας παράλληλα τη συνολική απόδοση μηχανικής κατεργασίας και την ικανότητα παραγωγής.

5. Μια προαιρετική υδραυλική μονάδα σήμανσης δίσκου CNC μπορεί να ενσωματωθεί στο σύστημα. Οδηγούμενος από έναν σερβοκινητήρα ακριβείας, ο δίσκος σήμανσης επιλέγει αυτόματα από 36 διαφορετικούς χαρακτήρες, παρέχοντας γρήγορη, ακριβή και συνεπή σήμανση αναγνώρισης για δομικά στοιχεία.

6. Οι αυτόματες λειτουργίες γραψίματος και χτυπήματος εξαλείφουν τις συμβατικές χειροκίνητες λειτουργίες διάταξης. Το σύστημα χάραξης παράγει με ακρίβεια γραμμές αναφοράς συγκόλλησης σε φλάντζες και ιστούς δέσμης H, ενώ η λειτουργία τρυπήματος δημιουργεί απευθείας οπές με σπείρωμα στα δομικά μέλη, βελτιώνοντας την ακρίβεια μηχανικής κατεργασίας, μειώνοντας τις απαιτήσεις εργασίας και αυξάνοντας την απόδοση κατασκευής.

7. Κατά τη διάρκεια των εργασιών τροφοδοσίας και κατεργασίας υλικού, η ανύψωση του τεμαχίου εργασίας, η πλευρική τοποθέτηση, η σύσφιξη, το κλείδωμα και η απελευθέρωση ενεργοποιούνται υδραυλικά, διασφαλίζοντας ασφαλή χειρισμό του τεμαχίου εργασίας, σταθερές συνθήκες κατεργασίας και εξαιρετικά αξιόπιστη απόδοση παραγωγής.

8. Το σύστημα ελέγχου αποτελείται από έναν βιομηχανικό υπολογιστή ενσωματωμένο με μια πλατφόρμα CNC που βασίζεται σε PLC και χρησιμοποιεί εξαρτήματα υψηλής ποιότητας από διεθνώς αναγνωρισμένους κατασκευαστές. Υποστηρίζονται πολλαπλές μέθοδοι προγραμματισμού, ενώ τα δεδομένα επεξεργασίας που δημιουργούνται από αρχεία AutoCAD, TEKLA Structures, DXF και DSTV μπορούν να εισαχθούν απευθείας, απλοποιώντας τις διαδικασίες προγραμματισμού και βελτιώνοντας την αποτελεσματικότητα της διαχείρισης παραγωγής.

Τα τεμάχια επίδειξης περιλαμβάνουν τυπικά δείγματα δοκών H με διάφορα πλάτη φλάντζας και πάχη ιστού, μαζί με δείγματα χάλυβα καναλιών διαφορετικών διαστάσεων, που παρουσιάζουν πλήρως τις ικανότητες κατεργασίας του μηχανήματος. Αυτά τα αντιπροσωπευτικά δείγματα εμφανίζουν ξεκάθαρα ακριβή τοποθέτηση οπών, υψηλής ποιότητας οπές με σπειρώματα και ευκρινή, ευανάγνωστα αποτελέσματα σήμανσης, επιτρέποντας στους πελάτες, τους μηχανικούς και το προσωπικό επιθεώρησης να αξιολογούν με ακρίβεια την ακρίβεια μηχανικής κατεργασίας, τη συνέπεια επεξεργασίας και τη συνολική λειτουργική απόδοση του εξοπλισμού υπό πραγματικές συνθήκες παραγωγής.

Το μηχάνημα διάτρησης, σήμανσης και τρυπήματος υψηλής ταχύτητας CNC H-Beam χρησιμοποιείται εκτενώς σε εγκαταστάσεις κατασκευής δομικού χάλυβα, έργα μηχανικής γεφυρών και άλλες βιομηχανίες βαρέων κατασκευών χάλυβα. Στα εργαστήρια κατασκευής χάλυβα, εκτελεί διάτρηση υψηλής ακρίβειας, τρύπημα, σήμανση και χάραξη δοκών H που χρησιμοποιούνται σε δομικά πλαίσια και συστήματα στήριξης, παρέχοντας επεξεργασμένα εξαρτήματα με ακρίβεια για αποτελεσματική συναρμολόγηση και αξιόπιστη δομική απόδοση. Στο πλαίσιο των εφαρμογών κατασκευής γεφυρών, το μηχάνημα παρέχει κατεργασία ακριβείας των μελών δοκού H, βελτιώνοντας την ποιότητα σύνδεσης, τη δομική αντοχή και τη μακροπρόθεσμη φέρουσα αξιοπιστία. Συνδυάζει εξαιρετική ακρίβεια κατεργασίας, υψηλή απόδοση παραγωγής και αξιόπιστη απόδοση λειτουργίας
