Ευέλικτος Τυποποιημένος Ρομποτικός Σταθμός Συγκόλλησης για Μηχανολογικό Εξοπλισμό και Ναυπηγική

Εισαγωγή Τυποποιημένου Σταθμού Συγκόλλησης

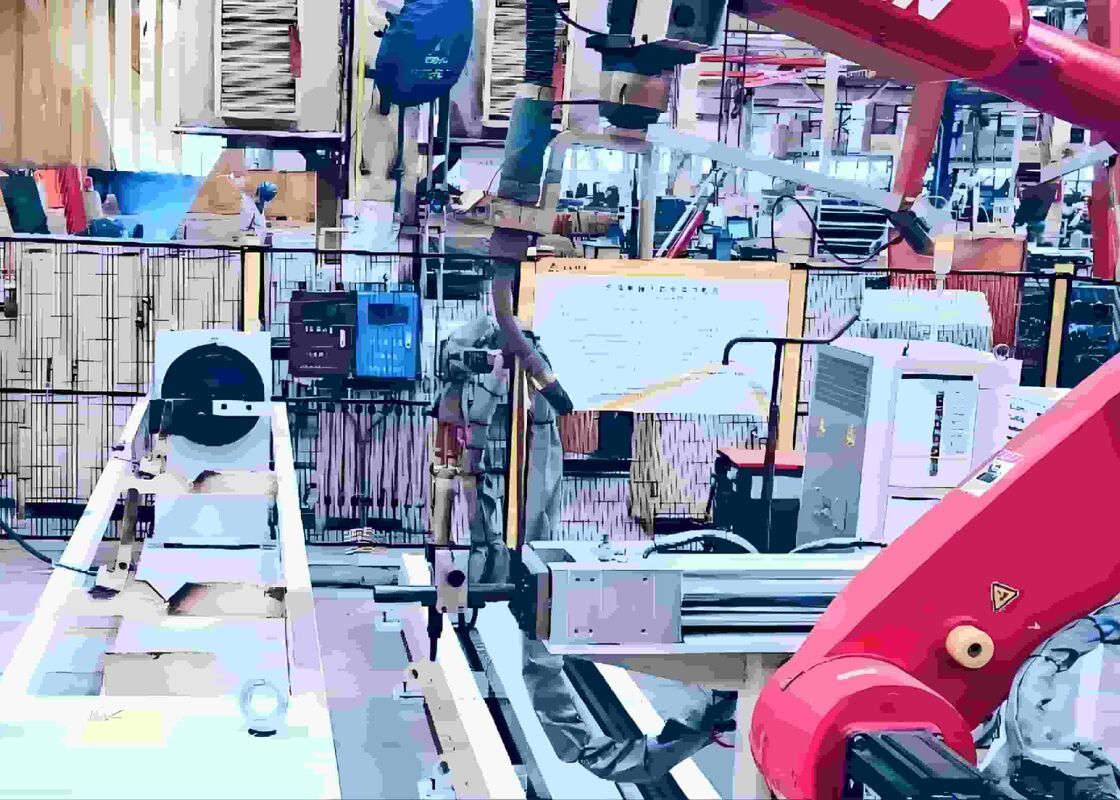

Ένας ρομποτικός σταθμός συγκόλλησης αποτελείται κυρίως από ένα βιομηχανικό ρομπότ συγκόλλησης, τροφοδοτικό συγκόλλησης, τσιμπίδα συγκόλλησης, προηγμένες λειτουργίες διαδικασίας συγκόλλησης, σύστημα σιδηροτροχιάς γερανογέφυρας, τοποθετητή και ειδικές διατάξεις συγκράτησης τεμαχίων. Ενσωματώνοντας ένα έξυπνο ρομποτικό σύστημα με ευέλικτους εξωτερικούς άξονες, ο σταθμός εργασίας επεκτείνει το ωφέλιμο εύρος εργασίας, βελτιώνει την ποιότητα συγκόλλησης και υποστηρίζει εργασίες συγκόλλησης πολλαπλών θέσεων, παρέχοντας μια ολοκληρωμένη αυτοματοποιημένη λύση για σύνθετα δομικά τεμάχια.

Προδιαγραφές Απόδοσης

Ενσωματωμένα Χαρακτηριστικά

1. Υψηλή Παραγωγικότητα και Αξιόπιστη Συνεχής Λειτουργία
Το σύστημα υποστηρίζει συνεχή 24ωρη παραγωγή, αυξάνοντας σημαντικά την παραγωγική δυναμικότητα. Μειώνοντας την εξάρτηση από τις δεξιότητες χειρωνακτικής συγκόλλησης και ελαχιστοποιώντας τα σφάλματα που σχετίζονται με τον ανθρώπινο παράγοντα, βοηθά τους κατασκευαστές να μειώσουν το κόστος εργασίας και να βελτιώσουν τη συνολική αποδοτικότητα της παραγωγής.

2. Βελτιωμένη Ασφάλεια και Περιβαλλοντική Απόδοση
Η έξυπνη τεχνολογία συγκόλλησης μειώνει αποτελεσματικά την έκθεση στην ακτινοβολία τόξου, τους καπνούς συγκόλλησης και τα πιτσιλίσματα, συμβάλλοντας σε έναν ασφαλέστερο χώρο εργασίας και βελτιωμένες συνθήκες για τον χειριστή. Όταν ενσωματώνεται με το σύστημα απαγωγής και καθαρισμού καπνού Sicheng, ο σταθμός εργασίας προάγει περαιτέρω ένα καθαρότερο και περιβαλλοντικά ελεγχόμενο περιβάλλον παραγωγής.

3. Ακριβής Έλεγχος Διαδικασίας και Σταθερή Ποιότητα Συγκόλλησης
Οι σταθερές και επακριβώς ελεγχόμενες παράμετροι συγκόλλησης συμβάλλουν στη διατήρηση ομοιόμορφου σχηματισμού ραφής και στη μείωση των αναγκών επανεπεξεργασίας. Οι έξυπνες τεχνολογίες ανίχνευσης και παρακολούθησης ελαχιστοποιούν επίσης την επίδραση των περιβαλλοντικών και λειτουργικών διακυμάνσεων στην ποιότητα συγκόλλησης.

4. Ευέλικτη Λειτουργία για Ποικίλες Εφαρμογές Συγκόλλησης
Ο σταθμός εργασίας παρέχει ευρύ πεδίο λειτουργίας και υποστηρίζει συγκόλληση πολλαπλών γωνιών και θέσεων. Η ευέλικτη διαμόρφωσή του τον καθιστά κατάλληλο για σύνθετα δομικά εξαρτήματα και επιτρέπει την αυτοματοποιημένη παραγωγή σε ένα ευρύ φάσμα βιομηχανικών εφαρμογών.

Σειρά Τυποποιημένων Σταθμών Εργασίας

Ο τυποποιημένος ρομποτικός σταθμός συγκόλλησης υποστηρίζει περισσότερους από 200 συνδυασμούς διαμόρφωσης που περιλαμβάνουν ρομπότ, τοποθετητές, ράγες δαπέδου και συστήματα γερανογέφυρας. Αυτή η αρθρωτή αρχιτεκτονική ανταποκρίνεται στις απαιτήσεις περιστροφής, επανατοποθέτησης και διακίνησης διαφορετικών τεμαχίων, συμμορφούμενη παράλληλα με τις ειδικές απαιτήσεις της διαδικασίας συγκόλλησής τους.

Κύρια Χαρακτηριστικά Προϊόντος

1. Σχεδιασμός Τράπεζας Περιγράμματος Μικρών Εξαρτημάτων:
Για την αντιμετώπιση των προκλήσεων που σχετίζονται με μικρά εξαρτήματα διαφορετικών γεωμετριών και διαμορφώσεων, ο σταθμός εργασίας ενσωματώνει μια ειδική τράπεζα περιγράμματος. Αυτή η λύση διατηρεί ακρίβεια τοποθέτησης έως και 0,1 mm μεταξύ των μικρών εξαρτημάτων, βελτιώνοντας την ακρίβεια αναγνώρισης και επιλύοντας τις δυσκολίες αναγνώρισης πολυάριθμων εξαρτημάτων ακανόνιστου σχήματος.

2. Έξυπνη Τοποθέτηση με Τρισδιάστατη Ανίχνευση Επαφής:
Το ρομπότ συγκόλλησης ενσωματώνει ένα έξυπνο σύστημα τοποθέτησης με 3D ανίχνευση επαφής. Βασισμένο σε έναν ιδιόκτητο αλγόριθμο, το σύστημα υπολογίζει τη στάση του ρομπότ και εφαρμόζει αυτόματα αντιστάθμιση θέσης, αντιμετωπίζοντας αποτελεσματικά τις διαστασιολογικές αποκλίσεις στα δομικά εξαρτήματα και βελτιώνοντας την ακρίβεια τοποθέτησης μικρών εξαρτημάτων.

3. Προσαρμοζόμενη Γωνιακή Αρπάγη με Αποσβεστήρα:
Το ρομπότ διακίνησης είναι εξοπλισμένο με προσαρμοζόμενη γωνιακή αρπάγη με αποσβεστήρα, σχεδιασμένη να αντισταθμίζει την αιωρούμενη ή ανομοιόμορφη τοποθέτηση μικρών εξαρτημάτων που προκαλείται από διαστασιολογικές διακυμάνσεις στις συγκολλημένες διατάξεις. Αυτή η διαμόρφωση εξασφαλίζει ασφαλή και σταθερή διακίνηση εξαρτημάτων σε όλη τη διαδικασία παραγωγής.

4. Μετακινούμενος Τοποθετητής Πρόσθιας και Οπίσθιας Κεφαλής:
Για την προσαρμογή σε δομικά εξαρτήματα διαφορετικού μήκους και διαμορφώσεων, το σύστημα υιοθετεί έναν μετακινούμενο τοποθετητή οπίσθιας κεφαλής (tailstock). Η δυνατότητα ρυθμιζόμενης τοποθέτησης βελτιώνει την ευελιξία του σταθμού εργασίας και διευκολύνει την αποτελεσματική διαχείριση διαφορετικών διαστάσεων τεμαχίων.

5. Σύστημα Ολίσθησης Σταθμού Διπλού Ρομπότ:
Η διαμόρφωση ολίσθησης διπλού ρομπότ επιτρέπει σε δύο ρομπότ συγκόλλησης να μοιράζονται μια κοινή πλατφόρμα κίνησης ενώ λειτουργούν ανεξάρτητα. Αυτή η βελτιστοποιημένη διάταξη αυξάνει την ικανότητα ταυτόχρονης επεξεργασίας, βελτιώνει την αξιοποίηση του σταθμού εργασίας και μειώνει σημαντικά τους συνολικούς κύκλους παραγωγής.

6. Βελτιωμένη Παραγωγική Αποδοτικότητα και Ποιότητα Συγκόλλησης:

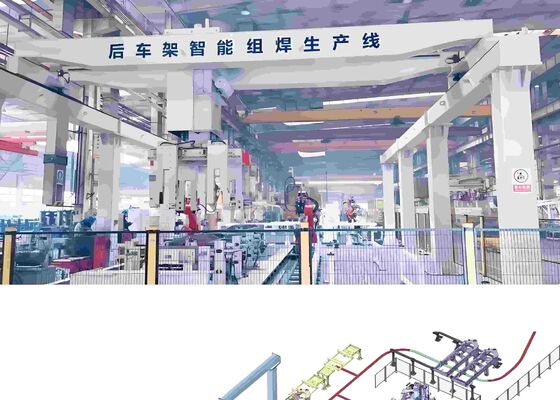

Χρησιμοποιώντας ως παράδειγμα τη συγκόλληση μικρών εξαρτημάτων για το πίσω πλαίσιο ενός φορτωτή 955, το αυτοματοποιημένο σύστημα μειώνει τον χρόνο συγκόλλησης για ένα μεμονωμένο εξάρτημα σε περίπου 45 λεπτά, σημειώνοντας βελτίωση 25% σε σύγκριση με τη συμβατική χειροκίνητη συγκόλληση. Παράλληλα, το ποσοστό πιστοποίησης καταλληλότητας του προϊόντος αυξάνεται από 91% σε 97,5%, αποδεικνύοντας σημαντικές βελτιώσεις στην παραγωγική αποδοτικότητα, τη συνέπεια της διαδικασίας και την ποιότητα του τελικού προϊόντος.

Εφαρμογές

Μηχανολογικά Μηχανήματα: Χρησιμοποιείται στην παραγωγή διαφόρων μηχανικών εξαρτημάτων ακριβείας, όπως αυτά για την αυτοκινητοβιομηχανία και την αεροδιαστημική βιομηχανία.

Ναυπηγική: Συγκόλληση υψηλής αντοχής για δομικά στοιχεία πλοίων, σκελετούς καμπινών κ.λπ.

Μεταλλικές Κατασκευές Κτιρίων: Χρησιμοποιείται σε κτίρια μεταλλικών κατασκευών για τη βελτίωση της φέρουσας ικανότητας και της αντισεισμικής συμπεριφοράς της κατασκευής.

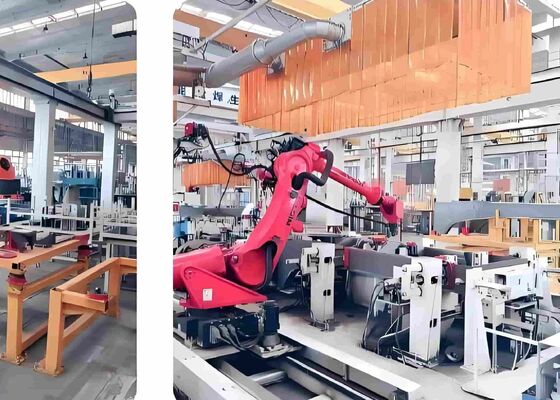

Περιπτώσεις Εφαρμογής:
