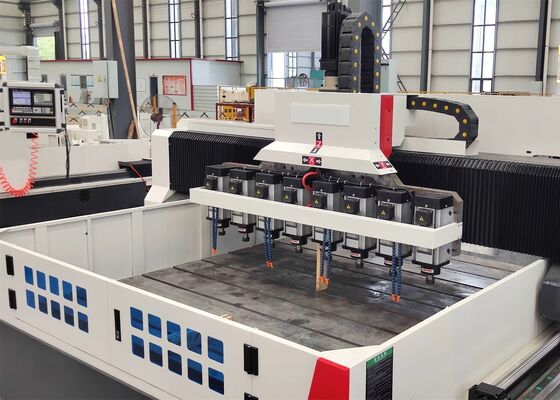

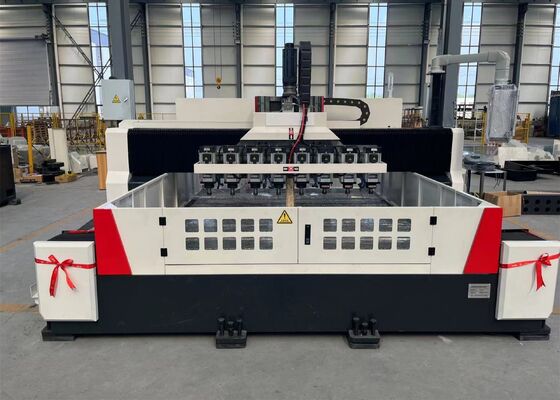

Model 2020ER25 CNC Screen Plate Gantry Type Drilling Machine για λεπτές πλάκες

Model 2020ER25 CNC Screen Plate Gantry Type Drilling Machine για λεπτές πλάκες

Εφαρμογές:

Χρησιμοποιείται κυρίως για την αποδοτική γεώτρηση εργασιακών μερών, όπως πλάκες φίλτρου και λεπτές πλάκες εντός του εύρους του αποτελεσματικού πάχους τους.Μπορεί να τρυπήσει τρύπες τόσο σε μονοϋλικά όσο και σε σύνθετα υλικάΗ διαδικασία επεξεργασίας ελέγχεται ψηφιακά, καθιστώντας την λειτουργία πολύ βολική.

Διαμόρφωση παραμέτρων:

Δομή μηχανής:

Αποτελείται κυρίως από ένα τραπέζι εργασίας, ένα κινητό γάντιο, μια κινητή σέλα, πολλαπλές κεφαλές ισχύος γεώτρησης, μια αυτόματη συσκευή λίπανσης, προστατευτικές συσκευές, μια συσκευή ψύξης κυκλοφορίας,σύστημα ψηφιακού ελέγχουΤο εργαλείο έχει υψηλή ακρίβεια τοποθέτησης και επαναληψιμότητα.

1Δωμάτιο εργασίας:

Το κρεβάτι και το τραπέζι εργασίας είναι ολοκληρωμένα χυτοσυστοιχεία από γκρι σίδηρο (HT250), επεξεργασμένα με ακρίβεια μετά από δευτερογενή αναψύξη και επεξεργασία γήρανσης,με αποτέλεσμα εξαιρετική δυναμική και στατική ακαμψία και μη παραμόρφωσηΗ επιφάνεια του τραπεζιού εργασίας διαθέτει λεπτά επεξεργασμένες, ορθολογικά διατεταγμένες τρύπες Τ για τη σύσφιξη του εργασιακού μεριδίου.διασφάλιση της ομοιόμορφης κατανομής της δύναμης στις διαφάνειες καθοδήγησης και σημαντική βελτίωση της ακαμψίας και της αντοχής στη σύσφιξη και στην συμπίεση της μηχανής εργαλείουΤο σύστημα κίνησης χρησιμοποιεί έναν κινητήρα servo AC και ένα ζευγάρι βίδες σφαιρίδας ακριβείας για διπλή κίνηση, επιτρέποντας στην θύρα να κινείται προς την κατεύθυνση του άξονα Y.Ρυθμίσιμες βίδες κατανέμονται στην κάτω επιφάνεια του κρεβατιού για εύκολη ρύθμιση του επιπέδου του κρεβατιού και του τραπεζιού εργασίας.

2Κινητή Πύλη:
Το κινητό γάντιο είναι χυμένο και επεξεργασμένο από γκρίζο σίδερο (HT250).και δύο κινητήρες servoΚάθε στροφή της κεφαλής ισχύος είναι εξοπλισμένη με κεφαλή ισχύος γεώτρησης.Η κίνηση του γάντρου επιτυγχάνεται από τους κινητήρες servo που οδηγούν τις βίδες σφαίρας μέσω συμπλέξεων ακριβείας.

3Μετακινούμενη σέλα.
Η κινούμενη σέλα είναι ένα δομικό στοιχείο από χυτοσίδηρο ακριβείας.και πλανητικός μειωτής υψηλής ακρίβειας συνδεδεμένος με κινητήρα εφοδιασμού. Αυτό οδηγεί την κεφαλή τρύπησης να κινείται κατά μήκος του άξονα Z, επιτρέποντας την ταχεία πρόοδο, τροφοδοσία, ταχεία ανάκαμψη και στάση δράσεων..

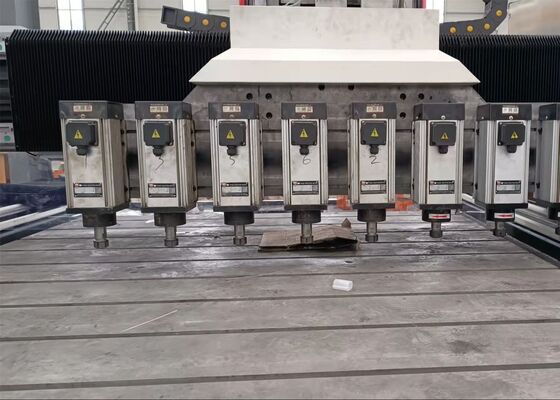

4Κεφαλίδα ισχύος τρύπησης:
Η κεφαλή ισχύος γεώτρησης χρησιμοποιεί έναν ειδικό τριστάσιο κινητήρα σφινδάλου, ο οποίος οδηγεί απευθείας ένα σφινδάλιο ακριβείας.δύο πίσω) για την επίτευξη ρυθμίσεων ταχύτητας χωρίς βήματαΗ τροφοδοσία τροφοδοτείται από έναν ελεγκτή κινητήρα και μια σφαιρική βίδα.Το άκρο του σπινθήρα είναι ένα κάλυμμα εργαλείων Επείγοντα.
