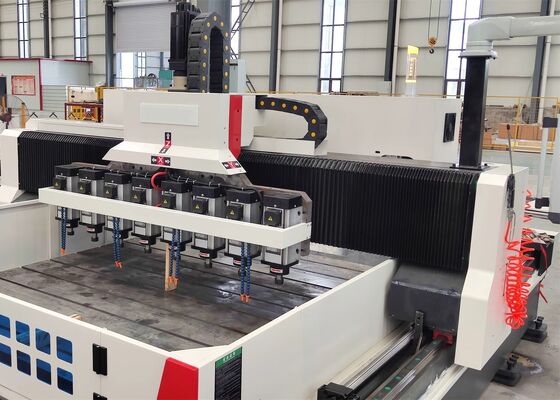

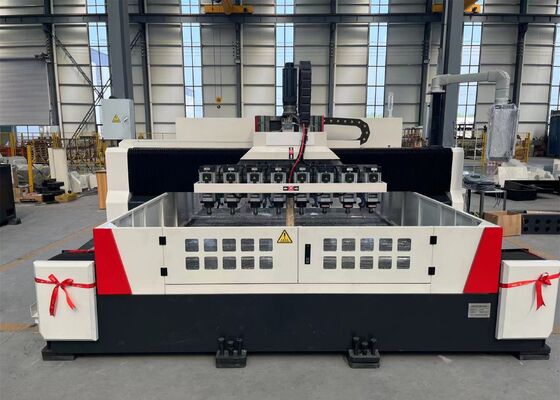

Μοντέλο 2215ER20 Μηχανή Πλακών Κοσκίνου CNC Γάντρυ Μέγεθος Εργασίας 2200*1500mm
Εφαρμογές:
Χρησιμοποιείται κυρίως για την αποτελεσματική διάτρηση εργασιών όπως πλάκες κοσκίνου και λεπτές πλάκες εντός του εύρους αποτελεσματικού πάχους τους. Μπορεί να διατρήσει διαμπερείς οπές σε εξαρτήματα μονής ύλης και σύνθετων υλικών. Η διαδικασία κατεργασίας ελέγχεται ψηφιακά, καθιστώντας τη λειτουργία πολύ βολική. Επιτρέπει αυτοματοποιημένη, υψηλής ακρίβειας, πολλαπλών ποικιλιών και μαζική παραγωγή.
Διαμόρφωση παραμέτρων:
| Μέγεθος εργασίας |
ΜxΠ |
2200*1500mm |
| Ύψος γάντρυ |
200mm |

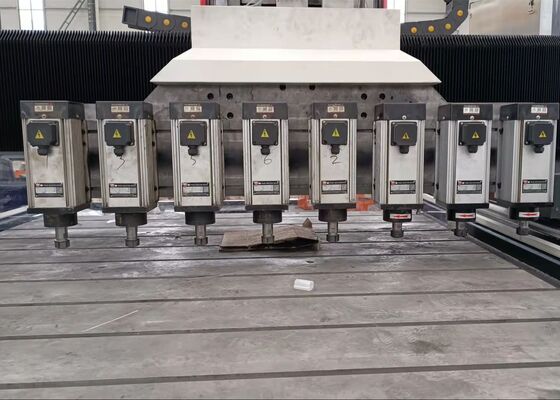

| Κεφαλή διάτρησης κάθετης ολισθαίνουσας ράβδου |
Ποσ. |
13 |
| Κωνική οπή ατράκτου |
ER20 |
| Μέγιστη διάμετρος διάτρησης |
Φ 1-Φ6mm |
| Ταχύτητα ατράκτου |
50-12000 σ.α.λ. |
| Ισχύς κινητήρα ατράκτου Servo |
2.2KW |
| Μετατροπέας συχνότητας |
13*2.2KW |
| Απόσταση από το κάτω άκρο της ατράκτου έως την τράπεζα εργασίας |
0-200mm |
| Πλευρική κίνηση κεφαλής |
Μέγιστη οριζόντια διαδρομή |
1500mm |
| Ταχύτητα πλευρικής κίνησης |
0~7 |
| Ισχύς κινητήρα servo για πλευρική κίνηση |
2.4*1 |
| Διαμήκης κίνηση γάντρυ |
Μέγιστη διαδρομή τροφοδοσίας |
2200 |
| Ταχύτητα κίνησης τροφοδοσίας |
0~7 m/min |
| Ισχύς κινητήρα servo τροφοδοσίας |
2*2.4kw |
| Κάθετη κίνηση ράβδου τροφοδοσίας |
Μέγιστη διαδρομή |
200mm |
| Ταχύτητα κίνησης |
0~7m/min |
| Ισχύς κινητήρα servo |
2.4kW*1 (φρένο) |
| Ακρίβεια τοποθέτησης τριών αξόνων |
X/Y/Z/A/B/C |
±0.015/1000mm |
| Ακρίβεια επανατοποθέτησης τριών αξόνων |
X/Y/Z/A/B/C |
±0.01/1000mm |
Δομή μηχανής:
Αποτελείται κυρίως από τράπεζα εργασίας, κινητό γάντρυ, κινητό σέλα, πολλαπλές κεφαλές διάτρησης, αυτόματη συσκευή λίπανσης, προστατευτικές συσκευές, συσκευή ψύξης κυκλοφορίας, σύστημα ψηφιακού ελέγχου και ηλεκτρικό σύστημα. Υποστηριζόμενο και καθοδηγούμενο από ζεύγη κυλιόμενων οδηγών και κινούμενο από ζεύγη κοχλιών ακριβείας, το εργαλειομηχάνημα διαθέτει υψηλή ακρίβεια τοποθέτησης και επαναληψιμότητα.
1. Αυτόματη Λίπανση και Προστατευτικές Συσκευές:
Αυτό το εργαλειομηχάνημα είναι εξοπλισμένο με αυτόματη συσκευή λίπανσης διανομής πίεσης από την Ταϊβάν, η οποία μπορεί να λιπαίνει αυτόματα όλα τα κινούμενα μέρη όπως οδηγούς, κοχλίες και γρανάζια, χωρίς τυφλά σημεία και διασφαλίζοντας τη διάρκεια ζωής του εργαλειομηχανήματος. Οι άξονες X και Y είναι εξοπλισμένοι με προστατευτικά καλύμματα κατά της σκόνης και η τράπεζα εργασίας περιβάλλεται από διαφράγματα προστασίας από πιτσιλιές.
2. Πλήρες Σύστημα CNC Απόλυτης Τιμής Keyuan Bus
Αυτό είναι ένα αποκλειστικό σύστημα για μηχανές διάτρησης και φρεζαρίσματος CNC Keyuan. Οι κινητήρες κινούνται από κινητήρες servo απόλυτης τιμής υψηλής ακρίβειας. Διαθέτει διεπαφή RS232, έγχρωμη οθόνη, κινεζική διεπαφή λειτουργίας και υποστηρίζει είσοδο USB επί τόπου/εξωτερική.
3. Λειτουργία Μνήμης Απενεργοποίησης
Σε περίπτωση ξαφνικής διακοπής ρεύματος ή άλλης διακοπής λειτουργίας, αυτή η λειτουργία επιτρέπει τη γρήγορη και βολική ανάκτηση της θέσης της τελευταίας οπής που διατρήθηκε πριν από τη διακοπή ρεύματος. Οι χειριστές μπορούν στη συνέχεια να προχωρήσουν στο επόμενο βήμα γρήγορα, εξοικονομώντας χρόνο αναζήτησης.
4. Laser Interferometer:
Χρησιμοποιείται ένα laser interferometer από την εταιρεία RENISHAW του Ηνωμένου Βασιλείου για βαθμονόμηση, επιθεωρώντας και αντισταθμίζοντας με ακρίβεια το σφάλμα βήματος, το backlash, την ακρίβεια τοποθέτησης και την επαναληψιμότητα για να διασφαλιστεί η δυναμική και στατική σταθερότητα και η ακρίβεια κατεργασίας του μηχανήματος. Επιθεώρηση Ballbar: Κάθε μηχάνημα επιθεωρείται χρησιμοποιώντας ένα ballbar από την εταιρεία RENISHAW του Ηνωμένου Βασιλείου για βαθμονόμηση της πραγματικής κυκλικότητας και της γεωμετρικής ακρίβειας του μηχανήματος, και ταυτόχρονα διεξάγει πειράματα κοπής κύκλων για να διασφαλιστεί η ακρίβεια κατεργασίας 3D και η ακρίβεια κυκλικότητας του μηχανήματος.
