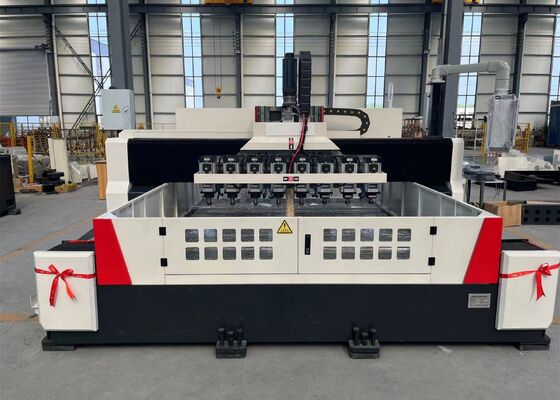

Μηχανή διάτρησης οθόνης CNC με κωνική οπή ατράκτου ER25 Φ 1-Φ6mm Μέγιστη διάμετρος διάτρησης

Εργαλείο τρυπήματος πλακέτας CNC Φ1-Φ6mm Max. Διαμέτρου τρυπήματος

Εφαρμογές:

Ο εξοπλισμός αυτός έχει αναπτυχθεί κυρίως για την υψηλής απόδοσης γεώτρηση εργασιακών τεμαχίων, όπως διάτρητες πλάκες, πλάκες σιτών και λεπτές πλάκες χάλυβα εντός του εύρους πάχους επεξεργασίας που ισχύει.Είναι ικανό να παράγει τρύπες σε ομοιογενή και σύνθετα υλικάΟλόκληρη η εργασία επεξεργασίας διέπεται από ένα ψηφιακό σύστημα ελέγχου CNC, εξασφαλίζοντας άνετη λειτουργία, ενώ υποστηρίζει αυτοματοποιημένη, υψηλής ακρίβειας, πολλαπλές προδιαγραφές,και μεγάλης παραγωγής.

Διαμόρφωση παραμέτρων:

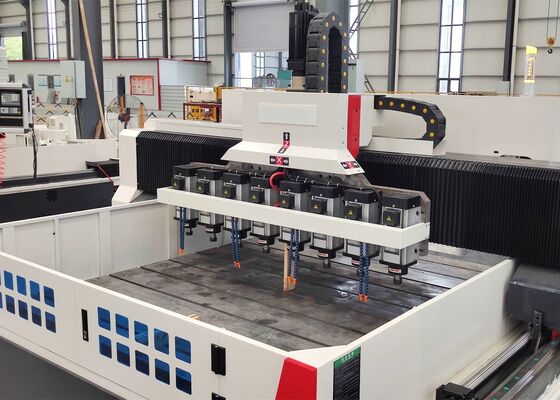

Δομή μηχανής:

Το εργαλειομηχανικό αποτελείται κυρίως από ένα τραπέζι εργασίας, κινητή γέφυρα, κινητή σέλα, πολλαπλές μονάδες σπινδύλων τρυπήματος, κεντρικό αυτόματο σύστημα λίπανσης, προστατευτικά συστήματα,σύστημα κυκλοφορίας ψυκτικούΟι κινητοί άξονες καθοδηγούνται από ακριβείς γραμμικές κατευθύνσεις κυλίνδυνου και κινούνται από συσσωρευτές με υψηλή ακρίβεια.παρέχοντας εξαιρετική ακρίβεια θέσης, επαναληψιμότητα και λειτουργική σταθερότητα.

1Δωμάτιο εργασίας:
Η μηχανή και το τραπέζι εργασίας κατασκευάζονται ως ολοκληρωμένα συστατικά από χυτοσίδηρο γκρι (HT250).τα χύτευμα υποβάλλονται σε επεξεργασία ακριβείας για την επίτευξη εξαιρετικής στατικής και δυναμικής ακαμψίας, αποτρέποντας αποτελεσματικά την παραμόρφωσηΗ επιφάνεια του τραπεζιού εργασίας είναι επιχρισμένη με ακρίβεια και ενσωματώνει λογικά τοποθετημένες τρύπες T για ασφαλή και βολικό σφίξιμο του εργασιακού υλικού.Ένα υψηλής ακρίβειας γραμμική καθοδήγηση είναι εγκατεστημένο σε κάθε πλευρά της βάσης του κρεβατιού, παρέχοντας ομοιόμορφη κατανομή φορτίου σε όλα τα διαδρόμια καθοδήγησης και βελτιώνοντας σημαντικά τη συνολική ακαμψία καθώς και την αντοχή σε έλξη και συμπίεση της μηχανής εργαλείου.Ο μηχανισμός κίνησης υιοθετεί έναν κινητήρα servo AC σε συνδυασμό με ένα σύνολο βίδα μπάλα ακρίβειας για διπλή πλευρική συγχρονισμένη κίνησηΟι ρυθμιζόμενες βίδες ισοπέδωσης είναι τοποθετημένες κάτω από το κρεβάτι, διευκολύνοντας την βολική ισοπέδωση και ευθυγράμμιση του κρεβατιού και του τραπεζιού εργασίας.

2Κινητή Πύλη:
Η κινητή θύρα κατασκευάζεται από γκρίζο χυτοσίδηρο (HT250) μέσω διαδικασιών χύτευσης και μηχανικής ακριβείας.Δύο σύνολα συσσωρευτών στροφών με σφαίρες ακριβείας, και δύο εφοδιαστικοί κινητήρες είναι εγκατεστημένοι στην μπροστινή πλευρά της θύρας, επιτρέποντας στους συρρέτες της κεφαλής κίνησης να κινούνται ομαλά κατά μήκος του άξονα Y.Κάθε διαφάνεια κεφαλής ισχύος είναι εξοπλισμένη με ανεξάρτητη κεφαλή ισχύος γεώτρησηςΗ κίνηση του γάντρου ελέγχεται με ακρίβεια από τους κινητήρες servo που μεταδίδουν την κίνηση στις βίδες σφαιρίσματος μέσω συνδέσεων υψηλής ακρίβειας, εξασφαλίζοντας σταθερή και ακριβή τοποθέτηση.

3Μετακινούμενη σέλα:
Η κινούμενη σέλα είναι ένα δομικό σύνολο χυτοσιδήματος με ακριβή μηχανήματα που έχει σχεδιαστεί για να παρέχει σταθερή και ακριβή κίνηση της μονάδας γεώτρησης.Περιλαμβάνει δύο υψηλής χωρητικότητας CNC σκληρυμένο οδηγό διαφάνειες, ένα σύνολο σφαιρικών βιδών υψηλής ακρίβειας και ένας πλανητικός μειωτής υψηλής ακρίβειας σε συνδυασμό με έναν κινητήρα servo.ελεγχόμενη ζωοτροφήΤο σύστημα παρέχει επίσης αυτόματο σπάσιμο τσιπ, εκκένωση τσιπ,και προγραμματισμένες λειτουργίες παύσης για τη βελτίωση της αποδοτικότητας της μηχανικής και της λειτουργικής ευκολίας.

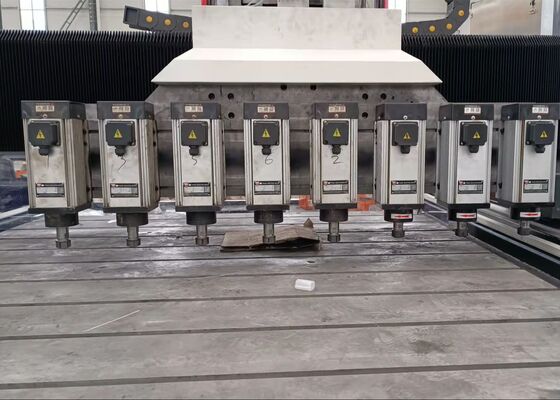

4Κεφαλίδα ισχύος τρύπησης:
Η κεφαλή ισχύος γεώτρησης είναι εξοπλισμένη με ειδικό τριστάσιο κινητήρα εμβελών που οδηγεί απευθείας ένα σύνολο εμβελών ακριβείας.Το σπιντέλο υποστηρίζεται από μια πεντάροχη ιαπωνική διαμόρφωση ρουλεμάν με γωνιακή επαφή, που αποτελείται από τρεις ρουλεμάντες στο μπροστινό μέρος και δύο στο πίσω μέρος, παρέχοντας σταθερή λειτουργία και ρυθμίση της ταχύτητας του σπινδέλου χωρίς βήματα.Ο μηχανισμός τροφοδοσίας τροφοδοτείται από ένα κινητήρα σε συνδυασμό με ένα σύνολο από ακρίβεια βίδα σφαίραςΟι κινήσεις του άξονα X και του άξονα Y υποστηρίζουν συντονισμένη σύνδεση υπό έλεγχο ημι-κλειστού βρόχου, επιτρέποντας τόσο γραμμική όσο και κυκλική επεξεργασία.Η μύτη του σπινδέλου είναι διαμορφωμένη με ένα θήκη εργαλείων ER για να φιλοξενήσει τα αντίστοιχα εργαλεία γεώτρησης και να εξασφαλίσει αξιόπιστη σύσφιξη εργαλείων.
