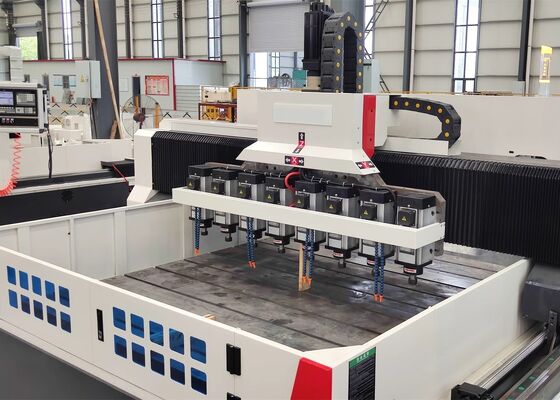

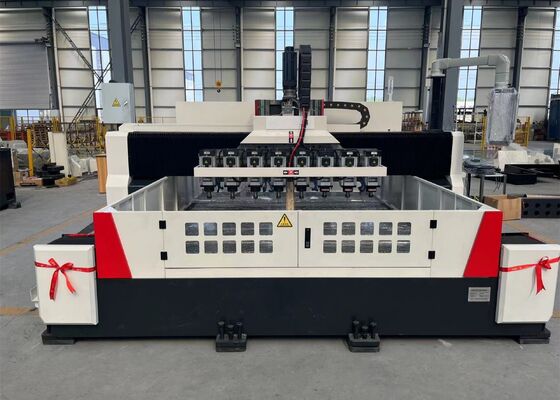

Μηχάνημα Γεώτρησης CNC Υψηλής Ταχύτητας Τύπου Γάντζου για Τρύπα Κωνικής Ατράκτου ER20 για Πλάκες Σίτας
Εφαρμογές:
Αυτό το μηχάνημα έχει σχεδιαστεί κυρίως για την υψηλής απόδοσης γεώτρηση τεμαχίων όπως πλάκες σίτας και λεπτές πλάκες εντός του εφαρμόσιμου εύρους πάχους. Είναι ικανό να παράγει διαμπερείς οπές τόσο σε εξαρτήματα μονής ύλης όσο και σε σύνθετα υλικά. Οι εργασίες κατεργασίας ελέγχονται μέσω ψηφιακού συστήματος, παρέχοντας μια φιλική προς το χρήστη διαδικασία λειτουργίας και αποτελεσματική διαχείριση παραγωγής. Ο εξοπλισμός είναι κατάλληλος για αυτοματοποιημένη, υψηλής ακρίβειας, πολλαπλών προδιαγραφών και μαζική παραγωγή.
Διαμόρφωση παραμέτρων:
| Μέγεθος τεμαχίου εργασίας |
ΜxΠ |
3000x1000 mm |
| Ύψος γάντζου |
200 mm |
| Κεφαλή γεώτρησης με κάθετη συρόμενη μπάρα |
Ποσ. |
8 |
| Τρύπα κωνικής ατράκτου |
ER20 |
| Μέγιστη διάμετρος γεώτρησης |
Φ 1-Φ6 mm |
| Μέγιστο πάχος |
≤180 mm |
| Ισχύς κινητήρα ατράκτου σερβοκινητήρα |
2.2kW |
| Μετατροπέας συχνότητας |
8x2.2kW |
| Απόσταση από το κάτω άκρο της ατράκτου έως την τράπεζα εργασίας |
0-200mm |
| Πλευρική κίνηση κεφαλής ισχύος |
Μέγιστη οριζόντια διαδρομή |
1000 mm |
| Ταχύτητα πλευρικής κίνησης |
0~7 r/min |
| Ισχύς σερβοκινητήρα για πλευρική κίνηση |
2.4kW |
| Διαμήκης κίνηση γάντζου (άξονας Y) |
Μέγιστη διαδρομή τροφοδοσίας |
3000 mm |
| Ταχύτητα κίνησης τροφοδοσίας |
0~7 m/min |
| Ισχύς σερβοκινητήρα τροφοδοσίας |
2x2.4kW |
| Κίνηση τροφοδοσίας κάθετης μπάρας (άξονας Z) |
Μέγιστη διαδρομή |
200 mm |
| Ταχύτητα κίνησης |
0~7 m/min |
| Ισχύς σερβοκινητήρα |
2.4kW |
| Ακρίβεια τοποθέτησης τριών αξόνων |
X/Y/Z/A/B/C |
±0.015/1000mm |
| Ακρίβεια επανατοποθέτησης τριών αξόνων |
X/Y/Z/A/B/C |
±0.01/1000mm |
Δομή Μηχανήματος:
Το μηχάνημα αποτελείται κυρίως από τράπεζα εργασίας, κινητό γάντζο, κινούμενη σέλα, πολλαπλές κεφαλές γεώτρησης, αυτόματο σύστημα λίπανσης, προστατευτικά συγκροτήματα, σύστημα ψύξης κυκλοφορίας, ψηφιακό σύστημα ελέγχου CNC και ηλεκτρικό σύστημα ελέγχου. Τα συγκροτήματα κυλιόμενων γραμμικών οδηγών παρέχουν δομική υποστήριξη και καθοδήγηση, ενώ τα συγκροτήματα σφαιρικών κοχλιών ακριβείας παρέχουν ακριβή μετάδοση κίνησης, εξασφαλίζοντας υψηλή ακρίβεια τοποθέτησης και επαναληψιμότητα καθ' όλη τη διαδικασία κατεργασίας.
1. Τράπεζα Εργασίας:
Το κρεβάτι του μηχανήματος και η τράπεζα εργασίας κατασκευάζονται ως ενιαία χυτά από χυτοσίδηρο (HT250). Μετά από δευτερογενή ανόπτηση και επεξεργασία γήρανσης, τα εξαρτήματα κατεργάζονται με ακρίβεια για να επιτευχθεί εξαιρετική στατική και δυναμική ακαμψία, διατηρώντας παράλληλα εξαιρετική σταθερότητα διαστάσεων και αντοχή στην παραμόρφωση. Η επιφάνεια της τράπεζας εργασίας είναι φινιρισμένη με ακρίβεια και ενσωματώνει συστηματικά διατεταγμένες υποδοχές Τ για αποτελεσματική και ασφαλή σύσφιξη του τεμαχίου εργασίας. Δύο γραμμικοί οδηγοί υψηλής ακρίβειας είναι εγκατεστημένοι σε κάθε πλευρά της βάσης του κρεβατιού, παρέχοντας ισορροπημένη κατανομή φορτίου στις ολισθήσεις οδηγών και ενισχύοντας σημαντικά τη δομική ακαμψία, την αντοχή σε εφελκυσμό και την αντοχή σε θλίψη του εργαλειομηχανής. Ο μηχανισμός κίνησης χρησιμοποιεί σερβοκινητήρα AC σε συνδυασμό με συγκρότημα σφαιρικού κοχλία ακριβείας σε διαμόρφωση διπλής πλευρικής κίνησης, επιτρέποντας σταθερή και ακριβή κίνηση του γάντζου κατά μήκος του άξονα Υ. Ρυθμιζόμενα μπουλόνια επιπέδωσης είναι ομοιόμορφα τοποθετημένα στην κάτω πλευρά του κρεβατιού, επιτρέποντας την εύκολη ρύθμιση του επιπέδου και της ευθυγράμμισης του κρεβατιού και της τράπεζας εργασίας.
2. Κινητός Γάντζος:
Ο κινητός γάντζος παράγεται από χυτοσίδηρο (HT250) μέσω χύτευσης ακριβείας και κατεργασίας, παρέχοντας μια στιβαρή και άκαμπτη δομική βάση. Το μπροστινό τμήμα του γάντζου είναι εφοδιασμένο με δύο συγκροτήματα κυλιόμενων γραμμικών οδηγών υψηλής φέρουσας ικανότητας, δύο σετ συγκροτημάτων σφαιρικών κοχλιών ακριβείας και δύο σερβοκινητήρες, επιτρέποντας στις ολισθήσεις της κεφαλής ισχύος να ταξιδεύουν με ακρίβεια κατά μήκος του άξονα Υ. Κάθε ολίσθηση κεφαλής ισχύος είναι εξοπλισμένη με μια ξεχωριστή κεφαλή γεώτρησης για εργασίες κατεργασίας. Η κίνηση του γάντζου οδηγείται από σερβοκινητήρες μέσω συνδέσμων ακριβείας που μεταδίδουν την κίνηση στα συγκροτήματα σφαιρικών κοχλιών, εξασφαλίζοντας ομαλή κίνηση, αξιόπιστη μετάδοση και ακριβή τοποθέτηση.
3. Κινούμενη Σέλα:
Η κινούμενη σέλα είναι ένα δομικό συγκρότημα από χυτοσίδηρο ακριβείας, σχεδιασμένο για να παρέχει σταθερή υποστήριξη και ακριβή τοποθέτηση για την κεφαλή γεώτρησης. Είναι εξοπλισμένη με δύο σκληρυμένους οδηγούς CNC υψηλής φέρουσας ικανότητας, ένα συγκρότημα σφαιρικού κοχλία ακριβείας και έναν πλανητικό μειωτήρα υψηλής ακρίβειας συνδεδεμένο με έναν σερβοκινητήρα. Αυτή η διαμόρφωση μετάδοσης κινεί την κεφαλή γεώτρησης κατά μήκος του άξονα Ζ και υποστηρίζει γρήγορη προσέγγιση, ελεγχόμενη τροφοδοσία, γρήγορη ανάσυρση και λειτουργίες στάσης. Ενσωματώνει επίσης αυτόματη θραύση τσιπς, αφαίρεση τσιπς και λειτουργίες παύσης, βελτιώνοντας τη συνέχεια της κατεργασίας και την αποδοτικότητα λειτουργίας.

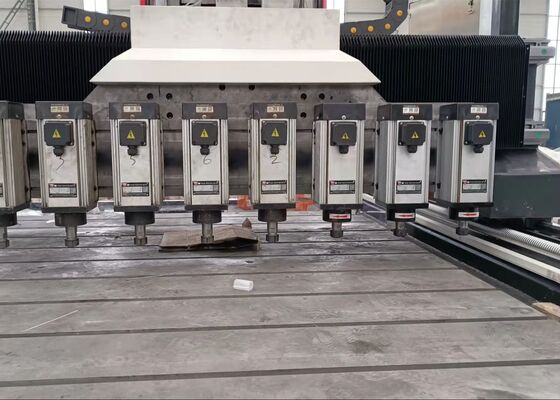

4. Κεφαλή Γεώτρησης:
Η κεφαλή γεώτρησης είναι εξοπλισμένη με έναν ειδικό τριφασικό κινητήρα ατράκτου που κινεί απευθείας το συγκρότημα ατράκτου ακριβείας. Η άτρακτος υποστηρίζεται από μια διαμόρφωση ρουλεμάν επαφής γωνίας Ιαπωνίας πέντε σειρών, που αποτελείται από τρία ρουλεμάν στο μπροστινό μέρος και δύο στο πίσω μέρος, παρέχοντας σταθερή υποστήριξη ατράκτου και επιτρέποντας την αδιάβαθμη ρύθμιση ταχύτητας. Ο μηχανισμός τροφοδοσίας κινείται από έναν σερβοκινητήρα σε συνδυασμό με ένα συγκρότημα σφαιρικού κοχλία ακριβείας, εξασφαλίζοντας ακριβή και ευαίσθητη κίνηση τροφοδοσίας. Τα συστήματα αξόνων Χ και Υ υποστηρίζουν συντονισμένη κίνηση υπό ημι-κλειστό έλεγχο, επιτρέποντας στο μηχάνημα να εκτελεί λειτουργίες γραμμικής και κυκλικής παρεμβολής. Η μύτη της ατράκτου είναι εφοδιασμένη με έναν συγκρατητήρα εργαλείων ER για να παρέχει ασφαλή και ακριβή σύσφιξη των εργαλείων γεώτρησης.
