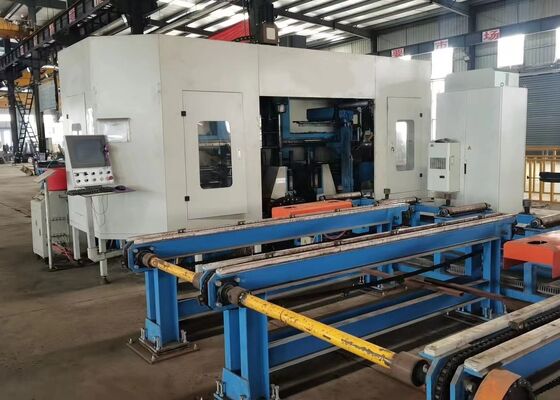

Μοντέλο BHD1250C CNC Μηχανή Γεώτρησης, Πριονίσματος και Ψαλιδίσματος Δοκών H με Κύρια Άτρακτο BT40

Μοντέλο BHD1250C CNC Μηχανή Γεώτρησης, Κοπής και Ψαλιδίσματος Δοκών H BT40 Κύρια Ατράκτος

Εισαγωγή Προϊόντος:

Αυτή η Γραμμή Γεώτρησης Δοκών CNC είναι ειδικά σχεδιασμένη για εφαρμογές γεώτρησης υψηλής ακρίβειας σε δομικά στοιχεία δοκών H. Εξοπλισμένη με τρεις μονάδες ατράκτου υψηλής ταχύτητας ακριβείας, η μηχανή προσφέρει αποδοτική πολυκατευθυντική απόδοση γεώτρησης με εξαιρετική ακρίβεια κατεργασίας και ευκολία λειτουργίας. Ως μια αξιόπιστη και προηγμένη λύση επεξεργασίας για τη βιομηχανία κατασκευής χάλυβα, εφαρμόζεται εκτενώς σε διάφορους τομείς, συμπεριλαμβανομένων των χαλύβδινων δομών κατασκευών, της μηχανικής γεφυρών, της κατασκευής πύργων μετάδοσης και των έργων μεγάλων δικτυωτών δομών.

Πληροφορίες διαμόρφωσης προϊόντος:

Χαρακτηριστικά Προϊόντος

1. Η μηχανή γεώτρησης και κοπής δοκών H CNC 3D αποτελείται από ένα στιβαρό πλαίσιο μηχανής, σύστημα τροφοδοσίας CNC, σύστημα χειρισμού υλικών, ηλεκτρικό σύστημα ελέγχου, υδραυλικό σύστημα, σύστημα ψύξης, σύστημα λίπανσης, μονάδα συλλογής απορριμμάτων και άλλες βοηθητικές συναρμολογήσεις. Σχεδιασμένος με σταθερό κρεβάτι μηχανής και διαμόρφωση κινητού τεμαχίου εργασίας, ο εξοπλισμός είναι ειδικά σχεδιασμένος για την κατεργασία δοκών H μεγάλου μεγέθους. Επιτρέπει συνεχή αυτοματοποιημένη παραγωγή, προσφέροντας υψηλή απόδοση επεξεργασίας, αξιόπιστη λειτουργική σταθερότητα και σταθερή απόδοση κατεργασίας.

2. Η δομή της μηχανής αποτελείται από το κύριο κρεβάτι μηχανής, συναρμολογήσεις συρόμενου τραπεζιού CNC, μηχανισμούς στήριξης, μονάδες άνω σύσφιξης, μονάδες πλευρικής σύσφιξης και συστήματα ανίχνευσης τεμαχίου εργασίας. Οι συναρμολογήσεις συρόμενου τραπεζιού CNC περιλαμβάνουν σταθερές πλευρικές ολισθήσεις, κινητές πλευρικές ολισθήσεις και μονάδες ολίσθησης άνω ατράκτου. Ειδικά αναπτυγμένη για την επεξεργασία δοκών H, κάθε συναρμολόγηση ολίσθησης ενσωματώνει πλάκα ολίσθησης, βάση ολίσθησης, κεφαλή ατράκτου, μηχανική άτρακτο υψηλής ταχύτητας, κυλινδρικό εργαλείο, κινητήρα μεταβλητής συχνότητας, σερβοκινητήρα, γραμμικούς οδηγούς και βίδες ακριβείας, παρέχοντας ακριβή τοποθέτηση, ομαλή κίνηση και σταθερή απόδοση κατεργασίας.

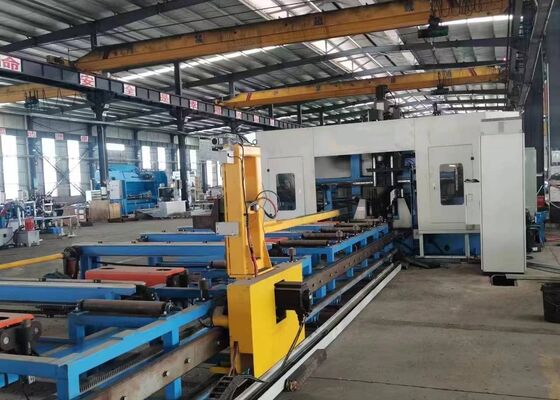

3. Το σύστημα τροφοδοσίας CNC αποτελείται από βάσεις στήριξης, μηχανισμούς μετάδοσης γραναζιού-οδοντωτού τροχού, σερβοκινητήρες, μειωτήρες και χειριστές τροφοδοσίας. Τροφοδοτούμενος από τον σερβοκινητήρα, ο χειριστής τροφοδοσίας μεταφέρει με ακρίβεια τεμάχια εργασίας δοκών H κατά μήκος του άξονα Χ, εξασφαλίζοντας ακριβή έλεγχο τροφοδοσίας, σταθερή τοποθέτηση υλικού και αξιόπιστη μεταφορά τεμαχίου εργασίας καθ' όλη τη διάρκεια της λειτουργίας κατεργασίας.

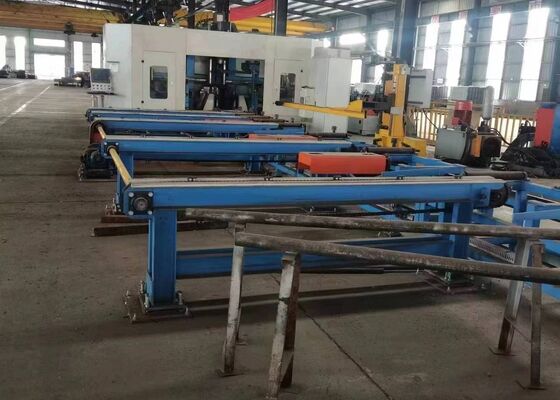

4. Το σύστημα χειρισμού υλικών ενσωματώνει τόσο έναν μεταφορέα εισόδου όσο και έναν μεταφορέα εξόδου. Ο μεταφορέας εισόδου αποτελείται από δομές στήριξης μεταφορέα, κυλίνδρους στήριξης και μηχανισμούς πλευρικής τοποθέτησης, οι οποίοι διευκολύνουν τη μεταφορά χαλύβδινων προφίλ, την ακριβή τοποθέτηση στον άξονα Υ και τον συντονισμένο φόρτωμα υλικού με το σύστημα τροφοδοσίας CNC, εξασφαλίζοντας έτσι αποτελεσματική και σταθερή τροφοδοσία τεμαχίου εργασίας. Ο μεταφορέας εξόδου αποτελείται από στηρίγματα εκφόρτωσης και συναρμολογήσεις κυλίνδρων, επιτρέποντας την ομαλή και αξιόπιστη μεταφορά των τελικών τεμαχίων εργασίας μετά τη διαδικασία κατεργασίας.

5. Το σύστημα ψύξης χρησιμοποιεί έναν συνδυασμό εσωτερικών και εξωτερικών μεθόδων ψύξης μαζί με τεχνολογία λίπανσης με ομίχλη λαδιού για τον αποτελεσματικό έλεγχο της θερμότητας που παράγεται κατά τις εργασίες γεώτρησης. Αυτή η βελτιστοποιημένη λύση ψύξης μειώνει την κατανάλωση ψυκτικού, μειώνει το συνολικό κόστος παραγωγής, υποστηρίζει καθαρότερη και πιο περιβαλλοντικά υπεύθυνη κατασκευή και παρατείνει τη διάρκεια ζωής του εργαλείου γεώτρησης ελαχιστοποιώντας τη θερμική φθορά και την υποβάθμιση του εργαλείου λόγω θερμότητας.

6. Το υδραυλικό σύστημα παρέχει αξιόπιστη υδραυλική ισχύ για τον μηχανισμό άνω σύσφιξης, τον μηχανισμό πλευρικής σύσφιξης, τους κυλίνδρους εργαλείων και άλλα υδραυλικά ενεργοποιούμενα εξαρτήματα. Εξασφαλίζει ασφαλή και σταθερή σύσφιξη του τεμαχίου εργασίας, διατηρώντας παράλληλα την αξιόπιστη λειτουργία της μηχανής καθ' όλη τη διάρκεια του κύκλου κατεργασίας.

7. Το πνευματικό σύστημα παρέχει πεπιεσμένο αέρα για τον χειριστή τροφοδοσίας, τους κυλίνδρους ανίχνευσης και άλλα πνευματικά ενεργοποιούμενα εξαρτήματα. Εξασφαλίζει γρήγορη ενεργοποίηση, ανταποκρινόμενο έλεγχο και αξιόπιστη αυτοματοποιημένη λειτουργία των σχετικών μηχανισμών της μηχανής.

8. Το σύστημα λίπανσης συνδυάζει κεντρική αυτόματη λίπανση με μεθόδους χειροκίνητης λίπανσης. Το κεντρικό σύστημα λίπανσης παρέχει έγκαιρη και ακριβώς μετρημένη λίπανση σε κρίσιμα κινούμενα εξαρτήματα, συμπεριλαμβανομένων των γραμμικών οδηγών και των συναρμολογήσεων βιδών ακριβείας, ελαχιστοποιώντας αποτελεσματικά τη μηχανική τριβή και φθορά, διατηρώντας παράλληλα τη μακροπρόθεσμη ακρίβεια κατεργασίας και την αξιοπιστία του εξοπλισμού.

9. Το σύστημα ελέγχου της μηχανής ενσωματώνει βιομηχανικό υπολογιστή, ελεγκτή PLC και σχετικά εξαρτήματα ελέγχου για την επίτευξη έξυπνης και αυτοματοποιημένης λειτουργίας της μηχανής. Τα προγράμματα επεξεργασίας μπορούν να δημιουργηθούν εισάγοντας σχέδια CAD ή εισάγοντας παραμέτρους κατεργασίας μέσω διεπαφών USB ή πληκτρολογίου. Το σύστημα επιτρέπει την αποθήκευση, ανάκληση, εμφάνιση και μεταφορά προγραμμάτων κατεργασίας σύμφωνα με τους καθορισμένους αριθμούς εξαρτημάτων όποτε απαιτείται. Επιτρέπει επίσης τη χειροκίνητη προσαρμογή μεμονωμένων παραμέτρων κατεργασίας, υποστηρίζοντας παράλληλα την πλήρως αυτόματη εκτέλεση του πλήρους κύκλου παραγωγής, ενισχύοντας σημαντικά την ευελιξία λειτουργίας, την αποδοτικότητα παραγωγής και τη συνολική παραγωγική ικανότητα.

Κατά τη διάρκεια των συνεδριών επίδειξης δειγμάτων, η μηχανή γεώτρησης, σήμανσης και κοπής δοκών και λαμαρινών CNC επιδεικνύει αποτελεσματικά τις δυνατότητες επεξεργασίας της χρησιμοποιώντας τυπικά δείγματα δοκών H με διαφορετικά πλάτη φλαντζών και πάχη κορμού, μαζί με δείγματα χαλύβδινων καναλιών σε διάφορες διαστάσεις. Τα επιδεικνυόμενα τεμάχια εργασίας απεικονίζουν με σαφήνεια την ικανότητα της μηχανής να επιτυγχάνει ακριβή τοποθέτηση οπών, καθαρές και ακριβείς σπειρωτές οπές και σαφώς καθορισμένα μοτίβα σήμανσης, παρέχοντας μια ολοκληρωμένη επίδειξη της εξαιρετικής ακρίβειας κατεργασίας, της συνέπειας της διαδικασίας και της λειτουργικής αξιοπιστίας σε πρακτικές βιομηχανικές εφαρμογές.

Η Μηχανή Γεώτρησης, Σήμανσης και Κοπής Δοκών H CNC Υψηλής Ταχύτητας χρησιμοποιείται κυρίως σε εγκαταστάσεις κατασκευής χαλύβδινων δομών και σε έργα κατασκευής γεφυρών. Σε εργαστήρια χαλύβδινων δομών, εξασφαλίζει ακριβή κατεργασία δοκών H που χρησιμοποιούνται σε σκελετούς και δομές στήριξης, παρέχοντας μια ισχυρή βάση για τη σταθερή συναρμολόγηση χαλύβδινων κατασκευών. Στην κατασκευή γεφυρών, ο εξοπλισμός εκτελεί εργασίες γεώτρησης υψηλής ακρίβειας σε δοκούς H, βελτιώνοντας τη δομική ακεραιότητα των γεφυρών και επιτρέποντάς τους να αντέχουν αποτελεσματικά μακροχρόνιες φορές. Με την εξαιρετική λειτουργική της αποδοτικότητα, αυτή η μηχανή προσφέρει αξιόπιστη υποστήριξη σε αυτούς τους ουσιώδεις τομείς υποδομής, συμβάλλοντας στην ομαλή πρόοδο των σχετικών έργων.
