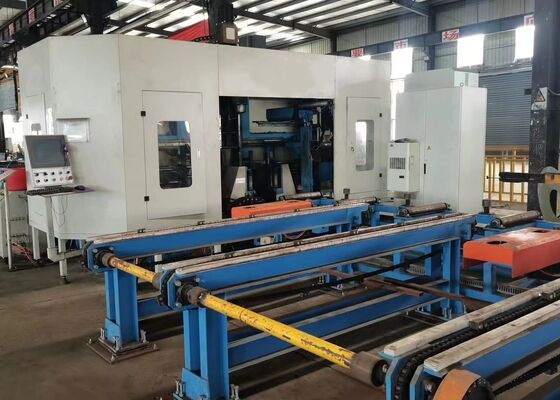

40mm Max. διάμετρος τρύπας CNC I Beam τρύπανση πριονιστική και κοπή μηχανή γραμμή με έλεγχο PLC

40mm Max. διάμετρος τρύπας CNC I Beam τρύπανση πριονιστική και κοπή μηχανή γραμμή με έλεγχο PLC

Εισαγωγή του προϊόντος:

Αυτή η γραμμή τρυπήματος CNC είναι ειδικά σχεδιασμένη για υψηλής ακρίβειας γεωτρήσεις σε δομικά στοιχεία H-beam.το μηχάνημα παρέχει αποτελεσματικές δυνατότητες γεώτρησης πολλαπλών γωνιών, διατηρώντας παράλληλα εξαιρετική ακρίβεια επεξεργασίαςΩς μια προηγμένη και αξιόπιστη λύση επεξεργασίας για τη βιομηχανία κατασκευής δομικών χάλυβα,Ο εξοπλισμός χρησιμοποιείται ευρέως στις κατασκευαστικές δομές από χάλυβα., μηχανική γεφυρών, κατασκευή πύργων μεταφοράς, δομές δικτύου μεγάλης κλίμακας και άλλες εφαρμογές επεξεργασίας χάλυβα βαρέας χρήσης.

Πληροφορίες διαμόρφωσης προϊόντος:

Χαρακτηριστικά του προϊόντος

1Η μηχανή τρύπησης και κοπής 3D CNC H-beam αποτελείται από ένα βαρύ πλαίσιο μηχανής, σύστημα τροφοδοσίας CNC, σύστημα χειρισμού υλικών, σύστημα ηλεκτρικού ελέγχου, υδραυλικό σύστημα, σύστημα ψύξης,σύστημα λίπανσης, μονάδα συλλογής σκουπιδιών και άλλα βοηθητικά σύνολα.ο εξοπλισμός έχει σχεδιαστεί ειδικά για να ανταποκρίνεται στις απαιτήσεις επεξεργασίας μεγάλων μεγεθών δέσμης HΥποστηρίζει συνεχή αυτοματοποιημένη παραγωγή, παρέχοντας παράλληλα υψηλή αποδοτικότητα επεξεργασίας, αξιόπιστη λειτουργική σταθερότητα και σταθερή ποιότητα επεξεργασίας.

2Η δομή της μηχανής περιλαμβάνει το κύριο κρεβάτι της μηχανής, συναρμολογήσεις τραπεζών CNC, μηχανισμούς υποστήριξης, μονάδες άνω συμπίεσης, πλευρικές μονάδες συμπίεσης και συστήματα ανίχνευσης κομματιού.Οι συναρμολογήσεις συρρίκνωσης CNC περιλαμβάνουν σταθερές πλευρικές διαφάνειεςΕιδικά σχεδιασμένα για επεξεργασία δέσμης H, κάθε συσσωρευτική συλλογή περιλαμβάνει μια πλακέτα διακίνησης, βάση διακίνησης, κεφαλίδα σπινδέλου,Μηχανοκίνητο σπινθήρα υψηλής ταχύτητας, κύλινδρο εργαλείου, κινητήρα μεταβλητής συχνότητας, κινητήρα εφοδιασμού, γραμμικές οδούς καθοδήγησης και βίδες προώθησης ακριβείας, εξασφαλίζοντας ακριβή τοποθέτηση, ομαλή κίνηση και αξιόπιστη απόδοση μηχανικής.

3Το σύστημα τροφοδοσίας CNC αποτελείται από στηρίγματα υποστήριξης, μηχανισμούς μεταφοράς, κινητήρες servo, μειωτήρες και χειριστήρες τροφοδοσίας.ο χειριστής τροφοδοσίας μεταφέρει με ακρίβεια τα εργαλεία δέσμης H κατά μήκος του άξονα X, παρέχοντας ακριβή έλεγχο τροφοδοσίας, σταθερή τοποθέτηση του εργαστηρίου και αξιόπιστη μεταφορά υλικού καθ' όλη τη διάρκεια του κύκλου μηχανικής.

4Το σύστημα επεξεργασίας υλικών αποτελείται τόσο από μεταγωγικό εισόδου όσο και από μεταγωγικό εξόδου.και μηχανισμοί πλευρικής τοποθέτησης, που επιτρέπει την αποτελεσματική μεταφορά των χαλυβουργικών προφίλ, την ακριβή τοποθέτηση στον άξονα Y και την συντονισμένη φόρτωση υλικού σε συνδυασμό με το σύστημα τροφοδοσίας CNC.Αυτή η διαμόρφωση εξασφαλίζει ομαλή και σταθερή τροφοδότηση του εργασιακού αντικειμένουΟ μεταφορέας εκφόρτωσης αποτελείται από υποστηρίγματα εκφόρτωσης και συγκροτήματα κυλίνδρων, που διευκολύνουν την αξιόπιστη και συνεχή μεταφορά των τελικών εργαστηρίων μετά την επεξεργασία.

5Το σύστημα ψύξης συνδυάζει μεθόδους εσωτερικής και εξωτερικής ψύξης με τεχνολογία λιπαντικής ομίχλης πετρελαίου για την αποτελεσματική διαχείριση της θερμότητας που παράγεται κατά τη διάρκεια των εργασιών γεώτρησης.Αυτή η βελτιστοποιημένη διαμόρφωση ψύξης μειώνει την κατανάλωση ψυκτικού, μειώνει τα λειτουργικά έξοδα που σχετίζονται με την παραγωγή, προωθεί καθαρότερη και πιο περιβαλλοντικά υπεύθυνη παραγωγή,και επεκτείνει τη διάρκεια ζωής του εργαλείου τρυπών ελαχιστοποιώντας τη θερμική φθορά και την υποβάθμιση του εργαλείου που προκαλείται από τη θερμότητα.

6Το υδραυλικό σύστημα παρέχει αξιόπιστη υδραυλική ενέργεια στον άνω μηχανισμό συμπίεσης, στον πλευρικό μηχανισμό συμπίεσης, στους κυλίνδρους εργαλείων και σε άλλα υδραυλικά ενεργοποιημένα εξαρτήματα.Παρέχει ασφαλή και σταθερή στερέωση του εργασιακού μερίδιου, εξασφαλίζοντας παράλληλα αξιόπιστη λειτουργία του μηχανήματος καθ 'όλη τη διάρκεια του πλήρους κύκλου μηχανικής.

7Το πνευματικό σύστημα παρέχει ισχύ συμπιεσμένου αέρα στον χειριστή τροφοδοσίας, στους κυλίνδρους ανίχνευσης και σε άλλα πνευματικά ενεργοποιημένα εξαρτήματα.και αξιόπιστες αυτοματοποιημένες επιδόσεις για τους αντίστοιχους μηχανισμούς μηχανών.

8Το σύστημα λίπανσης συνδυάζει την κεντρική αυτόματη λίπανση με τις διαδικασίες χειροκίνητης λίπανσης.Το κεντρικό σύστημα λίπανσης παρέχει έγκαιρη και ακριβώς ελεγχόμενη λίπανση σε κρίσιμα κινούμενα στοιχείαΑυτό μειώνει αποτελεσματικά τη τριβή και τη μηχανική φθορά, διατηρώντας παράλληλα τη μακροχρόνια ακρίβεια της μηχανικής και την συνολική αξιοπιστία του εξοπλισμού.

9Το σύστημα ελέγχου της μηχανής ενσωματώνει έναν βιομηχανικό υπολογιστή, έναν ελεγκτή PLC και συναφή εξαρτήματα ελέγχου για να παρέχει έξυπνη και αυτοματοποιημένη λειτουργία του εξοπλισμού.Τα προγράμματα επεξεργασίας μπορούν να δημιουργηθούν με την εισαγωγή σχεδίων CAD ή την εισαγωγή παραμέτρων επεξεργασίας μέσω διεπαφών USB ή εισόδου πληκτρολογίουΤο σύστημα υποστηρίζει την αποθήκευση, ανάκτηση, προβολή και μεταφορά προγραμμάτων μηχανικής σύμφωνα με τους καθορισμένους αριθμούς εξαρτημάτων όποτε απαιτείται.Οι μεμονωμένες παραμέτρους επεξεργασίας μπορούν επίσης να ρυθμίζονται χειροκίνητα, ενώ ο πλήρης κύκλος παραγωγής μπορεί να εκτελεστεί αυτόματα, βελτιώνοντας σημαντικά την επιχειρησιακή ευελιξία, την αποδοτικότητα της παραγωγής και τη συνολική παραγωγικότητα της παραγωγής.

Κατά τη διάρκεια των δοκιμαστικών συνεδριάσεων επίδειξης, η δομή CNC και το φύλλο μέταλλου τρυπήματος, σήμανσης,και μηχανή κούρεμα επιδεικνύει αποτελεσματικά τις δυνατότητες επεξεργασίας του χρησιμοποιώντας πρότυπα δείγματα H-beam με διαφορετικά πλάτη φλάντζας και πάχους ιστούΤα αποδεικνυόμενα εργαλεία δείχνουν καθαρά την ικανότητα της μηχανής να επιτυγχάνει ακριβή τοποθέτηση τρυπών.καθαρά και ακριβή νήματα, και σαφώς καθορισμένα μοτίβα σήμανσης, παρέχοντας μια ολοκληρωμένη επίδειξη της εξαιρετικής ακρίβειας επεξεργασίας, της συνέπειας της διαδικασίας,και λειτουργική αξιοπιστία σε πρακτικές βιομηχανικές εφαρμογές.

Η υψηλής ταχύτητας μηχανή CNC H-Beam Drilling, Marking και Shearing χρησιμοποιείται κυρίως σε εγκαταστάσεις κατασκευής χάλυβα και έργα κατασκευής γεφυρών.εξασφαλίζει ακριβή μηχανική επεξεργασία των δομών H που χρησιμοποιούνται σε πλαίσια και δομές στήριξηςΟ εξοπλισμός εκτελεί με υψηλή ακρίβεια τις γεωτρήσεις σε H-σκάλες.βελτίωση της διαρθρωτικής ακεραιότητας των γεφυρών και ικανότητά τους να αντέχουν αποτελεσματικά σε μακροπρόθεσμα φορτίαΜε την εξαιρετική λειτουργική της αποτελεσματικότητα, το μηχάνημα αυτό παρέχει αξιόπιστη υποστήριξη σε αυτούς τους βασικούς τομείς υποδομών, συμβάλλοντας στην ομαλή πρόοδο σχετικών έργων.
