Με ειδικό σχεδιασμό Cnc γωνιακή χάλυβα τρυπήματος μηχανή σήμανσης 34 × 8 × 3m συνολική διάσταση

Με προσαρμοσμένο σχεδιασμό Μηχανή Σήμανσης Γωνιακού Χάλυβα CNC 34×8×3μ Συνολικές Διαστάσεις

Χρήση Προϊόντος:

Αυτή η προσαρμοσμένη γραμμή παραγωγής γωνιακού χάλυβα CNC είναι ειδικά κατασκευασμένη για εργασίες διάτρησης και διάτρησης σε γωνιακό χάλυβα μεγάλου μεγέθους, υψηλής αντοχής, ένα κρίσιμο δομικό υλικό που χρησιμοποιείται ευρέως στην κατασκευή πύργων γραμμών μεταφοράς. Η γραμμή παραγωγής είναι ικανή να κατεργάζεται με ακρίβεια όλες τις καθορισμένες οπές σε εξαρτήματα γωνιακού χάλυβα, παρέχοντας εξαιρετική ποιότητα οπών, ακριβή τοποθεσιακή ακρίβεια, υψηλή αποδοτικότητα παραγωγής και υψηλό βαθμό αυτοματοποιημένης επεξεργασίας.

Κύριες παράμετροι:

Χαρακτηριστικά Προϊόντος:

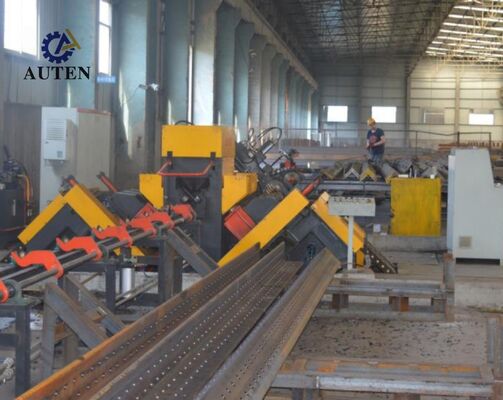

Η γραμμή παραγωγής διάτρησης γωνιακού χάλυβα CNC ενσωματώνει ένα εξαιρετικά αυτοματοποιημένο σύστημα επεξεργασίας, που αποτελείται από μια αυτόματη μονάδα φόρτωσης με εγκάρσιο μεταφορέα υλικού και μηχανισμό περιστροφικής φόρτωσης, ένα αυτόματο σύστημα εκφόρτωσης και ένα έξυπνο σύστημα τροφοδοσίας τεμαχίου εργασίας. Οι διαδικασίες διάτρησης, διάτρησης και σήμανσης μπορούν να εκτελεστούν διαδοχικά εντός ενός συνεχούς κύκλου κατεργασίας, εξαλείφοντας την ανάγκη για χειροκίνητη παρέμβαση κατά την παραγωγή. Αυτή η ολοκληρωμένη αυτοματοποίηση μειώνει την εργασία, βελτιώνει την παραγωγική ικανότητα, διατηρεί σταθερή ποιότητα κατεργασίας και διασφαλίζει σταθερή και αξιόπιστη λειτουργία του εξοπλισμού.

Η μονάδα σήμανσης της γραμμής παραγωγής διάτρησης και σήμανσης γωνιακού χάλυβα CNC υιοθετεί μια άκαμπτη, κλειστή κατασκευή πλαισίου, παρέχοντας εξαιρετική δομική ακαμψία και σταθερή ακρίβεια σήμανσης κατά τη διάρκεια παρατεταμένης συνεχούς λειτουργίας. Η συναρμολόγηση αποτελείται από μια σταθερή βάση στήριξης τοποθετημένη στο πλαίσιο του μηχανήματος, ένα κινητό τραπέζι εργασίας και μια υδραυλικά ενεργοποιούμενη κεφαλή σήμανσης χαρακτήρων. Με βάση τα προγράμματα κατεργασίας που παράγονται από το σύστημα ελέγχου CNC, οι εργασίες σήμανσης εκτελούνται αυτόματα στις καθορισμένες συντεταγμένες που ορίζονται στα σχέδια μηχανικής. Για να φιλοξενήσει προφίλ γωνιακού χάλυβα με διάφορες διαστάσεις, η μονάδα σήμανσης ενσωματώνει έναν μηχανισμό χειροκίνητης ρύθμισης που επιτρέπει την ευέλικτη κάθετη τοποθέτηση της κινητής διάταξης σήμανσης και την ακριβή ρύθμιση της κεφαλής σήμανσης σύμφωνα με τις συγκεκριμένες απαιτήσεις παραγωγής.

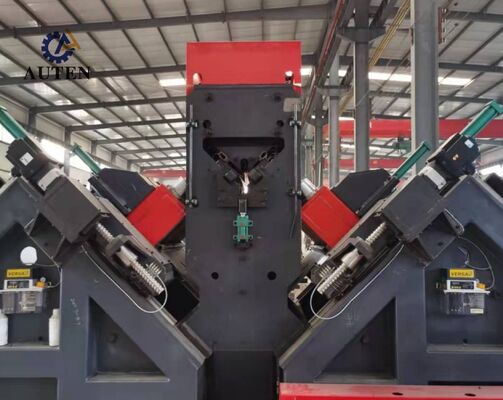

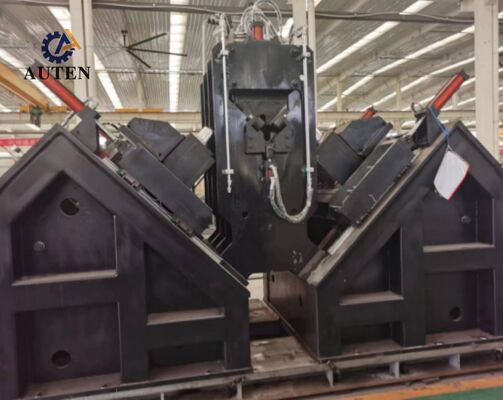

Το σύστημα διάτρησης του εξοπλισμού επεξεργασίας πύργων μεταφοράς CNC παρέχει υψηλή ακρίβεια τοποθέτησης και σταθερή απόδοση κατεργασίας. Ο μηχανισμός τροφοδοσίας υλικού τροφοδοτείται από έναν κινητήρα servo υψηλής απόδοσης και χρησιμοποιεί μετάδοση γραναζωτού τροχού και οδοντωτού κανόνα για να επιτύχει ομαλή και ακριβή κίνηση του τεμαχίου εργασίας. Μια συσκευή ανίχνευσης θέσης γραναζωτού τροχού, σε συνδυασμό με έναν κωδικοποιητή ανάδρασης υψηλής ακρίβειας, δημιουργεί ένα πλήρες σύστημα τοποθέτησης κλειστού βρόχου για να διασφαλίσει ακριβή και αξιόπιστη τοποθέτηση υλικού καθ' όλη τη διάρκεια της διαδικασίας κατεργασίας. Εν τω μεταξύ, οι κεφαλές διάτρησης που λειτουργούν κατά μήκος των δύο κατευθύνσεων φλάντζας του γωνιακού χάλυβα είναι ενεργοποιούμενες με servo μέσω μηχανισμών μετάδοσης με σφαιρικές βίδες ακριβείας, παρέχοντας ακριβή τοποθέτηση οπών, σταθερή σταθερότητα κατεργασίας και ανώτερη ποιότητα επεξεργασίας για εξαρτήματα γωνιακού χάλυβα.

Το σύστημα ελέγχου CNC που βασίζεται σε βιομηχανικό υπολογιστή είναι εξοπλισμένο με μια φιλική προς το χρήστη διεπαφή λειτουργίας στην ελληνική γλώσσα, επιτρέποντας στο προσωπικό παραγωγής να ελέγχει τις λειτουργίες του μηχανήματος άνετα και αποτελεσματικά. Το σύστημα παρέχει γραφική απεικόνιση των διαμορφώσεων των τεμαχίων εργασίας και δεδομένων συντεταγμένων οπών, υποστηρίζοντας την επαλήθευση κατεργασίας και την παρακολούθηση της διαδικασίας σε πραγματικό χρόνο. Επιτρέπει επίσης την άμεση εισαγωγή προγραμμάτων κατεργασίας που παράγονται από επαγγελματικό λογισμικό προγραμματισμού, βελτιώνοντας σημαντικά την αποδοτικότητα της αποθήκευσης, ταξινόμησης, ανάκτησης προγραμμάτων CNC και της ολοκληρωμένης διαχείρισης παραγωγής.

Τα δείγματα επίδειξης καλύπτουν ένα ευρύ φάσμα τυπικών διαστάσεων γωνιακού χάλυβα και αντιπροσωπευτικών μοτίβων οπών που χρησιμοποιούνται συνήθως στην κατασκευή πύργων γραμμών μεταφοράς. Αυτά τα δείγματα τεμαχίων εργασίας επιτρέπουν στους πελάτες, τους μηχανικούς και το προσωπικό ποιοτικού ελέγχου να αξιολογήσουν άμεσα τις δυνατότητες κατεργασίας του εξοπλισμού, συμπεριλαμβανομένης της ακρίβειας διάτρησης, της ποιότητας σήμανσης, της διαστατικής συνέπειας και της συνολικής απόδοσης επεξεργασίας. Ως πρακτικά εξαρτήματα αναφοράς, τα δείγματα παρέχουν μια αποτελεσματική βάση για την επαλήθευση της καταλληλότητας του μηχανήματος για τις πραγματικές απαιτήσεις παραγωγής πύργων μεταφοράς.

Σε εφαρμογές υπερυψηλής τάσης (UHV) μεταφοράς ενέργειας, οι πύργοι μεταφοράς απαιτείται να αντέχουν σε σοβαρές περιβαλλοντικές συνθήκες, σημαντικά δομικά φορτία και μακροχρόνιες τάσεις λειτουργίας. Αυτό το σύστημα επεξεργασίας γωνιακού χάλυβα CNC έχει αναπτυχθεί ειδικά για την κατασκευή των γωνιακών χαλύβδινων μελών που σχηματίζουν το κύριο φέρον πλαίσιο των πύργων μεταφοράς. Εκτελεί εργασίες διάτρησης και σήμανσης υψηλής ακρίβειας σε γωνιακό χάλυβα που χρησιμοποιείται σε σώματα πύργων, εγκάρσιους βραχίονες και άλλα απαραίτητα δομικά εξαρτήματα, διασφαλίζοντας ακριβή τοποθέτηση οπών, αξιόπιστη ποιότητα σύνδεσης και ακριβή συναρμολόγηση. Υποστηρίζοντας τη δομική ακεραιότητα, την ασφάλεια λειτουργίας και τη μακροχρόνια αξιοπιστία υπηρεσιών, το σύστημα παρέχει μια αποδοτική και αξιόπιστη λύση κατασκευής για σύγχρονες υποδομές μεταφοράς ενέργειας και παραγωγή πύργων μεταφοράς υψηλού όγκου.
