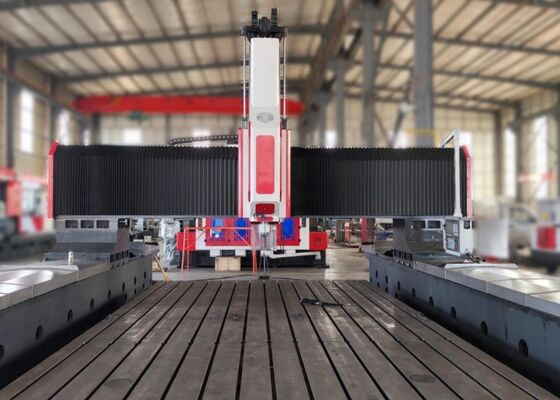

PHD4080 Cnc Gantry-Type Mobile CNC Drilling Milling Machine Ατσάλινη πλάκα φλάντζης ανταλλακτής θερμότητας
Εισαγωγή του προϊόντος:
Ο εξοπλισμός αυτός είναι κινητή μηχανή CNC υψηλής ταχύτητας για τρύπηση και φρέσκωση, σχεδιασμένη κυρίως για τρύπηση, χτύπημα και φρέσκωση σε χαλυβουργικές πλάκες, φλάντζες, ανταλλακτές θερμότητας,Τύπου φύλλαΥποστηρίζει τη γεώτρηση υψηλής ταχύτητας με εργαλεία από καρβίδιο και ένα εσωτερικό σύστημα ψύξης.Το μηχάνημα προσφέρει φιλική προς το χρήστη λειτουργία και υποστηρίζει αυτοματοποιημένη, επεξεργασία υψηλής ακρίβειας για την παραγωγή μικρών και μεσαίων παρτίδων που περιλαμβάνει πολλαπλούς τύπους εργαστηρίων.
Διαμόρφωση προϊόντος:
| Σχήμα |
PHD4080 |
| Μέγεθος του εργασιακού τμήματος |
LxW (mm) |
4000x8000 |
| Διάμετρος T-slot του Workbench (mm) |
28 |
| Κεφαλή ισχύος γεώτρησης |
Τι ώρα; |
1 ή 2 |
| Σπονδυλικός σπινθήρας |
BT1 χημικό προϊόν |
| Μέγιστη διάμετρος γεώτρησης (mm) |
Φ90 |
| Μέγιστο πάχος (mm) |
≤ 300 |
| Διάμετρος απόσβεσης |
M3-M36 |
| Ταχύτητα σπινθήρα (r/min) |
30~3000 |
| Δύναμη κινητήρα στρογγυλοβομβίδας σερβοβομβίδας (kW) |
22/30/37 |
| Πλευρική κίνηση της κεφαλής ισχύος (άξονας Χ) |
Μέγιστη οριζόντια στροφή (mm) |
4000 |
| Ταχύτητα πλευρικής κίνησης (r/min) |
0 ~ 6 |
| Δύναμη κινητήρα σερβοκινητήρα για πλευρική κίνηση (kW) |
3.6 |
| Η διαμήκη κίνηση του γάντρια (άξονας Y) |
Μέγιστη στροφή τροφοδοσίας (mm) |
8000 |
| Ταχύτητα κίνησης τροφής (m/min) |
0 ~ 6 |
| Δύναμη τροφοδοτικού σερβοκινητήρα (kW) |
3.6/5.5 |
| Βιότοπη κίνηση τροφοδοσίας (άξονας Z) |
Μέγιστη στροφή (mm) |
1400 |
| Ταχύτητα κίνησης (m/min) |
0 ~ 4 |
| Δύναμη κινητήρα σερβοκινητήρα (kW) |
3.6 |
| Ακριβότητα θέσης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,015/1000 |
| Ακριβότητα επαναλαμβανόμενης τοποθέτησης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,01/1000 |
| Ηλεκτρικό σύστημα |
Σύστημα CNC |
FAGOR/ KND/ GSK |
| Ανταλλακτικός εργαλείων |
Τύπος δίσκου (προαιρετικός) |
24 θέσεις εργαλείων |
| Συνολικό μέγεθος |
LxWxH (m) |
13x6,9x6.2 |
Χαρακτηριστικά του προϊόντος
1Το μηχάνημα αποτελείται από ένα κρεβάτι μηχανής, τραπέζι εργασίας, κινητή θύρα, κατακόρυφη κεφαλή ισχύος τύπου ram, υδραυλικό σύστημα, πνευματικό σύστημα, σύστημα ψύξης, κεντρικό σύστημα λίπανσης,ηλεκτρικό σύστημα ελέγχου, και αυτόματο σύστημα αφαίρεσης τσιπ.
2Μέσα σε αυτή τη σειρά μηχανών, η επιφάνεια εργασίας και η θύρα είναι διαμορφωμένες ως ανεξάρτητες δομικές συγκεντρώσεις, με την θύρα να κινείται κατά μήκος δύο υποστηρικτικών βάσεων.ακρίβεια θέσης, και ανθεκτικές επιδόσεις, εξασφαλίζοντας σταθερή και αξιόπιστη λειτουργία κατά τις απαιτητικές διαδικασίες γεώτρησης.
3Το μηχάνημα είναι εξοπλισμένο με ένα υψηλής ποιότητας τραπέζι εργασίας που κατασκευάζεται από χυτοσίδηρο χρώματος HT300, παρέχοντας μια σταθερή και σταθερή βάση για επεξεργασία ακριβείας.

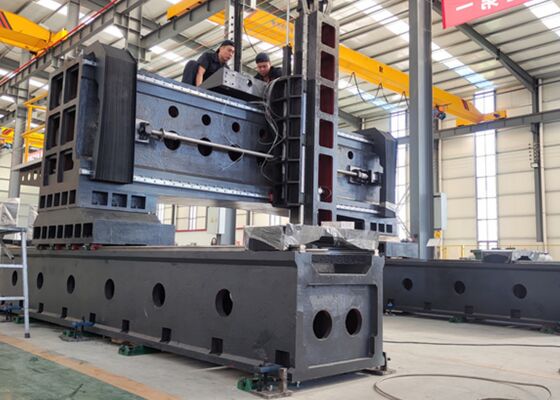

Το κρεβάτι της μηχανής και το τραπέζι εργασίας είναι κατασκευασμένα από υψηλής ποιότητας χυτοσίδηρο χρώματος HT300 και υποβάλλονται σε δύο κύκλους θερμικής επεξεργασίας για την εξάλειψη των εσωτερικών πιέσεων.Η ξεχωριστή δομική διαμόρφωσή τους βοηθά να ελαχιστοποιηθεί ο συντονισμός που παράγεται κατά τη διάρκεια της γεώτρησης, βελτιώνοντας έτσι τη σταθερότητα της επεξεργασίας και επεκτείνοντας τη διάρκεια ζωής των εργαλείων κοπής καρβιδίων.
1Το αυτόματο σύστημα απομάκρυνσης τσιπ και το σύστημα κυκλοφορίας ψυκτικού υγρού μειώνουν τον χρόνο βοηθητικής επεξεργασίας και ελαχιστοποιούν την χειροκίνητη παρέμβαση.Οι χειριστές πρέπει κυρίως να φορτώνουν και να εκφορτώνουν τα εργασιακά κομμάτια και να αντικαθιστούν τα εργαλεία γεώτρησης, απλουστεύοντας τις συνήθεις εργασίες και αυξάνοντας τη συνολική αποτελεσματικότητα της παραγωγής.
2Το μηχάνημα διαθέτει ένα σπιντέλο BT50 υψηλής ακρίβειας που κατασκευάζεται στην Ταϊβάν, εξοπλισμένο με εσωτερικό σύστημα παροχής ψύξης για την υποστήριξη της αποτελεσματικής μηχανικής με τρυπάνι καρβιδίου.Ένας κυλίνδρος αερισμού για τη δέσμευση εργαλείων επιτρέπει την εύκολη και γρήγορη αλλαγή εργαλείωνΟ υψηλής ισχύος κινητήρας σπινδέλου συνδέεται μέσω μιας συγχρονισμένης ζώνης μετάδοσης με κινητήρα σέρβο, παρέχοντας ένα ευρύ εύρος ταχύτητας σπινδέλου για να ικανοποιήσει τις απαιτήσεις διαφορετικών εφαρμογών μηχανικής.
3Η μηχανή τρυπήματος CNC αυτή έχει σχεδιαστεί για να ανταποκρίνεται στα ειδικά χαρακτηριστικά του εργασιακού τμήματος και στις απαιτήσεις της ακρίβειας επεξεργασίας.με συμπαγές δομικό σχεδιασμό και ευέλικτες δυνατότητες επεξεργασίαςΧρησιμοποιεί αποτελεσματικά μοτίβα τρυπών που διατίθενται σε κυκλικές διαμορφώσεις ή ευθείες γραμμές, παρέχοντας γεωτρήσεις υψηλής ταχύτητας με αξιόπιστη ακρίβεια θέσης.Με την πρακτική διαμόρφωσή του και τις σταθερές επιδόσεις της μηχανικής, το μηχάνημα παρέχει μια οικονομικά αποδοτική λύση για την επεξεργασία των μεταλλικών πλακών ακριβείας.

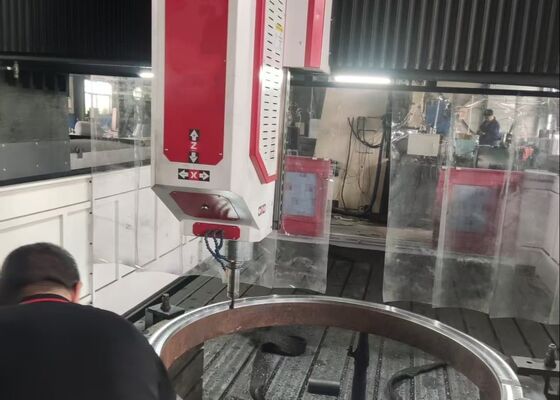

Η μηχανή τρυπήματος πλάκας τύπου γάντιας CNC είναι μια ισχυρή βιομηχανική λύση που αναπτύχθηκε για την ακριβή μηχανική επεξεργασία τεμαχίων σε σχήμα πλάκας και δομικών εξαρτημάτων.Είναι ιδιαίτερα κατάλληλο για την επεξεργασία φλάντζων, δίσκοι, δαχτυλίδια, επίπεδες πλάκες και παρόμοια κατασκευαστικά στοιχεία, υπό την προϋπόθεση ότι το πάχος των υλικών τους παραμένει εντός του καθορισμένου εύρους αποτελεσματικής επεξεργασίας της μηχανής.
Σε εγκαταστάσεις κατασκευής δομικού χάλυβα, το μηχάνημα εκτελεί γεωτρήσεις ακριβείας και άλεση σε δομικές πλάκες, πλάκες σύνδεσης και συναφή εξαρτήματα,υποστήριξη ακριβούς συναρμολόγησης και αξιόπιστων δομικών συνδέσεωνΣτον τομέα της αιολικής ενέργειας, παρέχει επεξεργασία υψηλής ακρίβειας για στοιχεία πύργου ανεμογεννητριών και συγκροτήματα φλάντζων,συμβάλλουν στην εξασφάλιση της διαμετρικής ακρίβειας και της δομικής αξιοπιστίας υπό απαιτητικές περιβαλλοντικές συνθήκεςΣτην κατασκευή γεφυρών, ο εξοπλισμός επεξεργάζεται τις δομές γεφυρών, τα στοιχεία στήριξης και τα συναφή δομικά μέρη,που επιτρέπουν την παραγωγή ακριβών, ανθεκτικές συνδέσεις σχεδιασμένες να αντέχουν σε δυναμικά φορτία καθ' όλη τη διάρκεια ζωής της γέφυρας.
