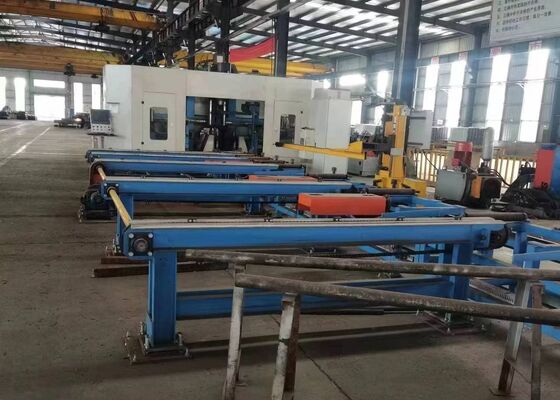

Μηχανή διάτρησης CNC H-δοκού πολλαπλών ατράκτων για επεξεργασία δοκών υψηλής ακρίβειας

Μηχανή διάτρησης δοκών CNC H πολλαπλών ατράκτων για επεξεργασία δοκών υψηλής ακρίβειας

Εισαγωγή Προϊόντος:

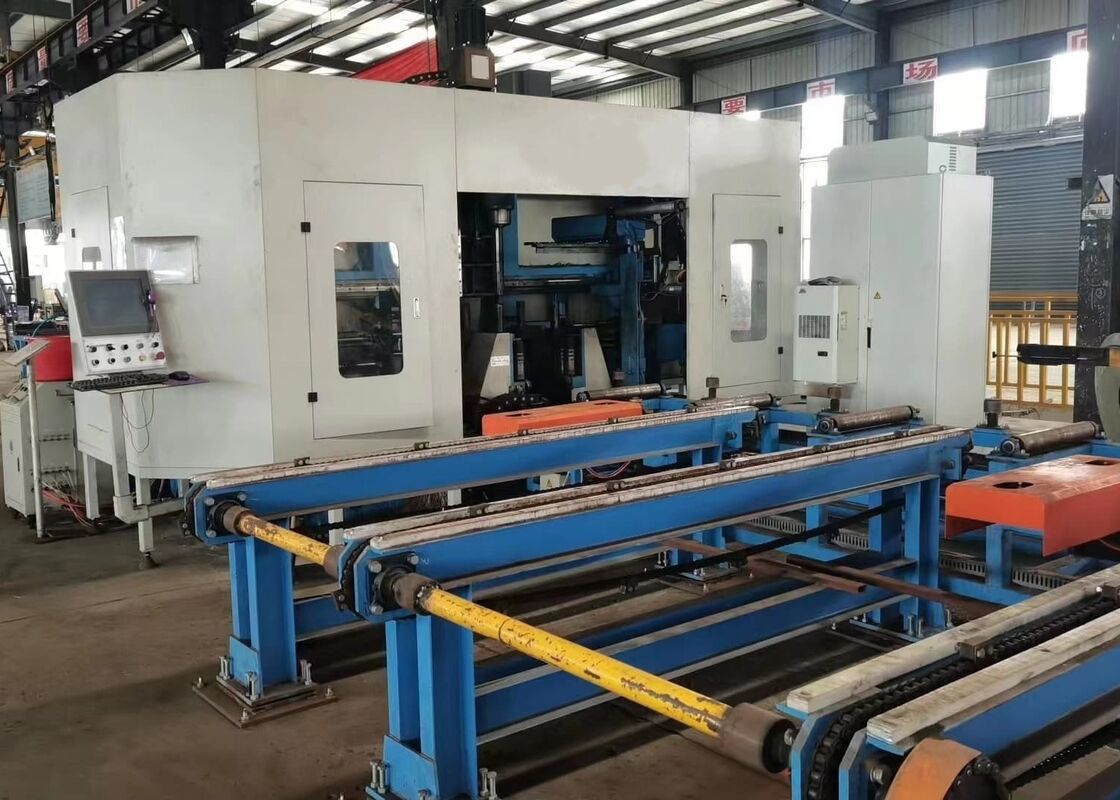

Το CNC H-Beam Drilling Machine είναι ειδικά κατασκευασμένο για διάτρηση υψηλής ακρίβειας, τρύπημα, σήμανση και χάραξη δοκών H, τμημάτων καναλιών, χάλυβα γωνίας και άλλων δομικών στοιχείων χάλυβα. Εφαρμόζεται ευρέως στην κατασκευή μεταλλικών κατασκευών για εμπορικά κτίρια, κατασκευές στάθμευσης, πύργους μετάδοσης, δικτυωτούς πύργους, γέφυρες και διάφορα έργα κατασκευής από χάλυβα βαρέως τύπου.

1. Μια εξειδικευμένη λύση μηχανικής κατεργασίας CNC υψηλής απόδοσης που αναπτύχθηκε ειδικά για τη βιομηχανία κατασκευής δομικού χάλυβα.
2. Δυνατότητα ταυτόχρονης διάτρησης τριών πλευρών δοκών H και τμημάτων καναλιού, παρέχοντας εξαιρετική ακρίβεια μηχανικής κατεργασίας, σταθερή ποιότητα επεξεργασίας και υψηλή παραγωγικότητα παραγωγής.
3. Εξοπλισμένο με επτά άξονες ελεγχόμενους από CNC, που επιτρέπουν πλήρως αυτοματοποιημένες λειτουργίες τροφοδοσίας, τοποθέτησης και κατεργασίας υλικού.
4. Πλήρως συμβατό με τις μορφές αρχείων AutoCAD και DSTV, επιτρέποντας την αυτόματη ερμηνεία των μηχανικών σχεδίων και την άμεση παραγωγή προγραμμάτων κατεργασίας.

Παράμετροι προϊόντος:

Χαρακτηριστικά προϊόντος:

1. Το σύστημα τροφοδοσίας υλικού ενσωματώνει ένα φορείο σύσφιξης ελεγχόμενο από CNC που κινείται από σερβοκινητήρες υψηλής απόδοσης, διασφαλίζοντας γρήγορη μεταφορά τεμαχίου σε συνδυασμό με εξαιρετική ακρίβεια τοποθέτησης και επαναληψιμότητα σε όλη τη διαδικασία κατεργασίας.

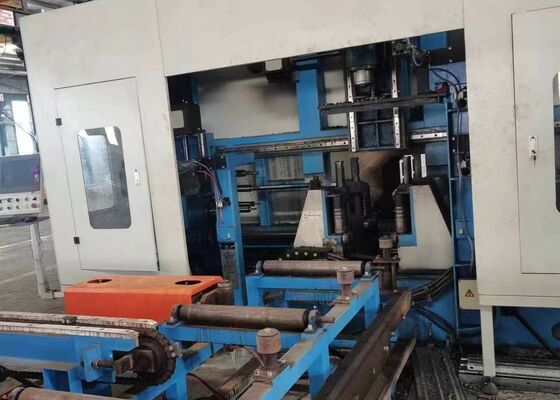

2. Τρεις μονάδες ατράκτου ακριβείας BT40 υψηλής ταχύτητας είναι διατεταγμένες ώστε να κατεργάζονται ταυτόχρονα και οι τρεις επιφάνειες των τμημάτων δέσμης H. Υποστηρίζοντας τη διάτρηση με καρβίδιο με ψυκτικό μέσο διαμπερούς άξονα και ταχύτητες ατράκτου έως και 3.000 rpm, το σύστημα προσφέρει ανώτερη απόδοση διάτρησης, εξαιρετική ποιότητα οπών και αποτελεσματική εκκένωση τσιπ μέσω ενός ενσωματωμένου μεταφορέα τσιπ τύπου αλυσίδας.

3. Ο εξοπλισμός είναι εξοπλισμένος με ένα προηγμένο σύστημα λίπανσης ελάχιστης ποσότητας (MQL) που υποστηρίζει τόσο εσωτερική όσο και εξωτερική παροχή ψυκτικού. Κάθε συγκρότημα ατράκτου διαθέτει ένα ανεξάρτητο εξωτερικό ακροφύσιο ψυκτικού και ένα εσωτερικό κανάλι ψυκτικού, επιτρέποντας στους χειριστές να επιλέξουν εσωτερική ψύξη, εξωτερική ψύξη ή συνδυασμένη λειτουργία ψύξης σύμφωνα με συγκεκριμένες απαιτήσεις μηχανικής κατεργασίας.

4. Διατίθεται ένας προαιρετικός Automatic Tool Changer (ATC) για την πλήρη αυτόματη αντικατάσταση του εργαλείου χωρίς χειροκίνητη παρέμβαση. Αυτή η δυνατότητα μειώνει σημαντικά τον χρόνο αλλαγής του εργαλείου, ελαχιστοποιεί τις περιόδους αδράνειας του μηχανήματος και βελτιώνει τη συνολική απόδοση παραγωγής.

5. Ένα προαιρετικό υδραυλικό σύστημα σήμανσης περιστροφικού δίσκου CNC μπορεί να ενσωματωθεί στη μηχανή. Οδηγούμενος από έναν σερβοκινητήρα υψηλής ακρίβειας, ο δίσκος σήμανσης ευρετηριάζεται αυτόματα μεταξύ 36 επιλέξιμων χαρακτήρων, παρέχοντας γρήγορη, ακριβή και εξαιρετικά επαναλαμβανόμενη σήμανση αναγνώρισης για δομικά στοιχεία από χάλυβα.

6. Οι ενσωματωμένες λειτουργίες αυτόματης γραψίματος και χτυπήματος εξαλείφουν την ανάγκη για συμβατικές διαδικασίες χειροκίνητης διάταξης. Η μονάδα χάραξης παράγει με ακρίβεια γραμμές αναφοράς συγκόλλησης τόσο στις φλάντζες όσο και στα πλέγματα των δοκών H, ενώ η λειτουργία τρυπήματος δημιουργεί απευθείας οπές με σπείρωμα στα δομικά μέλη, βελτιώνοντας την ακρίβεια μηχανικής κατεργασίας, μειώνοντας τη χειρωνακτική εργασία και αυξάνοντας την παραγωγικότητα της κατασκευής.

7. Καθ' όλη τη διάρκεια των εργασιών τροφοδοσίας και κατεργασίας υλικού, η ανύψωση του τεμαχίου εργασίας, η πλευρική τοποθέτηση, η σύσφιξη, το κλείδωμα και η απελευθέρωση ελέγχονται όλα υδραυλικά. Αυτό το πλήρως υδραυλικό σύστημα συγκράτησης εξασφαλίζει ασφαλή στερέωση υλικού, εξαιρετική σταθερότητα μηχανικής κατεργασίας και αξιόπιστη απόδοση κατά τη συνεχή παραγωγή.

8. Η πλατφόρμα ελέγχου ενσωματώνει έναν βιομηχανικό υπολογιστή με σύστημα CNC που βασίζεται σε PLC και χρησιμοποιεί εξαρτήματα υψηλής ποιότητας που παρέχονται από διεθνώς αναγνωρισμένους κατασκευαστές. Υποστηρίζονται πολλαπλές μέθοδοι προγραμματισμού, ενώ η επεξεργασία δεδομένων που δημιουργούνται από αρχεία AutoCAD, TEKLA Structures, DXF και DSTV μπορούν να εισαχθούν απευθείας, απλοποιώντας τις διαδικασίες προγραμματισμού και βελτιώνοντας την αποτελεσματικότητα της διαχείρισης παραγωγής.

Τα τεμάχια επίδειξης περιλαμβάνουν τυπικά δείγματα δοκών H με διάφορα πλάτη φλάντζας και πάχη ιστού, μαζί με δείγματα χάλυβα καναλιών διαφορετικών προδιαγραφών, παρέχοντας μια ολοκληρωμένη απεικόνιση της απόδοσης μηχανικής κατεργασίας του μηχανήματος. Αυτά τα αντιπροσωπευτικά δείγματα επιδεικνύουν ξεκάθαρα ακριβή τοποθέτηση οπών, υψηλής ποιότητας οπές με σπειρώματα και αιχμηρά, καλά καθορισμένα αποτελέσματα σήμανσης, επιτρέποντας στους πελάτες, τους μηχανικούς και τους επιθεωρητές ποιότητας να αξιολογήσουν με ακρίβεια την ακρίβεια μηχανικής κατεργασίας, τη συνέπεια επεξεργασίας και τη συνολική αξιοπιστία παραγωγής του εξοπλισμού υπό πρακτικές συνθήκες λειτουργίας.

Το μηχάνημα διάτρησης, σήμανσης και τρυπήματος υψηλής ταχύτητας CNC H-Beam εφαρμόζεται εκτενώς σε εργοστάσια κατασκευής δομικών χάλυβα, μηχανική γεφυρών και άλλες βιομηχανίες βαρέων κατασκευών χάλυβα. Στις εγκαταστάσεις κατασκευής χάλυβα, ο εξοπλισμός εκτελεί διάτρηση υψηλής ακρίβειας, τρύπημα, σήμανση και χάραξη σε δοκούς H που χρησιμοποιούνται για δομικά πλαίσια, κολώνες και συστήματα στήριξης, παρέχοντας εξαρτήματα με ακρίβεια μηχανικά για αποτελεσματική συναρμολόγηση και αξιόπιστη δομική απόδοση. Σε έργα κατασκευής γεφυρών, παρέχει μηχανική κατεργασία ακριβείας των μελών δοκού H, βελτιώνοντας την ακρίβεια σύνδεσης, τη δομική ακεραιότητα και τη μακροπρόθεσμη φέρουσα απόδοση. Συνδυάζοντας υψηλή απόδοση μηχανικής κατεργασίας, εξαιρετική ακρίβεια και αξιόπιστη λειτουργική σταθερότητα, το μηχάνημα προσφέρει μια ιδανική λύση κατασκευής για τη σύγχρονη παραγωγή μεταλλικών κατασκευών και την κατασκευή μεγάλης κλίμακας υποδομής.
