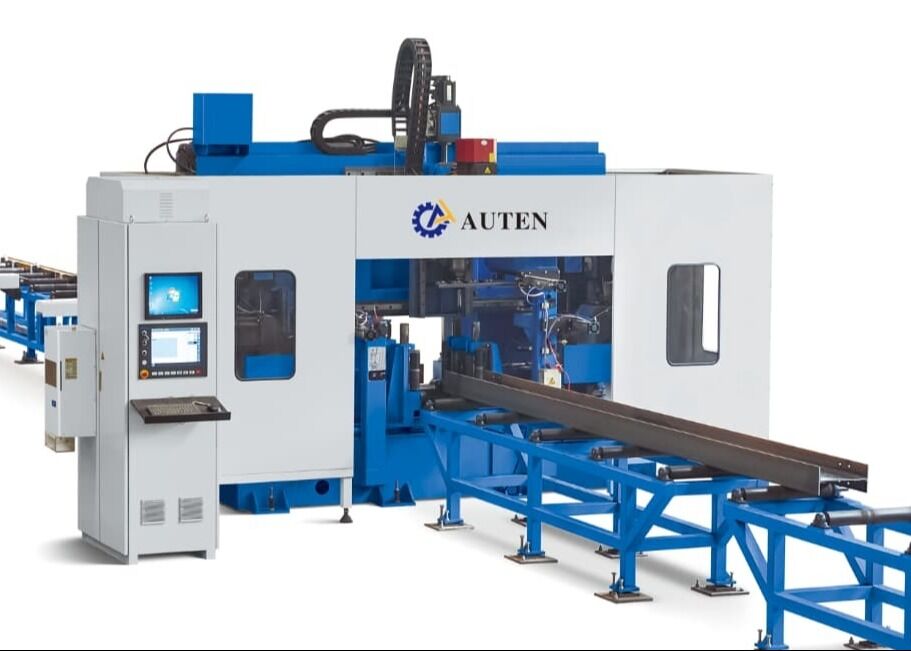

Προηγμένη μηχανή τρυπήματος H-Beam CNC με τεχνολογία σπινδέλου υψηλής ταχύτητας BT40

Μηχάνημα Γεώτρησης Δοκών Η CNC Υψηλής Ταχύτητας με Τεχνολογία Ατράκτου Υψηλής Ταχύτητας BT40

Εισαγωγή Προϊόντος:

Το μηχάνημα γεώτρησης δοκών Η CNC είναι ειδικά σχεδιασμένο για γεώτρηση, κοπή σπειρωμάτων, σήμανση και χάραξη υψηλής ακρίβειας σε δοκούς Η, προφίλ καναλιών, γωνιακούς χάλυβες και άλλα δομικά χαλύβδινα εξαρτήματα. Εφαρμόζεται ευρέως στην κατασκευή χαλύβδινων κατασκευών για εμπορικά κτίρια, χώρους στάθμευσης, πύργους μετάδοσης, πύργους πλέγματος, γέφυρες και διάφορα έργα βαρέως χαλύβδινου κατασκευών.

1. Μια εξειδικευμένη λύση μηχανικής κατεργασίας CNC υψηλής απόδοσης, αναπτυγμένη ειδικά για τη βιομηχανία κατασκευής δομικών χαλύβων.
2. Δυνατότητα ταυτόχρονης γεώτρησης τριών πλευρών δοκών Η και προφίλ καναλιών, προσφέροντας εξαιρετική ακρίβεια κατεργασίας, σταθερή ποιότητα επεξεργασίας και υψηλή παραγωγική παραγωγικότητα.
3. Εξοπλισμένο με επτά άξονες ελεγχόμενους από CNC, επιτρέποντας πλήρως αυτοματοποιημένες λειτουργίες τροφοδοσίας υλικού, τοποθέτησης και κατεργασίας.
4. Πλήρως συμβατό με μορφές αρχείων AutoCAD και DSTV, επιτρέποντας αυτόματη ερμηνεία μηχανολογικών σχεδίων και άμεση παραγωγή προγραμμάτων κατεργασίας.

Παράμετροι προϊόντος:

Χαρακτηριστικά προϊόντος:

1. Το σύστημα τροφοδοσίας υλικού υιοθετεί ένα καρότσι σύσφιξης ελεγχόμενο από CNC, κινούμενο από σερβοκινητήρες υψηλής απόδοσης, παρέχοντας γρήγορη και σταθερή μεταφορά τεμαχίου εργασίας, διατηρώντας εξαιρετική ακρίβεια τοποθέτησης και επαναληψιμότητα καθ' όλη τη διάρκεια της διαδικασίας κατεργασίας.

2. Το μηχάνημα είναι εξοπλισμένο με τρεις μονάδες ατράκτου ακριβείας BT40 υψηλής ταχύτητας, σχεδιασμένες για ταυτόχρονη κατεργασία και των τριών επιφανειών των προφίλ δοκών Η. Υποστηρίζοντας γεωτρήσεις καρβιδίου, παροχή ψυκτικού υγρού μέσω ατράκτου και ταχύτητες ατράκτου έως 3.000 σ.α.λ., το σύστημα προσφέρει εξαιρετική απόδοση γεώτρησης, επεξεργασία οπών υψηλής ποιότητας και αποτελεσματική απομάκρυνση γρεζιών μέσω του ενσωματωμένου μεταφορέα γρεζιών τύπου αλυσίδας.

3. Ένα προηγμένο σύστημα ψύξης ελάχιστης ποσότητας λίπανσης (MQL) ενσωματώνεται στο μηχάνημα, υποστηρίζοντας τόσο εσωτερικές όσο και εξωτερικές λειτουργίες παροχής ψυκτικού υγρού. Κάθε άτρακτος είναι εξοπλισμένη με ανεξάρτητο εξωτερικό ακροφύσιο ψυκτικού υγρού και εσωτερικό κανάλι ψυκτικού υγρού, επιτρέποντας στους χειριστές να επιλέγουν εσωτερική ψύξη, εξωτερική ψύξη ή συνδυασμένη ψύξη σύμφωνα με τις ειδικές απαιτήσεις εργαλείων και τις συνθήκες κατεργασίας.

4. Ο εξοπλισμός μπορεί να διαμορφωθεί προαιρετικά με σύστημα αυτόματης αλλαγής εργαλείων (ATC), επιτρέποντας την πλήρως αυτόματη αλλαγή εργαλείων χωρίς χειροκίνητη παρέμβαση. Αυτή η προηγμένη διαμόρφωση μειώνει σημαντικά τον χρόνο αλλαγής εργαλείων, ελαχιστοποιεί τους χρόνους αδράνειας του μηχανήματος και βελτιώνει τη συνολική αποδοτικότητα παραγωγής.

5. Ένα προαιρετικό υδραυλικό σύστημα σήμανσης δίσκου CNC μπορεί να ενσωματωθεί στο μηχάνημα. Τροφοδοτούμενος από σερβοκινητήρα υψηλής ακρίβειας, ο δίσκος σήμανσης περιστρέφεται αυτόματα μεταξύ 36 επιλέξιμων χαρακτήρων, παρέχοντας γρήγορη, ακριβή και εξαιρετικά επαναλήψιμη σήμανση αναγνώρισης για δομικά χαλύβδινα εξαρτήματα.

6. Οι ενσωματωμένες αυτόματες λειτουργίες χάραξης και κοπής σπειρωμάτων εξαλείφουν τις συμβατικές χειροκίνητες διαδικασίες διάταξης και προετοιμασίας. Η μονάδα χάραξης δημιουργεί με ακρίβεια γραμμές αναφοράς συγκόλλησης τόσο στις φλάντζες όσο και στα πλευρά των δοκών Η, ενώ η λειτουργία κοπής σπειρωμάτων κατεργάζεται απευθείας σπειρωτές οπές σε δομικά μέλη, βελτιώνοντας την ακρίβεια κατεργασίας, μειώνοντας τις απαιτήσεις εργασίας και αυξάνοντας τη συνολική παραγωγική παραγωγικότητα.

7. Καθ' όλη τη διάρκεια του κύκλου τροφοδοσίας υλικού και κατεργασίας, οι λειτουργίες ανύψωσης, πλευρικής τοποθέτησης, σύσφιξης, ασφάλισης και απελευθέρωσης του τεμαχίου εργασίας ελέγχονται πλήρως από το υδραυλικό σύστημα. Αυτός ο προηγμένος σχεδιασμός υδραυλικής συγκράτησης τεμαχίου εργασίας εξασφαλίζει ασφαλή στερέωση υλικού, ανώτερη σταθερότητα κατεργασίας και αξιόπιστη απόδοση κατά τη συνεχή βιομηχανική παραγωγή.

8. Το σύστημα ελέγχου CNC ενσωματώνει έναν βιομηχανικό υπολογιστή με πλατφόρμα CNC βασισμένη σε PLC και χρησιμοποιεί εξαρτήματα υψηλής ποιότητας από διεθνώς αναγνωρισμένους κατασκευαστές. Το σύστημα υποστηρίζει πολλαπλές μεθόδους προγραμματισμού και επιτρέπει την άμεση εισαγωγή δεδομένων κατεργασίας που παράγονται από αρχεία AutoCAD, TEKLA Structures, DXF και DSTV, απλοποιώντας τις διαδικασίες προγραμματισμού και βελτιώνοντας την αποδοτικότητα διαχείρισης παραγωγής.

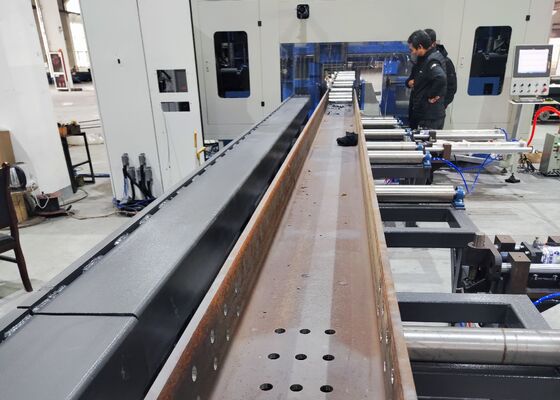

Τα δείγματα επίδειξης περιλαμβάνουν τυπικά δείγματα δοκών Η με διάφορα πλάτη φλάντζας και πάχη πλευρών, καθώς και προφίλ χάλυβα καναλιού σε διαφορετικές προδιαγραφές, παρέχοντας μια ολοκληρωμένη επίδειξη των δυνατοτήτων επεξεργασίας του μηχανήματος. Αυτά τα αντιπροσωπευτικά δείγματα απεικονίζουν με σαφήνεια την ικανότητα του εξοπλισμού να επιτυγχάνει ακριβή τοποθέτηση οπών, εξαιρετική ποιότητα κατεργασίας σπειρωμάτων και ακριβή αποτελέσματα σήμανσης. Επιτρέπουν στους πελάτες, τους μηχανικούς και το προσωπικό ποιοτικού ελέγχου να αξιολογούν αποτελεσματικά την ακρίβεια κατεργασίας, τη συνέπεια παραγωγής και την αξιοπιστία λειτουργίας υπό πραγματικές συνθήκες κατασκευής.

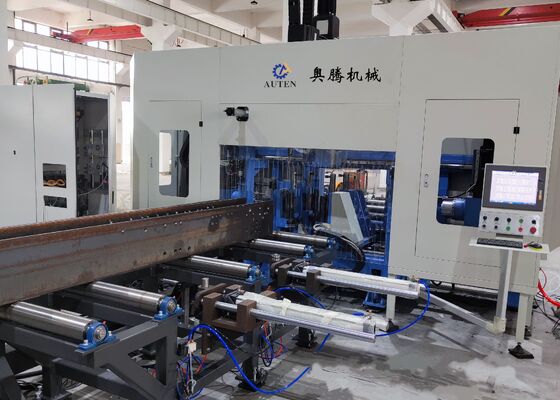

Το μηχάνημα Γεώτρησης, Σήμανσης και Κοπής Σπειρωμάτων Δοκών Η CNC Υψηλής Ταχύτητας εφαρμόζεται εκτενώς σε εργοστάσια κατασκευής δομικών χαλύβων, έργα κατασκευής γεφυρών και διάφορες βιομηχανίες βαριάς χαλύβδινης κατασκευής. Σε εργαστήρια κατασκευής χάλυβα, ο εξοπλισμός εκτελεί λειτουργίες γεώτρησης, κοπής σπειρωμάτων, σήμανσης και χάραξης υψηλής ακρίβειας σε δοκούς Η που χρησιμοποιούνται για δομικά πλαίσια, κολώνες και συγκροτήματα στήριξης, παρέχοντας ακριβώς επεξεργασμένα εξαρτήματα για αποτελεσματική εγκατάσταση και αξιόπιστη δομική απόδοση. Για εφαρμογές μηχανικής γεφυρών, το μηχάνημα παρέχει ακριβή κατεργασία δομικών μελών δοκών Η, βελτιώνοντας την ακρίβεια σύνδεσης, τη δομική ακεραιότητα και τη μακροπρόθεσμη απόδοση φόρτισης. Συνδυάζοντας υψηλή αποδοτικότητα παραγωγής, εξαιρετική ακρίβεια κατεργασίας και σταθερή αξιοπιστία λειτουργίας, ο εξοπλισμός παρέχει μια προηγμένη λύση κατασκευής για σύγχρονες κατασκευές χαλύβδινων κατασκευών και μεγάλης κλίμακας έργα υποδομής.
