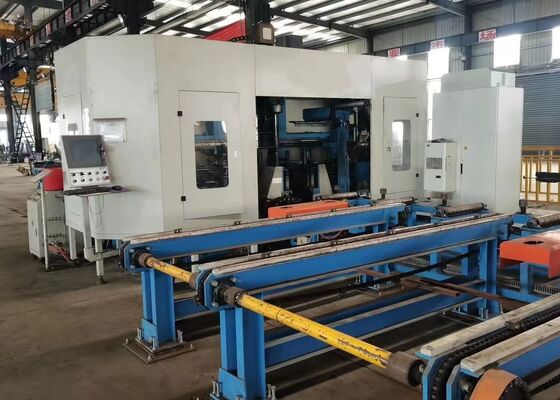

Βιομηχανική Μηχανή Γεώτρησης Δοκών H CNC Υψηλής Ταχύτητας Με Τρεις Ανεξάρτητες Άτρακτους

Βιομηχανική Μηχανή Γεώτρησης Δοκών H CNC Υψηλής Ταχύτητας Με Τρεις Ανεξάρτητες Άτρακτους

Εισαγωγή Προϊόντος:

Αυτή η Γραμμή Γεώτρησης Δοκών CNC είναι ειδικά σχεδιασμένη για εφαρμογές γεώτρησης υψηλής ακρίβειας σε δομικά στοιχεία δοκών H. Εξοπλισμένη με τρεις μονάδες ατράκτων υψηλής ταχύτητας ακριβείας, η μηχανή προσφέρει αποδοτική πολυκατευθυντική απόδοση γεώτρησης με εξαιρετική ακρίβεια κατεργασίας και ευκολία λειτουργίας. Ως μια αξιόπιστη και προηγμένη λύση επεξεργασίας για τη βιομηχανία κατασκευής χάλυβα, εφαρμόζεται εκτενώς σε διάφορους τομείς, συμπεριλαμβανομένων των χαλύβδινων δομών κατασκευών, της μηχανικής γεφυρών, της κατασκευής πύργων μετάδοσης και των έργων μεγάλων δικτυωτών δομών.

Πληροφορίες διαμόρφωσης προϊόντος:

Χαρακτηριστικά προϊόντος

1. Η μηχανή γεώτρησης και κοπής δοκών H CNC 3D αποτελείται από ένα βαρύ πλαίσιο μηχανής, σύστημα τροφοδοσίας CNC, σύστημα μεταφοράς υλικών, σύστημα ηλεκτρικού ελέγχου, υδραυλικό σύστημα, σύστημα ψύξης, σύστημα λίπανσης, μονάδα συλλογής απορριμμάτων και άλλα βοηθητικά εξαρτήματα. Διαθέτοντας σταθερό κρεβάτι μηχανής σε συνδυασμό με κινητή δομή τεμαχίου εργασίας, ο εξοπλισμός είναι ειδικά βελτιστοποιημένος για την κατεργασία δοκών H μεγάλου μεγέθους. Υποστηρίζει συνεχή αυτοματοποιημένη παραγωγή και παρέχει εξαιρετική απόδοση επεξεργασίας και σταθερότητα λειτουργίας.

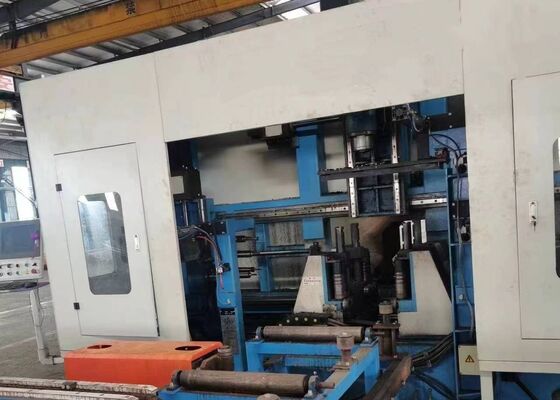

2. Η δομή της μηχανής αποτελείται από το κύριο κρεβάτι, συγκροτήματα συρόμενων τραπεζιών CNC, μηχανισμούς στήριξης, άνω μονάδες σύσφιξης, πλευρικές μονάδες σύσφιξης και συστήματα ανίχνευσης τεμαχίου εργασίας. Τα συρόμενα συγκροτήματα CNC περιλαμβάνουν σταθερές πλευρικές ολισθήσεις, κινητές πλευρικές ολισθήσεις και μονάδες ολίσθησης άνω ατράκτου. Αναπτυγμένο ειδικά για την κατεργασία δοκών H, κάθε συρόμενο συγκρότημα ενσωματώνει πλάκα ολίσθησης, βάση ολίσθησης, κεφαλή ατράκτου, μηχανική άτρακτο υψηλής ταχύτητας, κύλινδρο εργαλείου, κινητήρα μεταβλητής συχνότητας, σερβοκινητήρα, γραμμικούς οδηγούς και βίδες ακριβείας, εξασφαλίζοντας ακριβή τοποθέτηση και σταθερή απόδοση κατεργασίας.

3. Το σύστημα τροφοδοσίας CNC αποτελείται από βραχίονες στήριξης, μηχανισμούς μετάδοσης γραναζωτής μετάδοσης, σερβοκινητήρες, μειωτήρες και χειριστές τροφοδοσίας. Οδηγούμενος από τον σερβοκινητήρα, ο χειριστής μεταφέρει με ακρίβεια τα τεμάχια εργασίας δοκών H κατά την κατεύθυνση του άξονα Χ, εξασφαλίζοντας ακριβή έλεγχο τροφοδοσίας και αξιόπιστη τοποθέτηση καθ' όλη τη διάρκεια της διαδικασίας κατεργασίας.

4. Το σύστημα χειρισμού υλικών περιλαμβάνει τόσο μεταφορέα εισόδου όσο και μεταφορέα εξόδου. Ο μεταφορέας εισόδου αποτελείται από στηρίγματα μεταφορέα, κυλίνδρους στήριξης και πλευρικούς μηχανισμούς τοποθέτησης, οι οποίοι έχουν σχεδιαστεί για τη μεταφορά χαλύβδινων προφίλ, την επίτευξη ακριβούς τοποθέτησης στον άξονα Υ και τη συνεργασία με το σύστημα τροφοδοσίας CNC για αποτελεσματική και σταθερή φόρτωση υλικών. Ο μεταφορέας εξόδου αποτελείται από στηρίγματα εκφόρτωσης και συγκροτήματα κυλίνδρων, παρέχοντας ομαλή μεταφορά των ολοκληρωμένων τεμαχίων εργασίας μετά την κατεργασία.

5. Το σύστημα ψύξης υιοθετεί έναν συνδυασμό εσωτερικών και εξωτερικών μεθόδων ψύξης, χρησιμοποιώντας τεχνολογία λίπανσης με ομίχλη λαδιού για αποτελεσματική απαγωγή θερμότητας κατά τις εργασίες γεώτρησης. Αυτή η προηγμένη λύση ψύξης μειώνει την κατανάλωση ψυκτικού, βελτιώνει την αποδοτικότητα του κόστους παραγωγής, υποστηρίζει την περιβαλλοντικά φιλική κατασκευή και παρατείνει τη διάρκεια ζωής του εργαλείου γεώτρησης ελαχιστοποιώντας τη θερμική φθορά.

6. Το υδραυλικό σύστημα παρέχει αξιόπιστη υποστήριξη ισχύος για τον άνω μηχανισμό σύσφιξης, τον πλευρικό μηχανισμό σύσφιξης, τους κυλίνδρους εργαλείων και άλλα υδραυλικά ενεργοποιούμενα εξαρτήματα, εξασφαλίζοντας σταθερή στερέωση του τεμαχίου εργασίας και αξιόπιστη λειτουργία της μηχανής.

7. Το πνευματικό σύστημα παρέχει πεπιεσμένο αέρα για τον χειριστή τροφοδοσίας, τους κυλίνδρους ανίχνευσης και άλλα πνευματικά ενεργοποιούμενα εξαρτήματα, εξασφαλίζοντας γρήγορη απόκριση και αξιόπιστη απόδοση αυτοματισμού.

8. Το σύστημα λίπανσης συνδυάζει κεντρική αυτόματη λίπανση με μεθόδους χειροκίνητης λίπανσης. Το κεντρικό σύστημα λίπανσης παρέχει έγκαιρη και ακριβή λίπανση για κρίσιμα κινούμενα εξαρτήματα, συμπεριλαμβανομένων των γραμμικών οδηγών και των συγκροτημάτων βιδών, μειώνοντας αποτελεσματικά τη μηχανική φθορά και διατηρώντας τη μακροπρόθεσμη ακρίβεια κατεργασίας.

9. Το σύστημα ελέγχου της μηχανής ενσωματώνει έναν βιομηχανικό υπολογιστή, ελεγκτή PLC και σχετικά εξαρτήματα ελέγχου για την παροχή έξυπνης και αυτοματοποιημένης λειτουργίας. Τα προγράμματα επεξεργασίας μπορούν να δημιουργηθούν εισάγοντας σχέδια CAD ή εισάγοντας παραμέτρους κατεργασίας μέσω διεπαφών USB ή πληκτρολογίου. Τα προγράμματα μπορούν να αποθηκευτούν, να ανακληθούν, να εμφανιστούν και να μεταφερθούν σύμφωνα με τους αριθμούς εξαρτημάτων όποτε απαιτείται. Το σύστημα υποστηρίζει επίσης χειροκίνητη ρύθμιση μεμονωμένων παραμέτρων κατεργασίας, επιτρέποντας την πλήρη αυτόματη εκτέλεση ολόκληρου του κύκλου παραγωγής, βελτιώνοντας σημαντικά την ευελιξία λειτουργίας και την αποδοτικότητα της κατασκευής.

Κατά τη διάρκεια των επιδείξεων δειγμάτων, η μηχανή γεώτρησης, σήμανσης και κοπής δοκών και λαμαρινών CNC επιδεικνύει αποτελεσματικά τις δυνατότητες επεξεργασίας της όταν εργάζεται με τυπικά δείγματα δοκών H—με μεταβαλλόμενα πλάτη φλαντζών και πάχη κορμού—καθώς και με δείγματα χαλύβδινων καναλιών διαφορετικών μεγεθών. Τα δείγματα που παρουσιάζονται σε αυτές τις επιδείξεις αναδεικνύουν σαφώς την ικανότητα του εξοπλισμού να επιτυγχάνει ακριβή τοποθέτηση οπών, καθαρές σπειρωτές οπές και καλά καθορισμένα μοτίβα σήμανσης, απεικονίζοντας έτσι πλήρως την εξαιρετική ακρίβεια και αξιοπιστία του σε πραγματικές εφαρμογές.

Η Μηχανή Γεώτρησης, Σήμανσης και Κοπής Δοκών H CNC Υψηλής Ταχύτητας χρησιμοποιείται κυρίως σε εγκαταστάσεις κατασκευής χαλύβδινων δομών και σε έργα κατασκευής γεφυρών. Σε εργαστήρια χαλύβδινων δομών, εξασφαλίζει ακριβή κατεργασία δοκών H που χρησιμοποιούνται σε σκελετούς και δομές στήριξης, παρέχοντας μια ισχυρή βάση για τη σταθερή συναρμολόγηση χαλύβδινων κατασκευών. Στην κατασκευή γεφυρών, ο εξοπλισμός εκτελεί εργασίες γεώτρησης υψηλής ακρίβειας σε δοκούς H, βελτιώνοντας τη δομική ακεραιότητα των γεφυρών και επιτρέποντάς τους να αντέχουν αποτελεσματικά μακροχρόνιες φορές. Με την εξαιρετική αποδοτικότητα λειτουργίας της, αυτή η μηχανή προσφέρει αξιόπιστη υποστήριξη σε αυτούς τους ουσιώδεις τομείς υποδομής, συμβάλλοντας στην ομαλή πρόοδο των σχετικών έργων.
