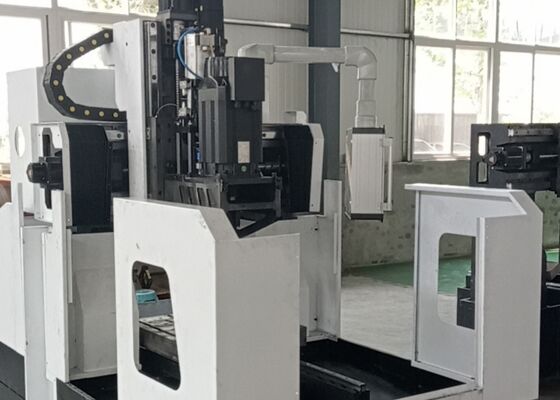

Βιομηχανική χρήση Τάγμα CNC για τρύπηση και φρέσκωση πλάκας με μεταγωγικό τσιπ
Εφαρμογή:
Η μηχανή CNC για την τρύπαση και το άλεμα πλάκας είναι ειδικά σχεδιασμένη για την επεξεργασία υψηλής ακρίβειας φύλλων σωλήνων, φλάντζων, πλακών ρουλεμάν, εξαρτημάτων ανταλλακτών θερμότητας,και ένα ευρύ φάσμα τεμαχίων τύπου πλάκας που χρησιμοποιούνται στην πετροχημική επεξεργασίαΤο μηχάνημα υποστηρίζει την υψηλής ταχύτητας γεώτρηση καρβιδίων με ψυκτικό μέσα από σπινθήρα,καθώς και υψηλής ταχύτητας γεωτρήσεις με εξωτερικό ψυκτικόΜε την ενσωμάτωση της γεώτρησης, της διατριβής, της χτύπησης, της άλεσης και της γεώτρησης σε μια ενιαία πλατφόρμα επεξεργασίας CNC, παρέχει εξαιρετική ευελιξία επεξεργασίας και αποδοτικότητα παραγωγής.Μια προαιρετική αυτόματη κεφαλή άλεσης δεξιάς γωνίας ενισχύει περαιτέρω τις δυνατότητές της επιτρέποντας την αποτελεσματική πλευρική γεώτρηση, χτύπημα και άλεση πολύπλοκων εργαστηρίων.
Προδιαγραφές:
| Σχήμα |
PHD2020 |
| Μέγεθος του εργασιακού τμήματος |
LxW (mm) |
2000x2000 |
| Διάμετρος T-slot του Workbench (mm) |
28 |
| Κεφαλή ισχύος γεώτρησης |
Τι ώρα; |
1 |
| Σπονδυλικός σπινθήρας |
BT1 χημικό προϊόν |
| Μέγιστη διάμετρος γεώτρησης (mm) |
Φ80 |
| Μέγιστο πάχος (mm) |
≤ 250 |
| Διάμετρος απόσβεσης |
M3-M30 |
| Ταχύτητα σπινθήρα (r/min) |
30~3000 |
| Δύναμη κινητήρα στρογγυλοβομβίδας σερβοβομβίδας (kW) |
22/30 |
| Πλευρική κίνηση της κεφαλής ισχύος (άξονας Χ) |
Μέγιστη οριζόντια στροφή (mm) |
2000 |
| Ταχύτητα πλευρικής κίνησης (r/min) |
0 ~ 8 |
| Δύναμη κινητήρα σερβοκινητήρα για πλευρική κίνηση (kW) |
2.4 |
| Η διαμήκη κίνηση του γάντρια (άξονας Y) |
Μέγιστη στροφή τροφοδοσίας (mm) |
2000 |
| Ταχύτητα κίνησης τροφής (m/min) |
0 ~ 8 |
| Δύναμη τροφοδοτικού σερβοκινητήρα (kW) |
2.4 |
| Βιότοπη κίνηση τροφοδοσίας (άξονας Z) |
Μέγιστη στροφή (mm) |
800 |
| Ταχύτητα κίνησης (m/min) |
0 ~ 8 |
| Δύναμη κινητήρα σερβοκινητήρα (kW) |
2.4 |
| Ακριβότητα θέσης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,015/1000 |
| Ακριβότητα επαναλαμβανόμενης τοποθέτησης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,01/1000 |
| Ηλεκτρικό σύστημα |
Σύστημα CNC |
FAGOR/ KND/ GSK |
| Ανταλλακτικός εργαλείων |
Τύπος δίσκου (προαιρετικός) |
24 θέσεις εργαλείων |
| Συνολικό μέγεθος |
LxWxH (m) |
5.3x3.8x2.7 |
Χαρακτηριστικά του προϊόντος
1Ο εξοπλισμός αποτελείται κυρίως από βαρύ μηχανικό κρεβάτι, διάμηκες συστοιχιές, δομή γκαράζ, διασταυρούμενη συστοιχιή, κατακόρυφο μηχανισμό τροφοδοσίας, κεφαλή σφινδάλου τρυπανισμού και άλεσης, τραπέζι εργασίας,σύστημα κυκλοφορίας ψυκτικού, αυτόματο σύστημα αφαίρεσης τσιπ, κεντρική μονάδα λίπανσης, πνευματικό σύστημα, ηλεκτρικό θάλαμο ελέγχου και άλλα βοηθητικά εξαρτήματα, που σχηματίζουν μια πλήρη και υψηλής απόδοσης πλατφόρμα μηχανικής.
2Η κεφαλή σφινδέλου με κινητήρα σερβο ενσωματώνει πολλαπλές λειτουργίες μηχανικής, συμπεριλαμβανομένης της τρυπείας, της σφιχτοστοιχίας, της κούρδωσης, της σφιχτοστοιχίας και της αλέσεως των τρυπών.Αυτές οι εργασίες μπορούν να εκτελούνται ανεξάρτητα ή σε συντονισμένη λειτουργία πολλών αξόνων για τη μεγιστοποίηση της ευελιξίας του μηχανισμούΟ σπινδάλιος είναι εξοπλισμένος με έναν σπινδάλιο εσωτερικής ψύξης BT50 υψηλής ακρίβειας που κατασκευάζεται στην Ταϊβάν και διαθέτει μηχανισμό αυτοματοποιημένου σφραγίσματος εργαλείου με δίσκο ελαστικού.Η υδραυλική απελευθέρωση εργαλείου επιτρέπει την ταχεία και βολική αντικατάσταση των τρυπών και των κοπτών, βελτιώνοντας σημαντικά την αποδοτικότητα της μηχανικής και μειώνοντας ταυτόχρονα τον μη παραγωγικό χρόνο στάσης.
3Οι υψηλής ακρίβειας γραμμικοί οδηγοί ενσωματώνονται σε όλο το μηχάνημα για να παρέχουν ομαλή κίνηση άξονα, εξαιρετική ακαμψία και εξαιρετική ακρίβεια κίνησης.Το σύστημα τροφοδοσίας τροφοδοτείται από κινητήρες servo AC μέσω συγχρονισμένης μετάδοσης ζώνης και συγκροτήσεων κυλινδρικών βιδών ακριβείας, εξασφαλίζοντας ανώτερη ακρίβεια τοποθέτησης, εξαιρετική επαναληψιμότητα και αξιόπιστη μακροχρόνια σταθερότητα μηχανικής.
4Το κρεβάτι του μηχανήματος και το πλαίσιο της γέφυρας κατασκευάζονται από χυτοσίδηρο υψηλής ποιότητας ή από δομές χάλυβα συγκολλημένης βαρύτητας.Όλα τα κύρια δομικά στοιχεία υποβάλλονται σε υψηλής θερμοκρασίας αναψύκνωση με ανακούφιση από την πίεση πριν από την επεξεργασίαΗ τελική επεξεργασία ακριβείας εγγυάται εξαιρετική δομική ακαμψία, ανώτερη σταθερότητα διαστάσεων,και σταθερά υψηλή ακρίβεια επεξεργασίας καθ 'όλη τη διάρκεια ζωής της μηχανής.

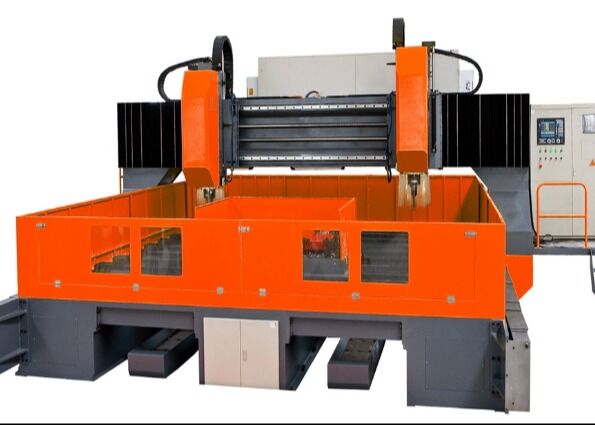

Το CNC Gantry Plate Drilling and Milling Machine είναι ένα κέντρο επεξεργασίας CNC υψηλής απόδοσης που έχει αναπτυχθεί ειδικά για την επεξεργασία ακριβείας των εξαρτημάτων πλάκας και των δομικών εργαστηρίων.Είναι ιδανικό για την επεξεργασία φλάντζες, δίσκοι, δαχτυλίδια, επίπεδες πλάκες και παρόμοια εξαρτήματα εντός της καθορισμένης ικανότητας επεξεργασίας της μηχανής.και δυνατότητες πολυλειτουργικής μηχανικής, παρέχει μια ιδανική λύση για βιομηχανικές εφαρμογές που απαιτούν τόσο εξαιρετική ακρίβεια όσο και υψηλή αποδοτικότητα παραγωγής.
Σε εγκαταστάσεις κατασκευής δομικού χάλυβα, η μηχανή εκτελεί γεωτρήσεις ακριβείας και άλεση δομικών πλακών, πλακών βάσης και στοιχείων σύνδεσης,προμήθεια εξαρτημάτων με ακριβή μηχανική επεξεργασία για την αποτελεσματική συναρμολόγηση ατσάλινου πλαισίουΣτην βιομηχανία αιολικής ενέργειας, χρησιμοποιείται ευρέως για την επεξεργασία τμημάτων πύργου ανεμογεννητριών και συγκροτήσεων φλάντζης μεγάλου διαμέτρου,διασφάλιση εξαιρετικής διαμετρικής ακρίβειας και δομικής αξιοπιστίας σε απαιτητικά περιβάλλοντα λειτουργίαςΣε έργα κατασκευής γεφυρών, ο εξοπλισμός χρησιμοποιείται ευρέως για την επεξεργασία δομικών δομών γεφυρών, πλακών πλέξης,και στήριξη των διαρθρωτικών μελών, που παράγει ανθεκτικές συνδέσεις υψηλής αντοχής, ικανές να αντέχουν σε μακροχρόνιες δυναμικές φορτίες, συμβάλλοντας συνεπώς σημαντικά στην κατασκευαστική ασφάλεια, την αξιοπιστία της λειτουργίας,και παρατεταμένη διάρκεια ζωής της μεγάλης κλίμακας υποδομής γέφυρας.
