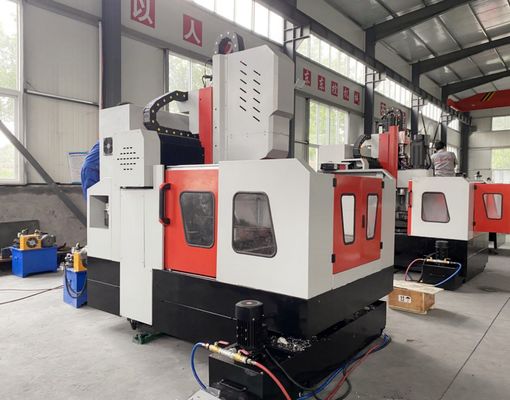

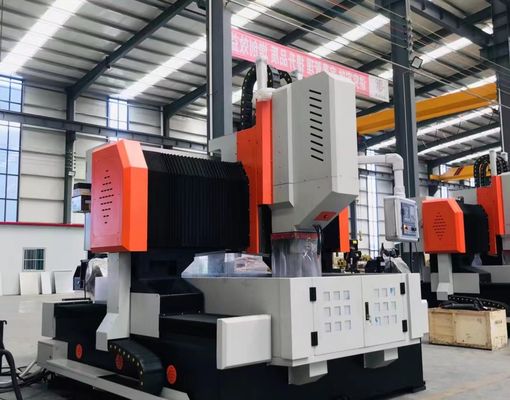

Προηγμένη μηχανή τρυπήματος CNC με υψηλή ταχύτητα για μεγάλες πλάκες χάλυβα

Μηχανή Διάτρησης και Φρεζαρίσματος CNC Υψηλής Ταχύτητας για Μεγάλες Χαλύβδινες Πλάκες

Εφαρμογή:

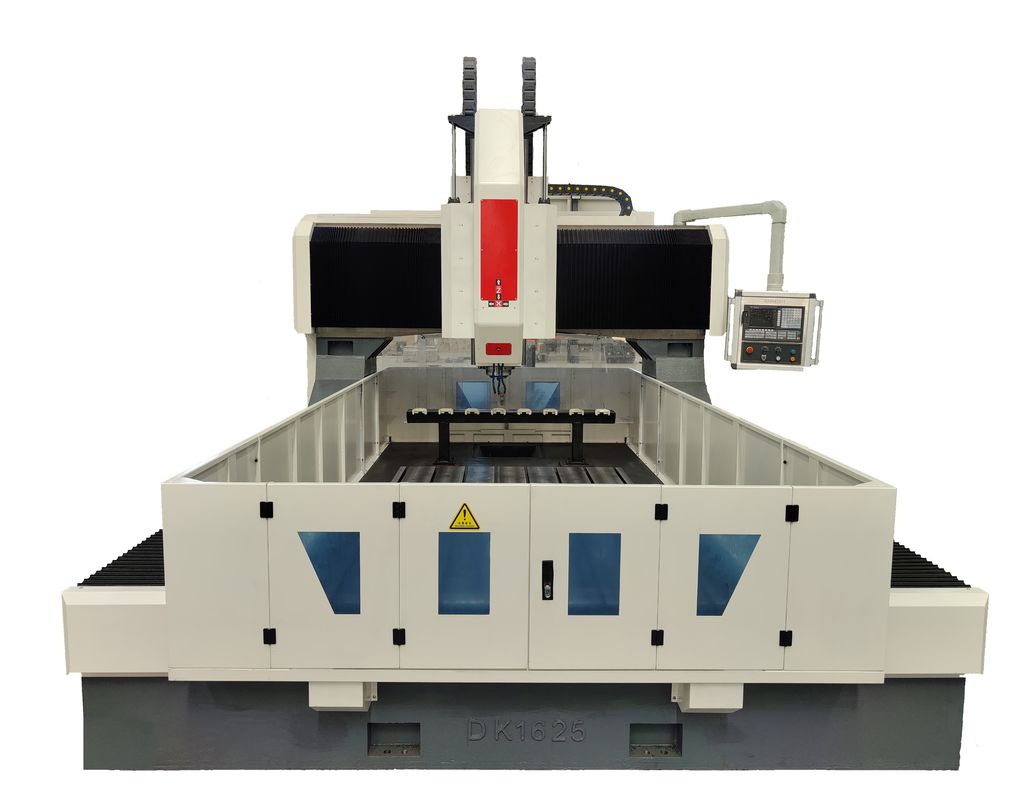

Αυτή η μηχανή διάτρησης και φρεζαρίσματος πλαισίου CNC τύπου γέφυρας έχει αναπτυχθεί ειδικά για την εκτέλεση ευρέος φάσματος εργασιών κατεργασίας, συμπεριλαμβανομένης της διάτρησης, της κοπής ακμών, της κοπής σπειρωμάτων, της φρεζαρίσματος και της βαρετής κατεργασίας, σε χαλύβδινες πλάκες και δομικά εξαρτήματα. Παρέχει εξαιρετικά αποδοτικές λύσεις επεξεργασίας οπών για διάφορα τεμάχια εργασίας, όπως φλάντζες, δίσκους, δακτυλίους και δομές πλακών εντός του εφαρμόσιμου εύρους πάχους. Η μηχανή υποστηρίζει κατεργασία τόσο με διάτρηση οπών όσο και με τυφλές οπές και είναι κατάλληλη για την επεξεργασία μονοϋλικών καθώς και πολυστρωματικών σύνθετων εξαρτημάτων. Ενσωματώνοντας προηγμένη τεχνολογία CNC, ο εξοπλισμός προσφέρει βολική λειτουργία, δυνατότητα αυτοματοποιημένης επεξεργασίας και υψηλή ακρίβεια στην απόδοση κατασκευής, καθιστώντας τον ιδανική λύση για μεγάλης κλίμακας βιομηχανική παραγωγή που απαιτεί αποδοτικότητα, ακρίβεια και αξιοπιστία.

Προδιαγραφές:

Χαρακτηριστικά Προϊόντος

1. Σύστημα μετάδοσης υψηλής ακρίβειας:
Η μηχανή υιοθετεί γραμμικούς οδηγούς κατασκευασμένους στην Ταϊβάν και συγκροτήματα ακριβείας ολίσθησης, εξασφαλίζοντας ομαλή κίνηση των αξόνων, εξαιρετική σταθερότητα κίνησης και αυξημένη ικανότητα φόρτισης για εφαρμογές βαριάς κατεργασίας. 1). Ο άξονας Χ είναι εξοπλισμένος με δύο κυλιόμενους γραμμικούς οδηγούς, οι οποίοι παρέχουν τόσο πλευρική καθοδήγηση όσο και δομική υποστήριξη για να καλύψουν τις απαιτήσεις των εργασιών διάτρησης υψηλής ταχύτητας. Η κίνηση του άξονα οδηγείται από κινητήρα σερβοκινητήρα AC σε συνδυασμό με σύστημα μετάδοσης με σφαιρική βίδα υψηλής ακρίβειας, εξασφαλίζοντας ακριβή τοποθέτηση και ομαλή γραμμική κίνηση. 2). Ο άξονας Υ έχει σχεδιαστεί με δύο βαρέως τύπου κυλιόμενους γραμμικούς οδηγούς τοποθετημένους σε κάθε πλευρά, με τρεις ολισθητήρες τετραγωνικού τύπου τοποθετημένους σε κάθε οδηγό για να σχηματίσουν μια δομή ολίσθησης γέφυρας υψηλής ακαμψίας. Αυτή η βελτιστοποιημένη διαμόρφωση παρέχει εξαιρετική δομική αντοχή και σταθερότητα, ενώ προσφέρει πλεονεκτήματα όπως χαμηλή αντίσταση τριβής, υψηλή ταχύτητα ταξιδιού, εξαιρετική απορρόφηση κραδασμών και εκτεταμένη διάρκεια ζωής. Η κίνηση της γέφυρας υιοθετεί σύστημα διπλού σερβοκινητήρα σύγχρονης κίνησης, με κινητήρες σερβοκινητήρων τοποθετημένους και στις δύο πλευρές για την ταυτόχρονη οδήγηση των σφαιρικών βιδών, εξασφαλίζοντας σύγχρονη κίνηση και ακριβή απόδοση κατεργασίας ελεγχόμενη από CNC. 3). Το καρότσι της ατράκτου είναι εξοπλισμένο με τέσσερις γραμμικούς οδηγούς βαρέως τύπου, παρέχοντας εξαιρετική ακαμψία, υψηλή ακρίβεια τοποθέτησης, εξαιρετική δυναμική απόδοση και σταθερή λειτουργία ακόμη και υπό συνθήκες κατεργασίας χαμηλής ταχύτητας.

2. Αυτόματο σύστημα λίπανσης και προστατευτική δομή:

Η μηχανή είναι εξοπλισμένη με σύστημα αυτόματης λίπανσης όγκου κατασκευασμένο στην Ταϊβάν με ακριβή κατανομή πίεσης. Το σύστημα παρέχει αυτόματα λιπαντικό σε όλα τα κύρια κινούμενα εξαρτήματα, συμπεριλαμβανομένων των γραμμικών οδηγών, των σφαιρικών βιδών και των συστημάτων μετάδοσης με οδοντωτό τροχό και οδοντωτή ράβδο, εξασφαλίζοντας ολοκληρωμένη κάλυψη λίπανσης και επεκτείνοντας αποτελεσματικά τη διάρκεια ζωής των κρίσιμων εξαρτημάτων. Τοποθετούνται προστατευτικά καλύμματα κατά της σκόνης στα συστήματα των αξόνων Χ και Υ, ενώ γύρω από το τραπέζι εργασίας τοποθετούνται προστατευτικά από πιτσιλιές νερού για την προστασία της δομής της μηχανής και τη βελτίωση της αξιοπιστίας λειτουργίας.

3. Προηγμένο σύστημα ελέγχου CNC KND:

Η μηχανή χρησιμοποιεί απόλυτους σερβοκινητήρες υψηλής ακρίβειας για τον έλεγχο κίνησης και είναι εξοπλισμένη με διεπαφή επικοινωνίας RS232, έγχρωμη οθόνη και διεπαφή λειτουργίας στην ελληνική γλώσσα. Το σύστημα CNC υποστηρίζει τόσο την τοπική λειτουργία όσο και την εξωτερική εισαγωγή δεδομένων μέσω USB, παρέχοντας βολική διαχείριση προγραμμάτων, ευέλικτη μεταφορά δεδομένων και αποτελεσματικό έλεγχο κατεργασίας.
Αυτός ο υψηλής απόδοσης εξοπλισμός βιομηχανικής διάτρησης και σήμανσης λαμαρίνας τύπου γέφυρας CNC έχει σχεδιαστεί σχολαστικά για την κατεργασία ακριβείας εξαρτημάτων τύπου πλάκας και δομικών μερών. Προσαρμοσμένος ειδικά για την επεξεργασία τεμαχίων εργασίας, συμπεριλαμβανομένων φλαντζών, δίσκων, δακτυλίων και επίπεδων πλακών, διαθέτει μια βασική απαίτηση ότι το πάχος τέτοιων τεμαχίων εργασίας πρέπει να συμμορφώνεται αυστηρά με τις καθορισμένες αποτελεσματικές παραμέτρους κατεργασίας της μηχανής.

Σε εργαστήρια χαλύβδινων κατασκευών, αυτός ο εξοπλισμός παρέχει εργασίες διάτρησης και φρεζαρίσματος ακριβείας για δομικές πλάκες και συνδετικά εξαρτήματα, δημιουργώντας έτσι μια ισχυρή βάση για τη σταθερή συναρμολόγηση χαλύβδινων πλαισίων. Εντός του τομέα της αιολικής ενέργειας, παρέχει λύσεις κατεργασίας υψηλής ακρίβειας για πύργους ανεμογεννητριών και φλάντζες - μια απαραίτητη διαδικασία που διασφαλίζει ότι αυτά τα εξαρτήματα είναι ικανά να αντέχουν σε σκληρές περιβαλλοντικές συνθήκες (π.χ., ισχυροί άνεμοι, διακυμάνσεις θερμοκρασίας). Για έργα κατασκευής γεφυρών, ο εξοπλισμός επεξεργάζεται δοκούς γεφυρών και στηρίγματα, επιτρέποντας τη δημιουργία σταθερών, ανθεκτικών συνδέσεων σχεδιασμένων να φέρουν δυναμικά φορτία καθ' όλη τη διάρκεια της παρατεταμένης διάρκειας ζωής της γέφυρας.
