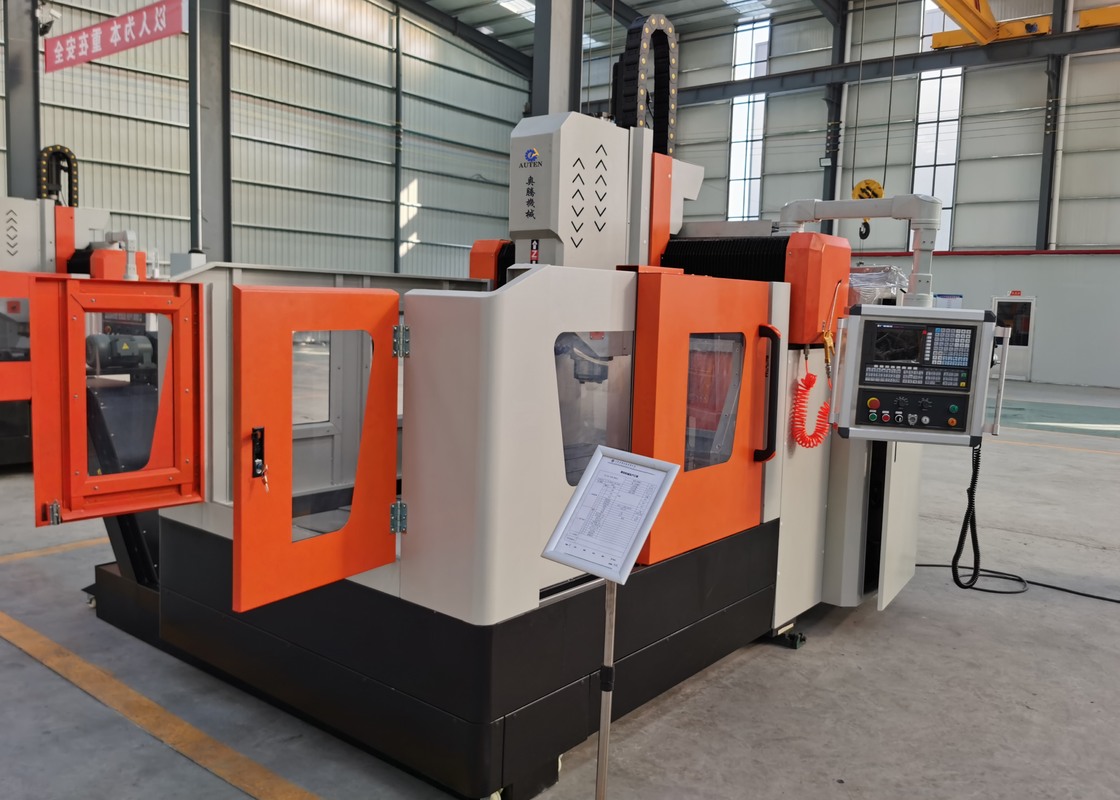

Μηχανή τρυπήματος και φρένασης πλάκας CNC υψηλής δυσκαμψίας υψηλής ταχύτητας με έλεγχο servo
Εισαγωγή του προϊόντος:

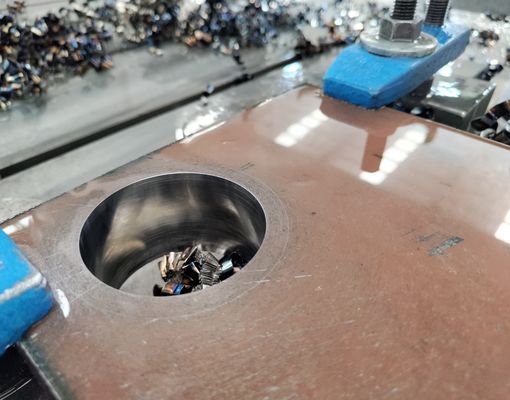

Το μηχάνημα έχει ειδικά αναπτυχθεί για επεξεργασία υψηλής ακρίβειας των φύλλων σωλήνων και των εξαρτημάτων φλάντζας, υποστηρίζοντας τις εργασίες γεώτρησης για διάμετρο τρύπας έως φ80 mm.Ενσωματώνει πολλαπλές λειτουργίες μηχανικήςΟ εξοπλισμός είναι συμβατός τόσο με εργαλεία από καρβίδιο όσο και με συμβατικά τρυπάνι,παροχή ευέλικτων λύσεων επεξεργασίας για διάφορες απαιτήσεις υλικώνΜε ένα διαισθητικό σύστημα ελέγχου CNC, το μηχάνημα προσφέρει βολική λειτουργία, αποτελεσματικό προγραμματισμό και εξαιρετική ακρίβεια επεξεργασίας.που το καθιστά κατάλληλο για εφαρμογές βιομηχανικής κατασκευής υψηλής ακρίβειας.
Διαμόρφωση προϊόντος:
| Σχήμα |
PHD1010 |
| Μέγεθος του εργασιακού τμήματος |
LxW (mm) |
1000x1000 |
| Διάμετρος T-slot του Workbench (mm) |
28 |
| Κεφαλή ισχύος γεώτρησης |
Τι ώρα; |
1 |
| Σπονδυλικός σπινθήρας |
BT2ορισμός |
| Μέγιστη διάμετρος γεώτρησης (mm) |
Φ50 |
| Μέγιστο πάχος (mm) |
≤ 180 |
| Διάμετρος απόσβεσης |
M3-M20 |
| Ταχύτητα σπινθήρα (r/min) |
30~3000 |
| Δύναμη κινητήρα στρογγυλοβομβίδας σερβοβομβίδας (kW) |
11 |
| Πλευρική κίνηση της κεφαλής ισχύος (άξονας Χ) |
Μέγιστη οριζόντια στροφή (mm) |
1000 |
| Ταχύτητα πλευρικής κίνησης (r/min) |
0 ~ 8 |
| Δύναμη κινητήρα σερβοκινητήρα για πλευρική κίνηση (kW) |
2.4 |
| Η διαμήκη κίνηση του γάντρια (άξονας Y) |
Μέγιστη στροφή τροφοδοσίας (mm) |
1000 |
| Ταχύτητα κίνησης τροφής (m/min) |
0 ~ 8 |
| Δύναμη τροφοδοτικού σερβοκινητήρα (kW) |
2.4 |
| Βιότοπη κίνηση τροφοδοσίας (άξονας Z) |
Μέγιστη στροφή (mm) |
400 |
| Ταχύτητα κίνησης (m/min) |
0 ~ 8 |
| Δύναμη κινητήρα σερβοκινητήρα (kW) |
2.4 |
| Ακριβότητα θέσης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,02/1000 |
| Ακριβότητα επαναλαμβανόμενης τοποθέτησης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,01/1000 |
| Ηλεκτρικό σύστημα |
Σύστημα CNC |
FAGOR/ KND/ GSK |
| Ανταλλακτικός εργαλείων |
Τύπος δίσκου (προαιρετικός) |
24 θέσεις εργαλείων |
| Συνολικό μέγεθος |
LxWxH (m) |
3.2x2.2x2.2 |
Χαρακτηριστικά του προϊόντος
1Το κρεβάτι του μηχανήματος και η διασταυρούμενη δέσμη υιοθετούν μια βαριά κατασκευή από συγκολλημένο χάλυβα με προηγμένη επεξεργασία θερμότητας γήρανσης και ανακούφισης από άγχος για τη βελτίωση της δομικής σταθερότητας και της μακροχρόνιας ακρίβειας της μηχανικής.Το γραφείο εργασίας, το τραπέζι διατομής διαφάνειας και ο κρότος κατασκευάζονται από χυτοσίδηρο υψηλής ποιότητας, παρέχοντας εξαιρετική ακαμψία, αντοχή σε δονήσεις και λειτουργική αντοχή.
2Ο άξονας Χ υιοθετεί διπλή διαμόρφωση servo motor drive και στις δύο πλευρές της θύρας, εξασφαλίζοντας συγχρονισμένη κίνηση, υψηλή ακρίβεια θέσης και εξαιρετικό παράλληλο.Αυτή η προηγμένη δομή κίνησης διατηρεί αποτελεσματικά ανώτερη κατακόρυφη και ακρίβεια μεταξύ των κινήσεων του άξονα Χ και Y.

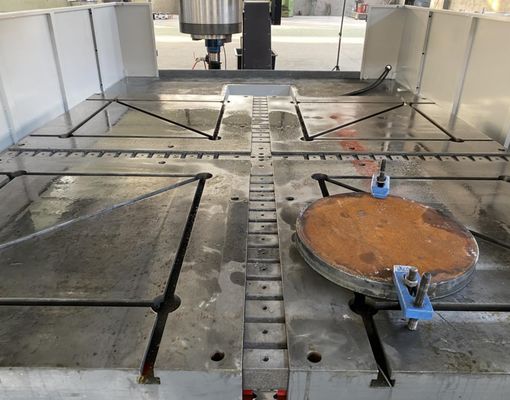

3Το τραπέζι εργασίας είναι κατασκευασμένο από υψηλής ποιότητας χυτοσίδηρο, προσφέροντας εξαιρετική αντοχή φορτίου, δομική σταθερότητα και αξιόπιστη υποστήριξη για χειρουργικές εργασίες βαριάς χρήσης.
4Το σπιντέλο γεώτρησης υιοθετεί ένα άκαμπτο, υψηλής ακρίβειας σχεδιασμό BT40 με ενσωματωμένο εσωτερικό σύστημα τροφοδοσίας ψυκτικού, εξασφαλίζοντας αποτελεσματική αφαίρεση τσιπ, βελτιωμένη ψύξη εργαλείου,και βολική αντικατάσταση εργαλείωνΤο εύρος ταχύτητας του σπινθήρα ρυθμίζεται από 30 έως 3000 στροφές/min, επιτρέποντας ευέλικτη προσαρμογή σε διαφορετικές απαιτήσεις μηχανικής.
5Δύο μεταγωγές τσιπ τύπου αλυσίδας πλάκας είναι εγκατεστημένα και στις δύο πλευρές του τραπεζιού εργασίας για την αυτόματη συλλογή τσιπ μηχανικής και ψυκτικού υγρού.,και ένα καθαρότερο περιβάλλον μηχανικής.
6Το μηχάνημα είναι εξοπλισμένο με εσωτερικά και εξωτερικά συστήματα τροφοδοσίας ψυκτικού, παρέχοντας επαρκή πίεση και χωρητικότητα ροής για αποτελεσματική ψύξη και λίπανση εργαλείου.Ενσωματώνονται συσκευές παρακολούθησης του επιπέδου του ψυκτικού για να εξασφαλίζεται σταθερή απόδοση ψύξης και προστασία των εργαλείων γεώτρησης κατά τη συνεχή λειτουργία.
7Ένα αυτόματο σύστημα λίπανσης παρέχει συνεχή και ακριβή λίπανση σε κρίσιμα κινούμενα εξαρτήματα, συμπεριλαμβανομένων των γραμμικών οδηγών, στροφών σφαιρίδων και ρουλεμάν.Αυτό το σχέδιο μειώνει τη μηχανική φθορά, βελτιώνει τη λειτουργική σταθερότητα και παρατείνει τη διάρκεια ζωής των βασικών εξαρτημάτων.
8Το μηχάνημα είναι εξοπλισμένο με το σύστημα ελέγχου 828D CNC, που διαθέτει ισχυρές λειτουργίες επεξεργασίας, αυτόματη δυνατότητα προγραμματισμού CAD / CAM, διαισθητική λειτουργία, ειδοποίηση συναγερμού σε πραγματικό χρόνο,και έξυπνες λειτουργίες αντιστάθμισης σφαλμάτων, βελτιώνοντας σημαντικά την αποδοτικότητα των μηχανημάτων και τη διαχείριση της παραγωγής.
9Το μηχάνημα ενσωματώνει βασικά εξαρτήματα υψηλής ποιότητας από διεθνώς αναγνωρισμένους κατασκευαστές, συμπεριλαμβανομένων των γραμμικών οδηγών κυλίνδρων, βίδες σφαιρίδας ακρίβειας, κινητήρες και κινητήρες servo, συστήματα σπινδέλων,Τα κορυφαία αυτά εξαρτήματα εξασφαλίζουν εξαιρετική αξιοπιστία του εξοπλισμού, σταθερή λειτουργία και μακροχρόνια απόδοση μηχανικής επεξεργασίας.
Η μηχανή κοπής πλακών με διάδρομο CNC είναι μια ισχυρή βιομηχανική λύση, μελετημένα σχεδιασμένη για την ακριβή επεξεργασία κατασκευαστικών στοιχείων και δομικών στοιχείων.Αυτό το μηχάνημα είναι ειδικά σχεδιασμένο για την επεξεργασία των εργασιακών μερών, όπως φλάντζες, δίσκους, δακτυλίους και επίπεδες πλάκες, υπό την προϋπόθεση ότι το πάχος του υλικού βρίσκεται εντός του καθορισμένου εύρους αποτελεσματικής επεξεργασίας της μηχανής.
Σε εγκαταστάσεις παραγωγής χάλυβα, η μηχανή αυτή εκτελεί ακριβείς επεξεργασίες γεώτρησης και άλεσης σε δομικές πλάκες και συνδετικά εξαρτήματα.παρέχοντας μια σταθερή βάση για την κατασκευή ανθεκτικών ατσάλινων πλαισίων- στον τομέα της αιολικής ενέργειας, παρέχει επεξεργασία υψηλής ακρίβειας για πύργους αιολικών ανεμογεννήτρων και φλάντζες, βασικές διαδικασίες που εγγυώνται ότι τα στοιχεία αυτά μπορούν να αντέξουν τις σκληρές περιβαλλοντικές συνθήκες,συμπεριλαμβανομένων των ακραίων ανέμων και των διακυμάνσεων της θερμοκρασίαςΓια έργα κατασκευής γεφυρών, ο εξοπλισμός επεξεργάζεται τις δομές και τα υποστηρίγματα των γεφυρών,διασφάλιση της δημιουργίας σταθερών και ανθεκτικών συνδέσεων ικανών να αντέχουν σε δυναμικά φορτία καθ' όλη τη διάρκεια της παρατεταμένης ζωής της γέφυρας.
