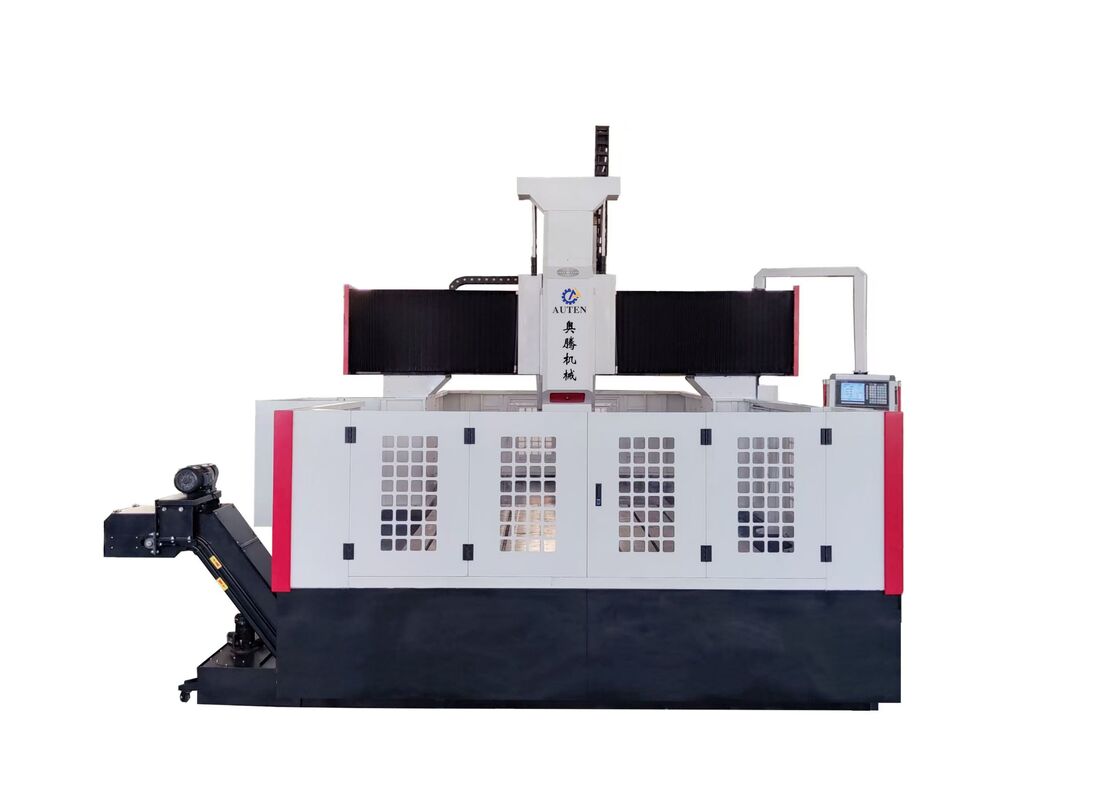

Βιομηχανική Μηχανή Διάτρησης και Φρεζαρίσματος Πλακών CNC Υψηλής Ταχύτητας για Παχιές Πλάκες
Εφαρμογή:
Η Μηχανή Διάτρησης και Φρεζαρίσματος Πλακών CNC τύπου Γάντζου έχει αναπτυχθεί ειδικά για την κατεργασία υψηλής ακρίβειας φύλλων σωλήνων, φλαντζών, πλακών ρουλεμάν, εξαρτημάτων εναλλάκτη θερμότητας και μιας ευρείας γκάμας εργασιών τύπου πλάκας που χρησιμοποιούνται στην πετροχημική επεξεργασία, την παραγωγή πυρηνικής ενέργειας, την αιολική ενέργεια, την κατασκευή λεβήτων και την κατασκευή δομικών χάλυβα. Η μηχανή υποστηρίζει διάτρηση καρβιδίου υψηλής ταχύτητας με ψύξη μέσω ατράκτου, καθώς και διάτρηση με κορδόνι υψηλής ταχύτητας με εξωτερική ψύξη. Ενσωματώνοντας διάτρηση, φαλτσάρισμα, κοπή σπειρωμάτων, φρεζάρισμα και βαρετοποίηση σε μια ενιαία πλατφόρμα κατεργασίας CNC, παρέχει εξαιρετική ευελιξία κατεργασίας και αποδοτικότητα παραγωγής. Μια προαιρετική αυτόματη κεφαλή φρεζαρίσματος ορθής γωνίας ενισχύει περαιτέρω τις δυνατότητές της, επιτρέποντας την αποτελεσματική πλευρική διάτρηση, κοπή σπειρωμάτων και φρεζάρισμα σύνθετων εργασιών.
Προδιαγραφές:
| Μοντέλο |
PHD2020 |
| Μέγεθος εργασίας |
ΜxΠ (mm) |
2000x2000 |
| Πλάτος υποδοχής Τ του πάγκου εργασίας (mm) |
28 |
| Κεφαλή ισχύος διάτρησης |
Ποσ. |
1 |
| Κώνος ατράκτου |
BT50 |
| Μέγιστη διάμετρος διάτρησης (mm) |
Φ80 |
| Μέγιστο πάχος (mm) |
≤250 |
| Διάμετρος κοπής σπειρωμάτων |
M3-M30 |
| Ταχύτητα ατράκτου (σ.α.λ.) |
30~3000 |
| Ισχύς κινητήρα ατράκτου servo (kW) |
22/30 |
| Πλευρική κίνηση κεφαλής ισχύος (άξονας X) |
Μέγιστη οριζόντια διαδρομή (mm) |
2000 |
| Ταχύτητα πλευρικής κίνησης (σ.α.λ.) |
0~8 |
| Ισχύς κινητήρα servo για πλευρική κίνηση (kW) |
2.4 |
| Διαμήκης κίνηση γάντζου (άξονας Y) |
Μέγιστη διαδρομή τροφοδοσίας (mm) |
2000 |
| Ταχύτητα κίνησης τροφοδοσίας (m/min) |
0~8 |
| Ισχύς κινητήρα servo τροφοδοσίας (kW) |
2.4 |
| Κατακόρυφη κίνηση τροφοδοσίας εμβόλου (άξονας Z) |
Μέγιστη διαδρομή (mm) |
800 |
| Ταχύτητα κίνησης (m/min) |
0~8 |
| Ισχύς κινητήρα servo (kW) |
2.4 |
| Ακρίβεια τοποθέτησης τριών αξόνων |
X/Y/Z/A/B/C (mm) |
±0.015/1000 |
| Ακρίβεια επανατοποθέτησης τριών αξόνων |
X/Y/Z/A/B/C (mm) |
±0.01/1000 |
| Ηλεκτρικό σύστημα |
Σύστημα CNC |
FAGOR/ KND/ GSK |
| Αλλαγέας εργαλείων |
Τύπου δίσκου (Προαιρετικό) |
24 θέσεις εργαλείων |
| Συνολικές διαστάσεις |
ΜxΠxΥ (m) |
5.3x3.8x2.7 |
Χαρακτηριστικά προϊόντος
1. Ο εξοπλισμός αποτελείται κυρίως από ένα στιβαρό σώμα μηχανής, μηχανισμό διαμήκους ολίσθησης, πλαίσιο γάντζου, μονάδα εγκάρσιας ολίσθησης, σύστημα κατακόρυφης τροφοδοσίας, κεφαλή ατράκτου διάτρησης και φρεζαρίσματος, τραπέζι εργασίας, σύστημα κυκλοφορίας ψυκτικού, αυτόματο σύστημα μεταφοράς τσιπς, κεντρικό σύστημα λίπανσης, πνευματική διάταξη, ηλεκτρικό ερμάριο ελέγχου και άλλες βοηθητικές μονάδες. Μαζί, αυτά τα εξαρτήματα σχηματίζουν ένα πλήρες, υψηλής απόδοσης σύστημα κατεργασίας CNC σχεδιασμένο για βιομηχανική επεξεργασία ακριβείας.
2. Η κεφαλή ατράκτου ολίσθησης ελεγχόμενη από servo συνδυάζει πολλαπλές δυνατότητες κατεργασίας, συμπεριλαμβανομένης της διάτρησης, της διαμόρφωσης, της κοπής σπειρωμάτων, του φαλτσαρίσματος και του φρεζαρίσματος αυλακώσεων. Αυτές οι λειτουργίες μπορούν να εκτελεστούν μεμονωμένα ή μέσω συντονισμένης λειτουργίας πολλαπλών αξόνων για να παρέχουν μέγιστη ευελιξία επεξεργασίας. Η άτρακτος υιοθετεί μια άτρακτο εσωτερικής ψύξης BT50 υψηλής ακρίβειας κατασκευασμένη στην Ταϊβάν και είναι εξοπλισμένη με έναν αυτόματο μηχανισμό σύσφιξης εργαλείων βασισμένο στην τεχνολογία ελατηρίων δίσκου. Η υδραυλική απελευθέρωση εργαλείων επιτρέπει γρήγορη και βολική αντικατάσταση εργαλείων διάτρησης και φρεζαρίσματος, μειώνοντας αποτελεσματικά τον χρόνο αλλαγής εργαλείων και βελτιώνοντας τη συνολική αποδοτικότητα παραγωγής.
3. Γραμμικοί οδηγοί υψηλής ακρίβειας είναι εγκατεστημένοι σε όλους τους κύριους άξονες κίνησης για να διασφαλίζουν ομαλή κίνηση, εξαιρετική ακαμψία και ακριβή απόδοση τοποθέτησης. Το σύστημα κίνησης τροφοδοσίας χρησιμοποιεί κινητήρες AC servo σε συνδυασμό με μετάδοση με σύγχρονη ιμάντα και μηχανισμούς κοχλιών ακριβείας, παρέχοντας εξαιρετική ακρίβεια τοποθέτησης, ανώτερη επαναληψιμότητα και σταθερή μακροπρόθεσμη απόδοση κατεργασίας.
4. Το σώμα της μηχανής και η δομή του γάντζου είναι κατασκευασμένα από χυτοσίδηρο υψηλής ποιότητας ή βαρέως τύπου συγκολλητές χαλύβδινες διατάξεις. Πριν από την κατεργασία, όλα τα κρίσιμα δομικά εξαρτήματα υποβάλλονται σε ανόπτηση ανακούφισης τάσεων σε υψηλή θερμοκρασία, ακολουθούμενη από μια επιπλέον διαδικασία ανακούφισης τάσεων μετά την ημιτελή επεξεργασία. Μέσω αυτής της προηγμένης διαδικασίας κατασκευής, η μηχανή επιτυγχάνει εξαιρετική δομική ακαμψία, βελτιωμένη σταθερότητα διαστάσεων και σταθερά αξιόπιστη ακρίβεια κατεργασίας καθ' όλη τη διάρκεια της διάρκειας ζωής της.

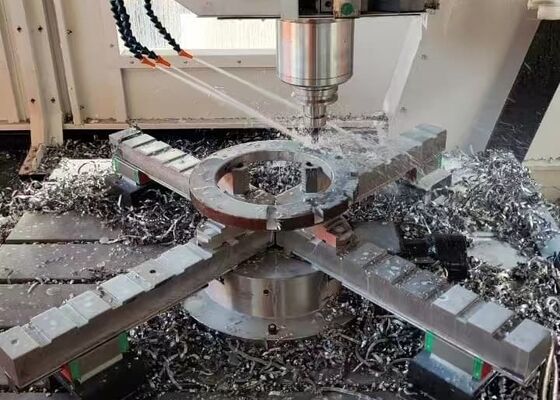

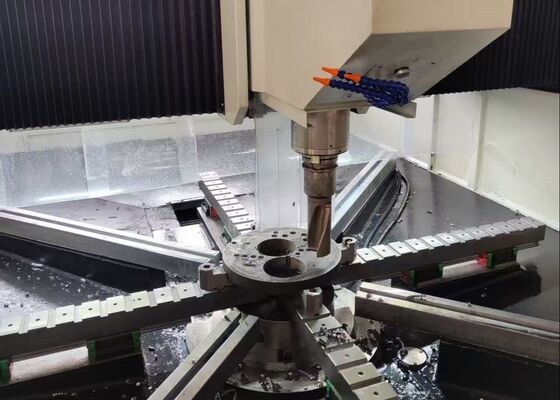

Η Μηχανή Διάτρησης και Φρεζαρίσματος Πλακών CNC τύπου Γάντζου είναι μια λύση κατεργασίας CNC υψηλής απόδοσης ειδικά σχεδιασμένη για την επεξεργασία ακριβείας εξαρτημάτων τύπου πλάκας και δομικών χαλύβδινων μερών. Είναι ευρέως κατάλληλη για την κατεργασία φλαντζών, δίσκων, δακτυλίων, επίπεδων πλακών και άλλων παρόμοιων εργασιών εντός του καθορισμένου εύρους κατεργασίας. Με την άκαμπτη μηχανική κατασκευή της, την προηγμένη τεχνολογία ελέγχου CNC και τις ολοκληρωμένες δυνατότητες κατεργασίας πολλαπλών λειτουργιών, η μηχανή παρέχει μια αποτελεσματική και αξιόπιστη λύση για βιομηχανικές εφαρμογές που απαιτούν υψηλή ακρίβεια, παραγωγικότητα και λειτουργική σταθερότητα.
Σε εργοστάσια κατασκευής δομικών χάλυβα, ο εξοπλισμός εκτελεί εργασίες διάτρησης και φρεζαρίσματος υψηλής ακρίβειας σε δομικές πλάκες, πλάκες θεμελίωσης και συνδετικά εξαρτήματα, παρέχοντας ακριβώς επεξεργασμένα μέρη για αποτελεσματική συναρμολόγηση χαλύβδινων κατασκευών. Στη βιομηχανία αιολικής ενέργειας, εφαρμόζεται εκτενώς στην κατεργασία τμημάτων πύργων ανεμογεννητριών και εξαρτημάτων φλαντζών μεγάλης διαμέτρου, διασφαλίζοντας εξαιρετική ακρίβεια διαστάσεων και δομική ακεραιότητα υπό δύσκολες συνθήκες λειτουργίας, συμπεριλαμβανομένων των βαρέων φορτίων ανέμου και των σημαντικών διακυμάνσεων της θερμοκρασίας. Σε εφαρμογές κατασκευής γεφυρών, η μηχανή χρησιμοποιείται ευρέως για την επεξεργασία δοκών γεφυρών, πλακών σύνδεσης και υποστηρικτικών δομικών εξαρτημάτων, παράγοντας συνδέσεις υψηλής αντοχής και ανθεκτικότητας ικανές να αντέχουν μακροπρόθεσμα δυναμικά φορτία. Ως αποτέλεσμα, ο εξοπλισμός διαδραματίζει σημαντικό ρόλο στη βελτίωση της δομικής ασφάλειας, της λειτουργικής αξιοπιστίας και της διάρκειας ζωής μεγάλων έργων γεφυρών και υποδομών.
