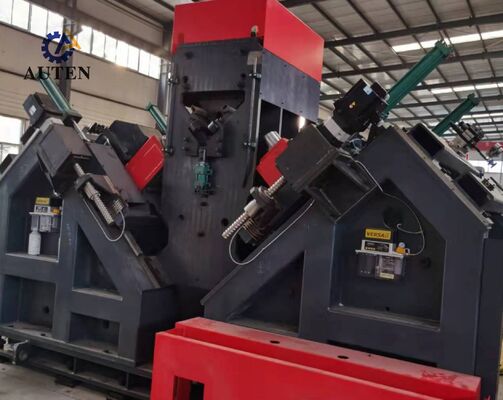

Μοντέλο ADM2532 CNC Μηχανή Γωνιαίας Διάτρησης και Σήμανσης BT40 Κώνος Άξονα Διάτρησης

Μοντέλο ADM2532 CNC γωνιακή μηχανή διάτρησης και σήμανσης BT40 Taper Of Drilling Spindle

Χρήση προϊόντος:

Αυτή η ειδικά σχεδιασμένη γραμμή παραγωγής χάλυβα διάτρησης με γωνία CNC είναι ειδικά σχεδιασμένη για τις διαδικασίες διάτρησης και σφράγισης μεγάλου μεγέθους, υψηλής αντοχής χάλυβα γωνίας—ένα βασικό υλικό που χρησιμοποιείται αποκλειστικά στην κατασκευή πύργων γραμμών μεταφοράς. Η γραμμή παραγωγής επιτρέπει την κατεργασία υψηλής ακρίβειας όλων των απαιτούμενων οπών σε χάλυβα γωνίας, προσφέροντας ανώτερη ποιότητα οπών, ακριβή ακρίβεια θέσης, εξαιρετική απόδοση παραγωγής και προηγμένη αυτοματοποιημένη απόδοση.

Βασικές παράμετροι:

Χαρακτηριστικά προϊόντος:

Η γραμμή παραγωγής διάτρησης χάλυβα γωνίας CNC υιοθετεί μια εξαιρετικά αυτοματοποιημένη διαμόρφωση επεξεργασίας, ενσωματώνοντας ένα αυτόματο σύστημα φόρτωσης που αποτελείται από έναν εγκάρσιο μεταφορέα τροφοδοσίας και έναν περιστροφικό μηχανισμό φόρτωσης, ένα αυτόματο σύστημα εκφόρτωσης και μια έξυπνη μονάδα τροφοδοσίας τεμαχίου. Οι εργασίες διάτρησης, διάτρησης και σήμανσης σε γωνιακό χάλυβα μπορούν να ολοκληρωθούν μέσα σε έναν ενιαίο συνεχή κύκλο κατεργασίας χωρίς χειροκίνητη επέμβαση κατά τη διάρκεια της επεξεργασίας. Αυτός ο ολοκληρωμένος αυτοματισμός ελαχιστοποιεί τις απαιτήσεις εργασίας, ενισχύει την απόδοση της παραγωγής, διατηρεί σταθερή ποιότητα επεξεργασίας και διασφαλίζει αξιόπιστη και σταθερή λειτουργία του εξοπλισμού.

Η μονάδα σήμανσης της γραμμής παραγωγής χάλυβα διάτρησης και σήμανσης με γωνία CNC υιοθετεί μια άκαμπτη δομή κλειστού πλαισίου, παρέχοντας εξαιρετική μηχανική σταθερότητα και σταθερή ακρίβεια σήμανσης σε όλη τη συνεχή λειτουργία. Το συγκρότημα αποτελείται από μια σταθερή βάση στήριξης τοποθετημένη στο πλαίσιο της μηχανής, ένα κινητό τραπέζι εργασίας και μια υδραυλικά ενεργοποιούμενη κεφαλή σήμανσης χαρακτήρων. Με βάση τις οδηγίες μηχανικής κατεργασίας που παράγονται από το σύστημα ελέγχου CNC, οι λειτουργίες σήμανσης εκτελούνται αυτόματα στις καθορισμένες συντεταγμένες που καθορίζονται στα μηχανικά σχέδια. Για την τοποθέτηση γωνιακών χαλύβδινων προφίλ με διαφορετικές διαστάσεις, η μονάδα είναι επιπλέον εξοπλισμένη με μηχανισμό χειροκίνητης ρύθμισης, που επιτρέπει την ευέλικτη κάθετη τοποθέτηση του κινητού συγκροτήματος σήμανσης και την ακριβή ρύθμιση της κεφαλής σήμανσης σύμφωνα με συγκεκριμένες απαιτήσεις παραγωγής.

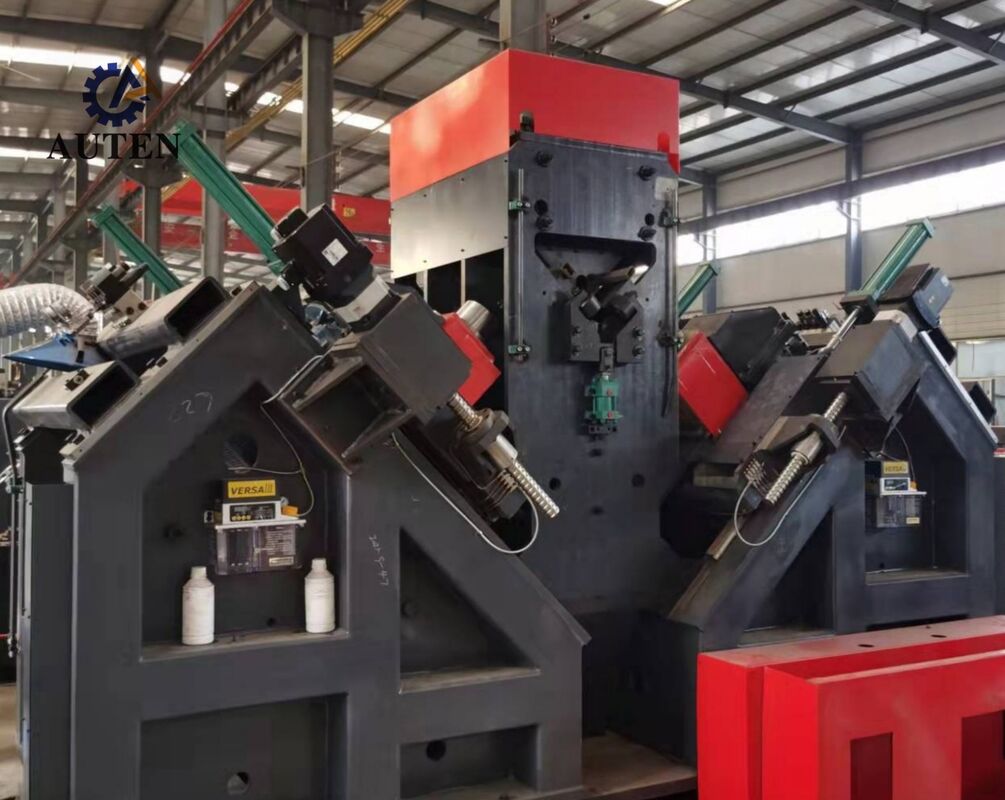

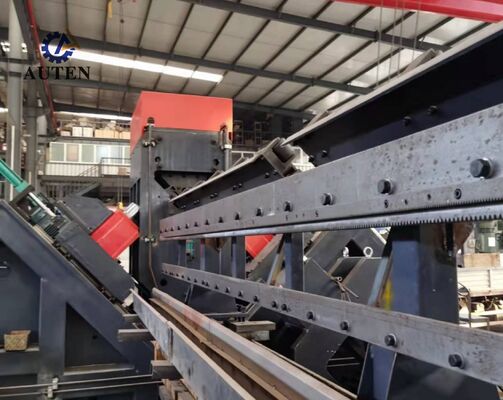

Το σύστημα διάτρησης του εξοπλισμού επεξεργασίας πύργων μετάδοσης CNC παρέχει υψηλή ακρίβεια τοποθέτησης και σταθερή απόδοση μηχανικής κατεργασίας. Ο μηχανισμός τροφοδοσίας τροφοδοτείται από έναν σερβοκινητήρα υψηλής απόδοσης και χρησιμοποιεί μια διάταξη μετάδοσης οδοντωτών τροχών για να επιτυγχάνει ομαλή και ακριβή κίνηση του τεμαχίου εργασίας. Μια συσκευή ανίχνευσης θέσης rack σε συνδυασμό με έναν κωδικοποιητή ανάδρασης υψηλής ακρίβειας σχηματίζει ένα πλήρες σύστημα εντοπισμού θέσης κλειστού βρόχου, διασφαλίζοντας αξιόπιστη τοποθέτηση υλικού σε όλη τη λειτουργία μηχανικής κατεργασίας. Εν τω μεταξύ, οι κεφαλές διάτρησης που κινούνται κατά μήκος των δύο κατευθύνσεων της φλάντζας του χάλυβα γωνίας οδηγούνται σερβομηχανισμούς μέσω μηχανισμών ακριβείας με σφαιρικές βίδες, παρέχοντας ακριβή τοποθέτηση οπών, σταθερή απόδοση μηχανικής κατεργασίας και αποτελέσματα επεξεργασίας υψηλής ποιότητας για γωνιακά εξαρτήματα χάλυβα.

Το βιομηχανικό σύστημα ελέγχου που βασίζεται σε υπολογιστή είναι εξοπλισμένο με μια βολική διεπαφή λειτουργίας στην κινεζική γλώσσα, η οποία επιτρέπει στο προσωπικό παραγωγής να εκτελεί τις λειτουργίες του μηχανήματος αποτελεσματικά και διαισθητικά. Το σύστημα παρέχει γραφικές ενδείξεις των διαμορφώσεων του τεμαχίου εργασίας και πληροφορίες συντεταγμένων οπών, υποστηρίζοντας βολική επαλήθευση μηχανικής επεξεργασίας και επίβλεψη διεργασιών σε πραγματικό χρόνο. Επιτρέπει επίσης την άμεση εισαγωγή προγραμμάτων μηχανικής κατεργασίας που παράγονται από επαγγελματικό λογισμικό προγραμματισμού, βελτιώνοντας σημαντικά την αποτελεσματικότητα της αποθήκευσης, ταξινόμησης, ανάκτησης και συνολικής διαχείρισης των προγραμμάτων CNC.

Τα δείγματα επίδειξης περιλαμβάνουν μια ευρεία επιλογή τυπικών γωνιακών διαστάσεων χάλυβα και αντιπροσωπευτικών σχεδίων οπών που χρησιμοποιούνται συνήθως στην κατασκευή πύργων γραμμών μεταφοράς. Αυτά τα δειγματοληπτικά εξαρτήματα επιτρέπουν στους πελάτες, τους μηχανικούς και το προσωπικό ποιοτικού ελέγχου να αξιολογούν άμεσα τις δυνατότητες μηχανικής κατεργασίας του εξοπλισμού, συμπεριλαμβανομένης της ακρίβειας διάτρησης, της ποιότητας σήμανσης, της συνέπειας διαστάσεων και της συνολικής απόδοσης επεξεργασίας. Ως πρακτικά τεμάχια αναφοράς, τα δείγματα παρέχουν μια αποτελεσματική βάση για την επαλήθευση της καταλληλότητας του μηχανήματος για τις πραγματικές απαιτήσεις κατασκευής πύργων μετάδοσης.

Σε εφαρμογές μετάδοσης ισχύος υπερυψηλής τάσης (UHV), οι πύργοι μετάδοσης πρέπει να αντέχουν σε απαιτητικές περιβαλλοντικές συνθήκες, σημαντικά δομικά φορτία και παρατεταμένες λειτουργικές καταπονήσεις. Αυτό το γωνιακό σύστημα επεξεργασίας χάλυβα CNC έχει σχεδιαστεί ειδικά για την κατασκευή των γωνιακών χαλύβδινων μελών που αποτελούν το κύριο φέρον πλαίσιο των πύργων μετάδοσης. Εκτελεί εργασίες διάτρησης και σήμανσης υψηλής ακρίβειας σε γωνιακό χάλυβα που χρησιμοποιείται για σώματα πύργων, εγκάρσιους βραχίονες και άλλα κρίσιμα δομικά εξαρτήματα, εξασφαλίζοντας ακριβή τοποθέτηση οπών, αξιόπιστη ποιότητα σύνδεσης και ακριβή συναρμολόγηση. Ενισχύοντας τη δομική ακεραιότητα, τη λειτουργική ασφάλεια και τη μακροπρόθεσμη αξιοπιστία των υπηρεσιών, το σύστημα παρέχει μια αποτελεσματική και αξιόπιστη κατασκευαστική λύση για τη σύγχρονη υποδομή μετάδοσης ενέργειας και την παραγωγή πύργων μετάδοσης μεγάλου όγκου.
