Μηχανή τρυπήματος υψηλής ταχύτητας με CNC 200m/min Max.

Μηχανή τρυπήματος υψηλής ταχύτητας με CNC 200m/min Max.

Χρήση του προϊόντος:

Αυτή η ειδικά σχεδιασμένη γραμμή παραγωγής CNC τρύπησης σιδήρου με γωνία είναι ειδικά κατασκευασμένη για γεωτρήσεις και τρύπηση σε μεγάλου μεγέθους, υψηλής αντοχής σιδήρου με γωνία,ένα κρίσιμο δομικό υλικό που χρησιμοποιείται ευρέως στην κατασκευή πύργων γραμμών μεταφοράςΗ γραμμή παραγωγής είναι ικανή να επεξεργάζεται με ακρίβεια όλες τις καθορισμένες τρύπες σε τρυπικά στοιχεία χάλυβα, παρέχοντας εξαιρετική ποιότητα τρυπών, ακριβή ακρίβεια θέσης, υψηλή αποδοτικότητα παραγωγής,και υψηλό βαθμό αυτοματοποιημένης επεξεργασίας.

Βασικές παραμέτρους:

Χαρακτηριστικά του προϊόντος:

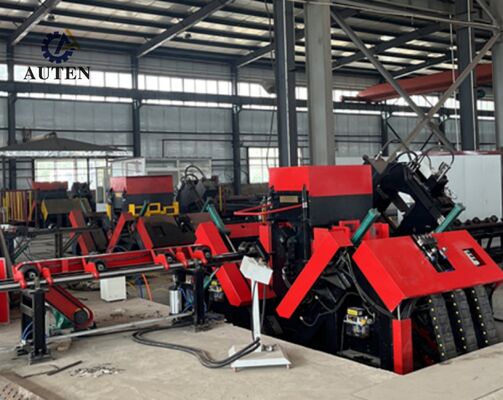

Η γραμμή παραγωγής CNC τρυπών γωνιακού χάλυβα διαθέτει υψηλά αυτοματοποιημένη αρχιτεκτονική επεξεργασίας,που ενσωματώνει αυτόματο σύστημα φόρτωσης που αποτελείται από εγκάρσιο μεταφορέα υλικού και περιστρεφόμενο μηχανισμό φόρτωσης, ένα σύστημα αυτόματης εκφόρτωσης και ένα έξυπνο σύστημα τροφοδοσίας του εργασιακού μεριδίου.εξάλειψη της ανάγκης χειροκίνητης παρέμβασης κατά την επεξεργασίαΗ ολοκληρωμένη αυτοματοποίηση αυτή μειώνει σημαντικά τις ανάγκες εργασίας, αυξάνει την παραγωγική ικανότητα, εξασφαλίζει σταθερή ποιότητα επεξεργασίας και παρέχει σταθερή και αξιόπιστη απόδοση εξοπλισμού.

Η μονάδα σήμανσης της γραμμής παραγωγής CNC τρύπησης και σήμανσης σιδήρου με γωνία διαθέτει άκαμπτη κατασκευή κλειστού πλαισίου,διασφάλιση εξαιρετικής δομικής σταθερότητας και διατήρηση σταθερής ακρίβειας σήμανσης κατά τη διάρκεια παρατεταμένης συνεχούς λειτουργίαςΤο σύνολο αποτελείται από σταθερή βάση στήριξης που είναι εγκατεστημένη στο πλαίσιο της μηχανής, ένα κινητό τραπέζι εργασίας και μια κεφαλή σήμανσης χαρακτήρων με υδραυλική κίνηση.Σύμφωνα με τα προγράμματα επεξεργασίας που παράγονται από το σύστημα ελέγχου CNCΓια την προσαρμογή σε προφίλ από γωνιακό χάλυβα διαφόρων διαστάσεων, οι εργασίες σήμανσης εκτελούνται αυτόματα στις καθορισμένες συντεταγμένες που καθορίζονται στα μηχανικά σχέδια.η μονάδα σήμανσης είναι επίσης εξοπλισμένη με μηχανισμό χειροκίνητης ρύθμισης, που επιτρέπει την ευέλικτη κατακόρυφη τοποθέτηση του κινητού συνόλου σήμανσης και την ακριβή ρύθμιση της κεφαλής σήμανσης για την κάλυψη των ειδικών απαιτήσεων παραγωγής.

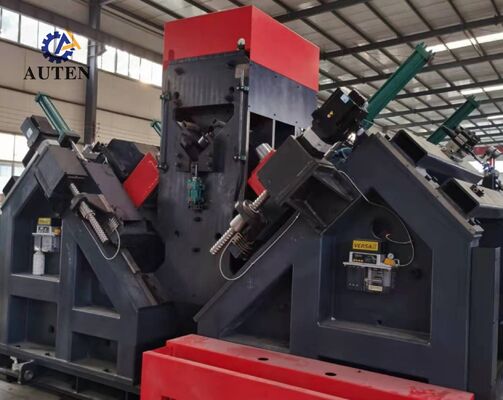

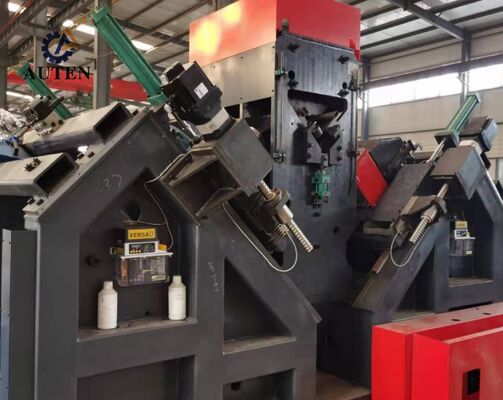

Το σύστημα γεώτρησης του εξοπλισμού επεξεργασίας πύργου μετάδοσης CNC παρέχει υψηλή ακρίβεια τοποθέτησης και σταθερή απόδοση επεξεργασίας.Ο μηχανισμός τροφοδοσίας υλικού τροφοδοτείται από έναν κινητήρα servo υψηλής απόδοσης και χρησιμοποιεί σύστημα μετάδοσης rack-and-pinion για να επιτευχθεί ομαλή και ακριβής κίνηση του εργασιακού στοιχείουΜια συσκευή ανίχνευσης θέσης σε ράφι, σε συνδυασμό με έναν κωδικοποιητή ανατροφοδότησης υψηλής ακρίβειας, σχηματίζει ένα πλήρες σύστημα θέσης κλειστού κυκλώματος.διασφάλιση της αξιόπιστης και ακριβούς τοποθέτησης υλικού καθ' όλη τη διάρκεια της διαδικασίας μηχανικήςΤαυτόχρονα, οι κεφαλές γεώτρησης που λειτουργούν κατά μήκος των δύο κατευθύνσεων φλάντζας του γωνιακού χάλυβα είναι σερβοκίνητες μέσω μηχανισμών με ακρίβεια στροφιάς σφαίρας, παρέχοντας ακριβή τοποθέτηση τρύπας,σταθερή σταθερότητα μηχανικής, και ανώτερη ποιότητα επεξεργασίας για τα εξαρτήματα ατσάλινης γωνίας.

Το βιομηχανικό σύστημα ελέγχου CNC που βασίζεται σε υπολογιστή διαθέτει μια βολική διεπαφή χειρισμού στην κινεζική γλώσσα, επιτρέποντας στους χειριστές παραγωγής να διαχειρίζονται αποτελεσματικά και διαισθητικά τις λειτουργίες του μηχανήματος.Το σύστημα παρέχει γραφική απεικόνιση των διαμορφώσεων του εργαστηρίου και πληροφορίες συντεταγμένων τρύπας, που διευκολύνει την επαλήθευση της μηχανικής επεξεργασίας και την παρακολούθηση της διαδικασίας σε πραγματικό χρόνο.σημαντική βελτίωση της απόδοσης της αποθήκευσης προγραμμάτων CNC, ταξινόμηση, ανάκτηση και ολοκληρωμένη διαχείριση της παραγωγής.

Τα δείγματα επίδειξης περιλαμβάνουν μια ευρεία επιλογή μεγεθών από τυποποιημένο ατσάλι με γωνία και αντιπροσωπευτικά μοτίβα τρυπών που χρησιμοποιούνται συνήθως στην κατασκευή πύργων γραμμών μεταφοράς.Τα στοιχεία αυτά δείγματος επιτρέπουν, μηχανικοί και προσωπικό ελέγχου ποιότητας για την άμεση αξιολόγηση των δυνατοτήτων επεξεργασίας του εξοπλισμού, συμπεριλαμβανομένης της ακρίβειας της γεώτρησης, της ποιότητας σήμανσης, της διαμετρικής συνέπειας,και συνολική απόδοση επεξεργασίαςΩς πρακτικά εργαλεία αναφοράς, τα δείγματα παρέχουν μια αποτελεσματική βάση για την επαλήθευση της καταλληλότητας της μηχανής για τις πραγματικές απαιτήσεις κατασκευής πύργου μεταφοράς.

Σε εφαρμογές μεταφοράς ισχύος υπερυψωμένης τάσης (UHV), οι πύργοι μεταφοράς πρέπει να αντέχουν σε απαιτητικές περιβαλλοντικές συνθήκες, σημαντικά δομικά φορτία και παρατεταμένες εργασιακές πιέσεις.Αυτό το σύστημα επεξεργασίας CNC γωνιακού χάλυβα είναι ειδικά σχεδιασμένο για την κατασκευή των γωνιακών μελών χάλυβα που αποτελούν το κύριο φορτωτικό πλαίσιο των πύργων μεταφοράςΕκτελεί επεξεργασίες υψηλής ακρίβειας με τρυπήματα και σήμανση σε γωνιακό χάλυβα που χρησιμοποιείται για σώματα πύργου, σταυροφόρα και άλλα κρίσιμα δομικά στοιχεία, εξασφαλίζοντας την ακριβή τοποθέτηση τρύπας,αξιόπιστη ποιότητα σύνδεσηςΜε τη βελτίωση της δομικής ακεραιότητας, της λειτουργικής ασφάλειας και της μακροπρόθεσμης αξιοπιστίας της υπηρεσίας,το σύστημα παρέχει μια αποτελεσματική και αξιόπιστη λύση παραγωγής για σύγχρονη υποδομή μεταφοράς ενέργειας και παραγωγή πύργων μεταφοράς μεγάλου όγκου.
