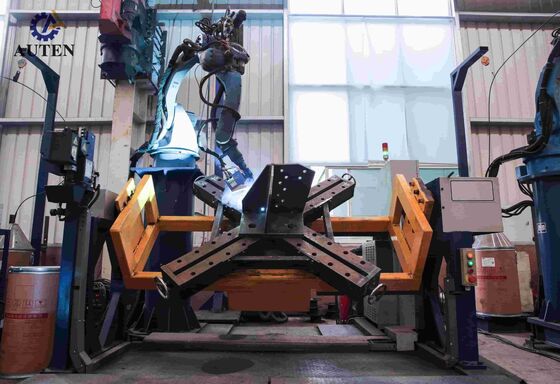

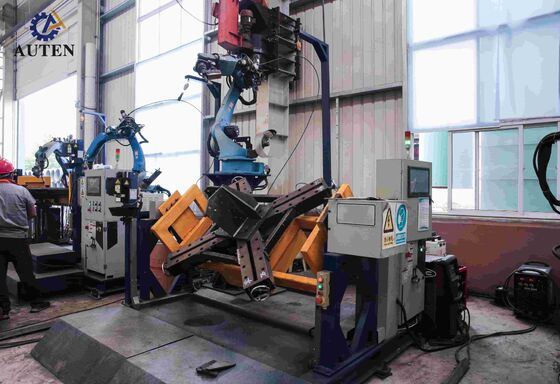

Μηχανή Συγκόλλησης Ρομπότ με Διπλούς Τοποθετητές και Γάντζο Πέντε Αξόνων που Επιτρέπει τη Συγκόλληση Πύργων Μεταφοράς

Μηχανή συγκόλλησης ρομπότ με διπλό τοποθετητή και πεντά άξονες που επιτρέπουν τη συγκόλληση πύργου μετάδοσης

Εισαγωγή του προϊόντος:

Ο εξοπλισμός αυτός έχει αναπτυχθεί ειδικά για την αυτοματοποιημένη συγκόλληση των συστατικών της βάσης του πύργου μεταφοράς.το σύστημα είναι ικανό να ολοκληρώσει τις 11 κύριες συγκόλλησεις συγκόλλησης της δομής βάσης του πύργουΜε την ολοκλήρωση της ευφυούς τεχνολογίας ελέγχου ρομπότ με προηγμένες διαδικασίες συγκόλλησης, ηο εξοπλισμός επιτυγχάνει ανώτερη ακρίβεια συγκόλλησης, ομοιόμορφη ποιότητα συγκόλλησης και βελτιωμένη αποδοτικότητα παραγωγής, παρέχοντας μια αποτελεσματική και αξιόπιστη λύση παραγωγής για τη σύγχρονη κατασκευή πύργου μεταφοράς.

Βασικές παραμέτρους:

Χαρακτηριστικά του προϊόντος:

1Επαναληψιμότητα: Το σύστημα παρέχει επαναληψιμότητα θέσης τουλάχιστον ± 0,05 mm.

2Ακριβότητα τροχιάς: Η ακρίβεια τροχιάς παραμένει εντός των ±0,1 mm.

3Ο ρομπότ συγκόλλησης με τόξο διαθέτει μια εξαιρετικά σταθερή και ανθεκτική μηχανική δομή, σχεδιασμένη για παρατεταμένη, συνεχή βιομηχανική λειτουργία.

4Εργασιακό περιτύλιγμα: Υποστηρίζει εργασιακά κομμάτια με διάμετρο έως 1500 mm, εκπληρώνοντας το πλήρες φάσμα των απαιτήσεων συγκόλλησης.

5. Μέθοδος λειτουργίας: Τα εργασιακά κομμάτια τοποθετούνται σε ένα σύστημα τοποθέτησης, ενώ η κεφαλή συγκόλλησης τοποθετείται σε ειδική ρομποτική πλατφόρμα.η λειτουργία του ρομπότ και του εντοπιστή σε συντονισμένο συγχρονισμόΜε τη χρήση ρομποτικής ανίχνευσης όρασης σε συνδυασμό με σύστημα παρακολούθησης ραφής λέιζερ, οι διαδρομές συγκόλλησης παράγονται αυτόματα χωρίς προγραμματισμό.Αυτή η διαμόρφωση επιτρέπει τη συγκόλληση σύνθετων και ακανόνιστων εξαρτημάτων με ευκολία λειτουργίας και ελάχιστη εκπαίδευση του χειριστή.

1Σύστημα συγκόλλησης

Ο εξοπλισμός είναι εξοπλισμένος με πηγή ισχύος συγκόλλησης υψηλής απόδοσης AOTAI που υποστηρίζει πολλαπλές διαδικασίες συγκόλλησης, συμπεριλαμβανομένων των MIG, MAG και TIG, για να φιλοξενεί εγκάρσιες, διαμήκεις,και εφαρμογές κάθετης συγκόλλησηςΤο ρεύμα και η τάση συγκόλλησης μπορούν να ρυθμίζονται συνεχώς σύμφωνα με τη γεωμετρία του εργαστηρίου, τις προδιαγραφές του υλικού και το πάχος, εξασφαλίζοντας σταθερά χαρακτηριστικά τόξου, ένα σταθερό προφίλ συγκόλλησης,και αξιόπιστη ποιότητα συγκόλλησης.

Το σύστημα ενσωματώνει ένα κορυφαίο φακό συγκόλλησης Apollo και μια ολοκληρωμένη γκάμα βοηθητικών εξαρτημάτων συγκόλλησης, συμπεριλαμβανομένου ενός αυτόματου μηχανισμού τροφοδοσίας σύρματος, άκρων επαφής,και συναφή αξεσουάρΗ ενσωματωμένη αυτή διαμόρφωση προάγει την ομαλή τροφοδοσία του καλωδίου, σταθερή απόδοση συγκόλλησης και αξιόπιστη λειτουργία κατά τη διάρκεια μακρών κύκλων παραγωγής.

2. Ευφυής αναγνώριση και αυτόματη δημιουργία προγραμμάτων

Το σύστημα ενσωματώνει έξυπνες τεχνολογίες αναγνώρισης και επεξεργασίας δεδομένων για την αυτόματη εξαγωγή βασικών πληροφοριών συγκόλλησης από μηχανικά σχέδια ή ψηφιακά δεδομένα κατασκευής.συμπεριλαμβανομένων των θέσεων συγκόλλησηςΟι πληροφορίες που εντοπίζονται μετατρέπονται στη συνέχεια σε εκτελέσιμα ρομποτικά προγράμματα συγκόλλησης, συνήθως μέσα σε περίπου 30 δευτερόλεπτα.Τα προγράμματα μπορούν να μεταδίδονται μέσω Ethernet, USB και άλλες τυποποιημένες διεπαφές μεταφοράς δεδομένων, εξορθολογίζοντας την προετοιμασία της παραγωγής και βελτιώνοντας την αποτελεσματικότητα της ροής εργασίας.

3. Σύστημα ελέγχου

1 Ψηφιακή πλατφόρμα ελέγχου:

Ο εξοπλισμός χρησιμοποιεί προηγμένη ψηφιακή αρχιτεκτονική ελέγχου για ακριβή ρομποτική ρύθμιση της τροχιάς και ευέλικτη ρύθμιση των παραμέτρων συγκόλλησης.και σταθερά αποτελέσματα συγκόλλησης κατά τη διάρκεια της συνεχούς παραγωγής.

2 Μέθοδος προγραμματισμού:

Το σύστημα υποστηρίζει τον προγραμματισμό με καθοδήγηση οράματος μέσω μιας διαισθητικής διεπαφής ανθρώπου-μηχανής (HMI),επιτρέποντας στους χειριστές να παράγουν αποτελεσματικά προγράμματα συγκόλλησης, διατηρώντας παράλληλα ακριβή έλεγχο σε σύνθετες τροχιές, διαμορφώσεις αρθρώσεων και παραμέτρους διαδικασίας.

3 Διασύνδεσμοι επικοινωνίας:

Πολλές διεπαφές βιομηχανικής επικοινωνίας επιτρέπουν την απρόσκοπτη σύνδεση με αυτοματοποιημένες γραμμές παραγωγής, περιφερειακό εξοπλισμό και συστήματα ελέγχου σε επίπεδο εργοστασίου.Αυτό διευκολύνει την ενσωμάτωση σε έξυπνα περιβάλλοντα παραγωγής και υποστηρίζει τη συντονισμένη διαχείριση της παραγωγής.

4. Στήριξη του τοποθετητή

Ο ρομποτικός τοποθετητής διαθέτει μια δομή στήριξης υψηλής αντοχής και υψηλής ακαμψίας που έχει σχεδιαστεί για να αντέχει σε δυναμικά φορτία που παράγονται από την κίνηση του ρομπότ και την τοποθέτηση βαρέων εργαστηρίων κατά τη συγκόλληση.Η ισχυρή κατασκευή του παρέχει σταθερή τοποθέτηση, αξιόπιστη ακρίβεια συγκόλλησης και μακροχρόνια λειτουργική απόδοση.διευκολύνει τη συνήθη συντήρηση και εξυπηρέτηση, και μεγιστοποιεί την αποτελεσματική λειτουργία του ρομπότ και τη συνολική παραγωγικότητα.

5Σύστημα προστασίας ασφάλειας

Το ολοκληρωμένο σύστημα έχει σχεδιαστεί για να ανταποκρίνεται σε βαθμολογία προστασίας IP54 ή υψηλότερη, παρέχοντας προστασία από την είσοδο σκόνης και τα ψεκάσματα νερού υπό τις ισχύουσες συνθήκες δοκιμής.Η προστασία αυτή συμβάλλει στη διατήρηση της αξιόπιστης λειτουργίας και παρατείνει τη διάρκεια ζωής του εξοπλισμού σε απαιτητικά βιομηχανικά περιβάλλοντα παραγωγής.

6Προγραμματισμός ρομπότ και εισαγωγή δεδομένων

Το ρομποτικό σύστημα συγκόλλησης υποστηρίζει πολλαπλές προσεγγίσεις προγραμματισμού και μεθόδους εισαγωγής δεδομένων, συμπεριλαμβανομένης της άμεσης εισαγωγής αρχείων CAD, της σάρωσης με μηχανική όραση,και προγραμματισμός με βάση τις παραμέτρους χωρίς συμβατική χειροκίνητη εκπαίδευσηΗ συμβατότητα με διάφορα σχεδιαστικά σχέδια και μορφές προγραμμάτων παρέχει μεγαλύτερη λειτουργική ευελιξία, απλοποιεί την προετοιμασία προγραμμάτων,και επιταχύνει την εγκατάσταση αυτοματοποιημένων εργασιών συγκόλλησης.

7. Ρομποτικό Σύστημα Ζυγής

Ο εξοπλισμός ενσωματώνει βιομηχανικό ρομπότ συγκόλλησης έξι αξόνων με ευρύ εύρος κινήσεων και ευελιξία πολλαπλών κατευθύνσεων.που επιτρέπει στον πυρσό συγκόλλησης να έχει πρόσβαση σε σύνθετα κομμάτια εργασίας από διάφορες γωνίεςΑυτή η διαμόρφωση υποστηρίζει πολλαπλές θέσεις συγκόλλησης και περίπλοκες γεωμετρικές αρθρώσεων, συμπεριλαμβανομένων τρισδιάστατων καμπυλωμένων συγκόλλησης ραφές.,το ρομποτικό σύστημα συγκόλλησης παρέχει σταθερή απόδοση και βελτιωμένη παραγωγική απόδοση για απαιτητικές εφαρμογές κατασκευής πύργων μεταφοράς.

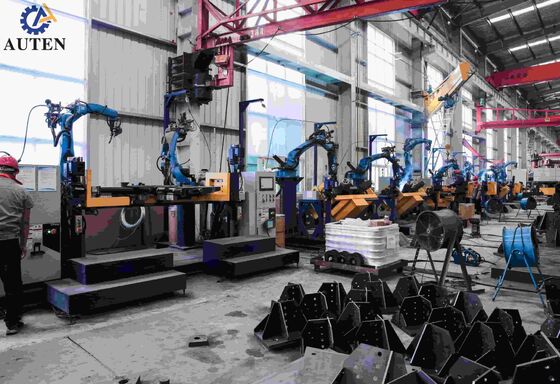

Αυτό το αυτοματοποιημένο ρομποτικό σύστημα συγκόλλησης έχει αναπτυχθεί ειδικά για την κατασκευή συγκροτήσεων βάσης πύργου μεταφοράς,όταν διαδραματίζει κρίσιμο ρόλο στη διασφάλιση της δομικής ακεραιότητας και της αξιοπιστίας των θεμελιωδών πύργωνΕκτός από την συγκόλληση των πλακών ενίσχυσης, ο εξοπλισμός ολοκληρώνει αυτόματα και τις 11 πρωτογενείς δομικές συγκόλλησεις συγκόλλησης, την ειδική συγκόλληση καθαρισμού ρίζας,και συγκόλληση καπάκων σφράγισης και γωνιακών αρθρώσεωνΚατά τη διάρκεια του κύκλου συγκόλλησης, το σύστημα διατηρεί την ακριβή τοποθέτηση του εργασιακού τμήματος, τη συνεπή διείσδυση της συγκόλλησης και τον ομοιόμορφο σχηματισμό των χάντρων συγκόλλησης σε κάθε κρίσιμη σύνδεση.Με την αυτοματοποίηση αυτών των βασικών εργασιών συγκόλλησης, ο εξοπλισμός βελτιώνει σημαντικά τη σταθερότητα της συγκόλλησης, την αποδοτικότητα της παραγωγής και τη δομική αντοχή,καθιστώντας την ιδανική λύση για την κατασκευή βάσης πύργου μεταφοράς υψηλής ποιότητας και τη μεγάλης κλίμακας βιομηχανική παραγωγή.
