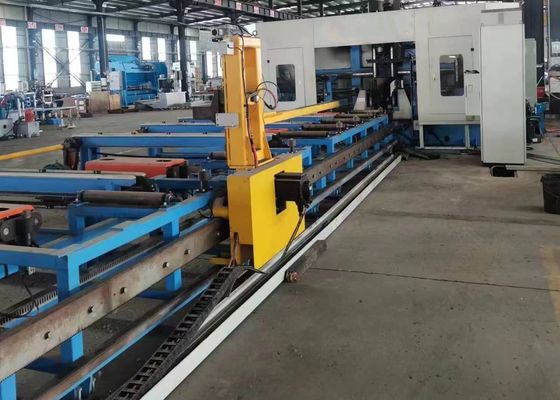

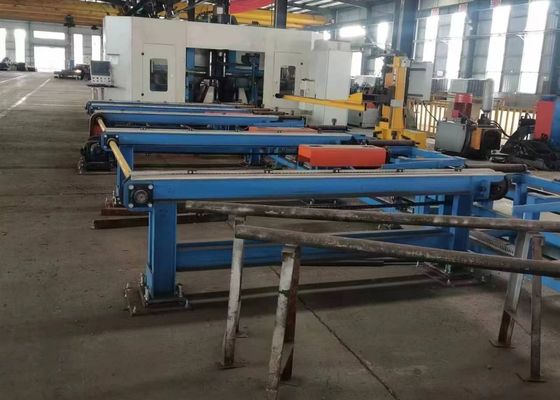

3 Εργαλειολογικό περιοδικό BHD σειράς CNC υψηλής ταχύτητας μηχανή τρυπήματος για δέμα 100-3000r/min ταχύτητα σπινθήρα
Εφαρμογή:
Η γραμμή μηχανής τρύπησης και κοπής με δοκάρια H CNC έχει σχεδιαστεί κυρίως για τρυπήματα, χτυπήματα, σήμανση και βαθμολόγηση δοκάρων H, χάλυβας καναλιού, γωνιακού χάλυβα και άλλων τύπων υλικών χάλυβα.Βρίσκει ευρεία εφαρμογή στους τομείς των χάλυβα, συμπεριλαμβανομένων των έργων κατασκευής, κατασκευής γκαράζ, κατασκευής πύργων και δομών δικτύου.
Προδιαγραφές:
|
Σχήμα
|
BHD500/3 |
BHD700/3 |
BHD1000/3 |
BHD1250/3 |
|
H πλάτος δέσμης
εύρος(μμ)
|
100 ~ 500 |
100~700 |
100~1000 |
100~1250 |
|
H ύψος δέσμης
εύρος(μμ)
|
100 ~ 500 |
100 ~ 500 |
100 ~ 500 |
100~600 |
|
Χάλυβας καναλιού
εύρος πλάτους(μμ)
|
100 ~ 500 |
100~700 |
100~1000 |
100~1250 |
|
Χάλυβας καναλιού
εύρος ύψους(μμ)
|
100~250 |
100~250 |
100~250 |
100~300 |
|
Μαξ. εργασιακό κομμάτι
πάχος(μμ)
|
40 |
40 |
80 |
80 |
|
Μαξ. εργασιακό κομμάτι
μήκος (m)
|
12 ή 15 (προαιρετικά) |
|
Στρίψιμο σπινθήρα
Τι;
|
Συνολικά 3 σπιντέλα, ένα σπιντέλο στην άνω μονάδα, αριστερή πλευρά και δεξιά πλευρά αντίστοιχα
|
|
Τρύπα σπινθήρα
κωνικό
|
BT2ορισμός |
BT2ορισμός |
BT2ορισμός |
BT2ορισμός |
|
Μαξ.τρύπα
διάμετρος (mm)
|
40 |
40 |
40 |
40 |
|
Μηχανή σπινδέλου
ισχύς (kW)
|
11 |
11/ 15 |
11/ 15 |
11/ 15 |
|
Ταχύτητα σπινδέλου
(r/min)
|
100~3000 |
100~3000 |
100~3000 |
100~3000 |
|
Τροφοδοσία με σπινθήρα
ταχύτητα(m/min)
|
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
|
Τροφοδοσία στον άξονα Χ
ταχύτητα(m/min)
|
0 ~ 40 |
0 ~ 20 |
0 ~ 20 |
0 ~ 20 |
|
Ποσότητα εργαλείου
περιοδικό
|
3 |
3 |
3 |
3 |
|
Επιστημονικό περιοδικό εργαλείων
Τύποςκαι ικανότητα
|
Τύπος γραμμής, 3x4 (προαιρετικό) |
|
Ενότητα σήμανσης
(προαιρετικά)
|
Τύπος δίσκου, 36 χαρακτήρες, μέγεθος χαρακτήρα Φ10mm
|
| Σύστημα CNC |
Γερμανία, Ιαπωνία, Κίνα INVT
|
| Μέθοδος ψύξης |
Ψύξη με ψεκασμό, εσωτερική ψύξη + εξωτερική ψύξη |
|
Συνολική μηχανή
Μέγεθος (m)
|
Περίπου 32x5x3.5 |
Περίπου 33x5,5x3.5 |
Περίπου 33x5,5x3.5 |
Περίπου 33x6x3.5 |
| Συνολική ισχύς (kW) |
Περίπου 55. |
Περίπου 55. |
Περίπου 60 |
Περίπου 60 |
Οι παραπάνω παραμέτροι μπορούν να προσαρμόζονται και να αλλάζουν σύμφωνα με τις ειδικές απαιτήσεις του πελάτη.
1Μια απαραίτητη, εξειδικευμένη συσκευή τρύπησης προσαρμοσμένη για τη βιομηχανία κατασκευών χάλυβα.
2. Είναι ικανή να τρυπάει τρύπες σε τρεις επιφάνειες από H-σχοινιά και χάλυβα καναλιού ταυτόχρονα, παρέχοντας υψηλή ακρίβεια και αποδοτικότητα.
3Εξοπλισμένο με 7 άξονες CNC, πραγματοποιεί αυτόματα ακριβείς λειτουργίες τροφοδοσίας και θέσης.
4. Υποστηρίζει την αναγνώριση των σχεδίων AUTOCAD και DSTV του εργασιακού τμήματος και μπορεί να τα μετατρέψει σε προγράμματα επεξεργασίας.
Χαρακτηριστικά του προϊόντος
1Ο μηχανισμός τροφοδοσίας του εξοπλισμού χρησιμοποιεί ένα σύστημα σφραγίσματος και τροφοδοσίας με βάση το φορτηγό CNC.Αυτή η προηγμένη διαμόρφωση όχι μόνο επιτρέπει την ταχεία μεταφορά υλικών για την ικανοποίηση των αποτελεσματικών αναγκών παραγωγής, αλλά εξασφαλίζει επίσης εξαιρετική ακρίβεια θέσης, θέτοντας αποτελεσματικά μια σταθερή βάση για σταθερές και ακριβείς επακόλουθες διαδικασίες μηχανικής επεξεργασίας.
2Τρία βύσματα υψηλής ταχύτητας BT40 χρησιμοποιούνται για τις επεξεργασίες γεώτρησης στις τρεις επιφάνειες των δοχείων H. Είναι εξοπλισμένο με τρυπάνι από καρβίδιο,και η ταχύτητα περιστροφής του αγωγού μπορεί να φτάσει έως και 3000 στροφές ανά λεπτόΕπιπλέον, τα τσιπ που παράγονται κατά τη διάρκεια της διαδικασίας γεώτρησης μεταφέρονται μέσω ενός αλυσοδεμένου μεταφορέα τσιπ.
3Το σύστημα ψύξης υιοθετεί τεχνολογία ψύξης από ομίχλη, ενσωματώνοντας τόσο εσωτερικές όσο και εξωτερικές λειτουργίες ψύξης.Κάθε κουτί σφινδάλου γεώτρησης είναι εξοπλισμένο με ειδικό εξωτερικό σωλήνα ψύξης και εσωτερικό σύνδεσμο ψύξηςΗ εσωτερική και εξωτερική ψύξη μπορούν να χρησιμοποιηθούν ανεξάρτητα ή ταυτόχρονα.
4Ένα σύστημα αυτόματης αλλαγής εργαλείων (ATC) μπορεί να ρυθμιστεί με βάση τις απαιτήσεις του πελάτη.Έτσι εξοικονομείται χρόνος λειτουργίας και αυξάνεται η συνολική αποτελεσματικότητα της εργασίας.
Κατά τη διάρκεια των δοκιμαστικών συνεδριάσεων επίδειξης, η CNC δομή και πλάκα τρυπήματος μετάλλου, σήμανση, and shearing machine can effectively demonstrate its processing capabilities when operating on standard H-beam samples—with different flange widths and web thicknesses—and channel steel samples of various dimensionsΤα δείγματα που παρουσιάζονται σε αυτές τις επίδειξεις δείχνουν καθαρά την ικανότητα της μηχανής εργαλείου να επιτυγχάνει ακριβή τοποθέτηση τρυπών, ομαλές νήματα και σαφή μοτίβα σήμανσης.Έτσι αντανακλώντας πλήρως την υψηλή ακρίβεια και την αξιοπιστία του σε πρακτικά σενάρια εφαρμογής.
Η υψηλής ταχύτητας μηχανή CNC H-Beam Drilling, Marking and Shearing χρησιμοποιείται κυρίως σε εργαστήρια χάλυβα και έργα κατασκευής γεφυρών.εκτελεί επεξεργασία ακριβείας σε δομές H που χρησιμοποιούνται για πλαίσια και δομές στήριξης, θέτοντας έτσι μια σταθερή βάση για την σταθερή συναρμολόγηση των ατσάλινων κατασκευών.Αυτό όχι μόνο συμβάλλει στη βελτίωση της διαρθρωτικής σταθερότητας των γεφυρών, αλλά και τους επιτρέπει να αντέχουν αποτελεσματικά μακροχρόνια φορτία.Με υψηλή λειτουργική αποτελεσματικότητα, το μηχάνημα παρέχει αξιόπιστη υποστήριξη για αυτούς τους βασικούς τομείς υποδομής και εξασφαλίζει την ομαλή πρόοδο των σχετικών έργων.
